Produktdetails:
|
| Produkt: | Nahtloser Stahlkolben geschweißtes Fitting | Standard: | ASME B16.9/B16.28 |
|---|---|---|---|
| Passende Art: | Ellbogen, T-Stück, Reduzierer, Kappe, Kreuz, | Material: | Kohlenstoffstahl ASTM A234 WPB |
| Wandstärke: | Sch 5, sch10, Geschlechtskrankheit, sch20, sch30, sch40 XS, sch60, sch80, sch100, sch120, sch160, sc | Oberflächenbeschichtung: | Schwarze Lackierung, Rostbeweis-Ölmantel, heißes Bad galvanisierte Beschichtung |
| Verbindungsart: | Kolbenschweißensende, Gewindestutzen | Verpackung: | kartonieren Sie Kasten, Sperrholzkiste |
| Hervorheben: | Ellbogen B16.9 ASTM A234 WPB,5D Ellbogen der Biegungs-ASTM A234 WPB,Stahl-ASME-Ellbogen A234 WPB |
||
Stahlfitting ASME Kolben weled T-Stück Reduzierer-Kappen-Quersattel ASTM A234 WPB Ellbogen-B16.9/B16.28
ASME B16.9 umfasst Gesamtausmasse, Toleranzen, Bewertungen, Prüfung und Markierungen für bearbeitete fabrikmäßig hergestellte buttwelding Installationen des Kohlenstoff- und legiertenstahls von NPS 1/2 bis 48 (DN 15 bis 1200). Es umfasst Installationen jeder produzierbaren Wandstärke. Dieser Standard umfasst nicht korrosionsbeständige buttwelding Installationen des Niederdruckes. Sehen Sie MSS SP-43, bearbeitete Edelstahl-Kolben-Schweißens-Installationen.
Kurze Radiusellbögen und -rückkehr, die vorher in ASME B16.28-1994 eingeschlossen waren, ist in diesem Standard eingeschlossen.
B16.9 soll in Verbindung mit der Ausrüstung verwendet werden, die in anderen Volumen der Reihe ASME B16 von Standards sowie mit anderen ASME-Standards, wie dem Kessel und der Druckbehälter-Code und das B31 leitet Codes beschrieben wird.
Standard: ASME B16.9/B16.28
Passende Art:

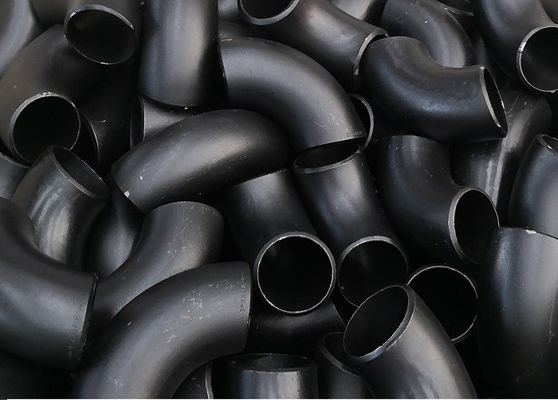

SR Ellbogen LR (langes raidus) (kurzer Radius) 45/60/90/180DEG; 3D/5D Biegung 45DEG/90DEG;

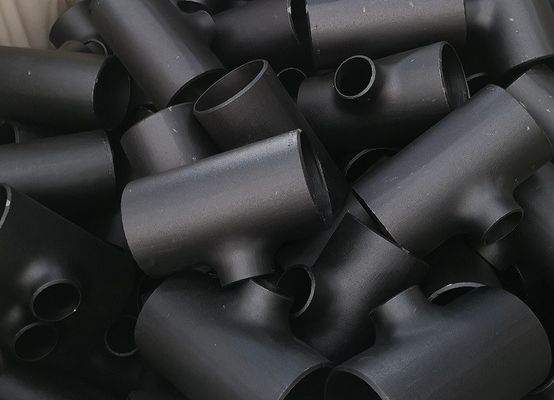

T-Stück, gleiches T-Stück, T-Stück verringernd, Kreuz, Sattel

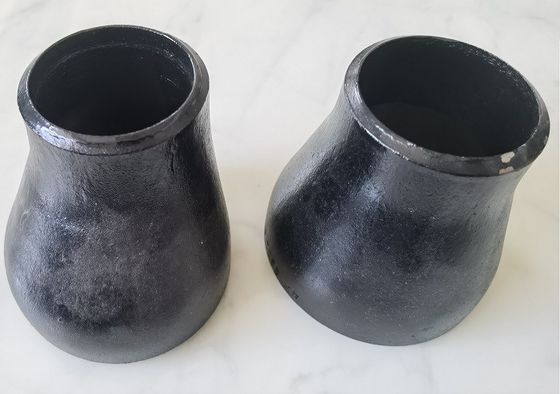

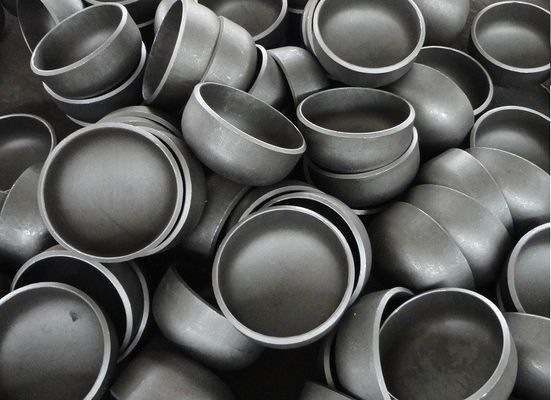

Konzentrischer Reduzierer des Reduzierers, Exzenterreduzierer, Rohrende Kappe
Wandstärke:
SCH5, SC5S, SCH10, SCH10S, SCH20, SCH30, SCH40, SCH40S, GESCHLECHTSKRANKHEIT, XS, SCH60, SCH80, SCH100, SCH120, SCH160, SCH XXS
Größenstrecke: 1/2“ bis 24" nahtlose Art; 4" - 72" wedled Art
Form: nahtlos und wedled
Material:
Kohlenstoffstahl ASTM A234 WPB, WP9, ASTM A420 Gr. WPL6, ASTM A105, ASTM A694 F42-F70
Edelstahl ASTM A403 WP304/304L; WP316/316L; WP321; DIN1.4301; DIN1.4306; DIN1.4401; LÄRM 1,4404
Verpackung: Kartonkasten für kleines bis 2", seetaugliche Sperrholzkisten oder Palette
BEARBEITETE KOHLENSTOFFSTAHL-WANDSTÄRKE-STANDARDS
| Nominale Rohr-Größe | Außendurchmesser | Nominale Wandstärke | |||||||||||||||||
| B | ASME | JIS | LÄRM | JIS (1) | LÄRM (2) | SCH10 | SCH20 | SCH30 | Geschlechtskrankheit | SCH40 | SCH60 | XS | SCH80 | SCH100 | SCH120 | SCH140 | SCH160 | XXS | |
| 15 | 1/2“ | 21,3 | 21,7 | 21,3 | 2,8 | 2,0 | 2,11 | 2,41 | 2,77 | 2,77 | 3,73 | 3,73 | 4,78 | 7,47 | |||||
| 20 | 3/4" | 26,7 | 27,2 | 26,9 | 2,8 | 2,3 | 2,11 | 2,41 | 2,87 | 2,87 | 3,91 | 3,91 | 5,56 | 7,82 | |||||
| 25 | 1" | 33,4 | 34,0 | 33,7 | 3,2 | 2,6 | 2,77 | 2,90 | 3,38 | 3,38 | 4,55 | 4,55 | 6,35 | 9,09 | |||||
| 32 | 1 1/4" | 422 | 42,7 | 42,4 | 3,5 | 2,6 | 2,77 | 297 | 3,56 | 3,56 | 4,85 | 4,85 | 6,35 | 9,70 | |||||
| 40 | 1 1/2“ | 48,3 | 48,6 | 48,3 | 3,5 | 2,9 | 2,77 | 3,18 | 3,68 | 3,68 | 5,08 | 5,08 | 7,14 | 10,15 | |||||
| 50 | 2" | 60,3 | 60,5 | 60,3 | 3,8 | 2,9 | 2,77 | 3,18 | 3,91 | 3,91 | 5,54 | 5,54 | 8,74 | 11,07 | |||||
| 65 | 2 1/2“ | 73,0 | 76,3 | 76,1 | 4,2 | 2,9 | 3,05 | 4,78 | 5,16 | 5,16 | 7,01 | 7,01 | 9,53 | 14,02 | |||||
| 80 | 3" | 88,9 | 89,1 | 88,9 | 4,2 | 3,2 | 3,05 | 4,78 | 5,49 | 5,49 | 7,62 | 7,62 | 11,13 | 15,24 | |||||
| 90 | 3-1/2“ | 101,6 | 101,6 | — | 4,2 | — | 3,05 | 4,78 | 5,74 | 5,74 | 8,08 | 8,08 | - | — | |||||
| 100 | 4" | 114,3 | 114,3 | 114,3 | 4,5 | 3,6 | 3,05 | 4,78 | 6,02 | 6,02 | 8,56 | 8,56 | 11,13 | 13,49 | 17,12 | ||||
| 125 | 5" | 141,3 | 139,8 | 139,7 | 4,5 | 4,0 | 3,40 | - | 6,55 | 6,55 | 9,53 | 9,53 | 12,70 | 15,99 | 19,05 | ||||
| 150 | 6" | 168,3 | 165,2 | 168,3 | 5,0 | 4,5 | 3,40 | 4,5 | - | 7,11 | 7,11 | 10,97 | 10,97 | 14,27 | 18,26 | 21,95 | |||
| 200 | 8" | 219,1 | 216,3 | 219,1 | 5,8 | 6,3 | 376 | 6,35 | 7,04 | 8,18 | 8,18 | 10,31 | 12,70 | 12,70 | 1509 | 18,26 | 20,62 | 23,01 | 22,23 |
| 250 | 10" | 273,1 | 267,4 | 273,0 | 6,6 | 6,3 | 4,19 | 6,35 | 7,80 | 9,27 | 9,27 | 12,70 | 12,70 | 15,09 | 18,26 | 21,44 | 25,40 | 28,58 | 25,40 |
| 300 | 12" | 323,9 | 328,9 | 323,9 | 6,9 | 7,1 | 4,57 | 6,35 | 8,38 | 9,53 | 10,31 | 14,27 | 12,70 | 17,48 | 21,44 | 25,40 | 28,58 | 33,32 | 25,40 |
| 350 | 14" | 355,6 | 355,6 | 355,6 | 7,9 | 8,0 | 6,35 | 7,92 | 9,53 | 9,53 | 11,13 | 15,09 | 12,70 | 19,05 | 23,83 | 27,79 | 31,75 | 35,71 | |
| 400 | 16" | 406,4 | 406,4 | 406,4 | 7,9 | 8,8 | 6,35 | 7,92 | 9,53 | 9,53 | 12,70 | 16,66 | 12,70 | 21,44 | 26,19 | 30,96 | 36,53 | 40,49 | |
| 450 | 18" | 457,2 | 457,2 | 457,0 | 7,9 | 10,0 | 6,35 | 7,92 | 11,13 | 9,53 | 14,27 | 19,05 | 12,70 | 23,83 | 29,36 | 34,93 | 39,67 | 45,24 | |
| 500 | 20" | 508,0 | 508,0 | 508,0 | 7,9 | 11,0 | 6,35 | 9,53 | 1270 | 9,53 | 15,09 | 20,62 | 12,70 | 26,19 | 32,54 | 38,10 | 44,45 | 50,01 | |
| 550 | 22" | 558,8 | 558,8 | - | - | 6,35 | 9,53 | 12,70 | 9,53 | - | 2223 | 12,70 | 2858 | 34,93 | 41,28 | 47,63 | 53,98 | ||
| 600 | 24" | 609,6 | 609,6 | 610,0 | 12,5 | 6,35 | 9,53 | 14,27 | 9,53 | 17,48 | 24,61 | 12,70 | 30,96 | 38,89 | 46,02 | 52,37 | 59,54 | ||
| 650 | 26" | 660,4 | 660,4 | - | - | 7,92 | 12,70 | - | 9,53 | - | 12,70 | - | 一 | - | - | - | |||
| 700 | 28" | 711,1 | 711,2 | 711,0 | 125 | 7,92 | 1270 | 15,88 | 9,53 | — | 12,70 | ||||||||
| 750 | 30" | 762,0 | 762,0 | - | — | 7,92 | 12,70 | 15,88 | 9,53 | — | 12,70 | — | - | — | - | ||||
| 800 | 32" | 812,8 | 812,8 | 813,0 | 12,5 | 7,92 | 12,70 | 15,88 | 9,53 | 17,48 | 12,70 | - | |||||||
| 850 | 34" | 863,6 | 863,6 | — | - | 7,92 | 12,70 | 15,88 | 9,53 | 17,48 | 12,70 | — | JIS G34525 ASME B36.10M JIS G3454 DIN2448 JIS G3455 DIN2458 JISG3457 | ||||||
| 900 | 36" | 914,4 | 914,4 | 914,0 | 12,5 | 7,92 | 12,70 | 15,88 | 9,53 | 19,05 | 12,70 | — | |||||||
| 950 | 38" | 965,2 | 965,2 | - | - | — | — | — | 9,53 | — | 12,70 | - | |||||||
| 1000 | 40" | 1016,0 | 1016,0 | 1016,0 | 12,5 | - | - | - | 9,53 | - | 12,70 | - | |||||||
| 1050 | 42" | 1066,8 | 1066,8 | - | - | - | - | - | 9,53 | - | 12,70 | - | |||||||
| 1100 | 44" | 1117,6 | 1117,6 | - | - | - | - | - | 9,53 | - | 12,70 | - | - | - | - | - | |||
| 1150 | 46" | 1168,4 | 1168,4 | - | - | - | - | - | 9,53 | - | 1270 | - | - | - | - | 一 | |||
| 1200 | 48" | 1219,2 | 1219,2 | 1220,0 | - | - | - | - | 9,53 | - | 12,70 | - | - | - | - | - | |||
