Produktdetails:
|
| Material: | Kohlenstoffstahl und Edelstahl | Collor: | Leichtöl |
|---|---|---|---|
| Druck: | PN6-100 | Art: | Stahlfläche schweißte Flansche |
| Kohlenstoffstahl: | Q234 CT20 20# Ст 20, Ст 09Г2С | Prozess: | SCHMIEDETE UND SCHMIEDETE |
| Markieren: | GOST 12820-80 DN3000 ST20 Flansch,Flansch DN3000 GOST 33259,GOST 12821 Flansch DN15 ST20 |
||

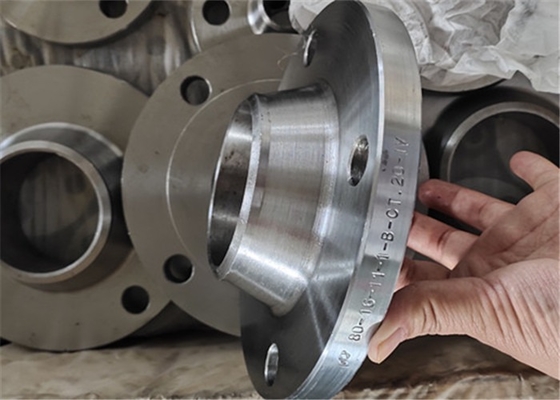

FLANSCH ГОСT 33259 TYPE01 Фланцы Ст.20 ГОСТ 12820-80, SCHREIBEN 02, SCHREIBEN 05 ГОСТ 12820 ГОСТ 12821 PN06 PN10 PN10 PN16 PN25 PN40
|
STANDARD
|
Art |
Druck |
Material | Größe |
Prozess |
Oberfläche Behandlung |
|
GOST33259 GOST12820 GOST12821 GOST12836
|
SO VORHÄNGE, WN
|
PN06, PN10, PN16, PN25, PN40, PN64, PN100, |
Kohlenstoffstahl Edelstahl |
DN15-DN3000 |
SCHMIEDETE UND SCHMIEDETE |
Leichtöl |
Material
1) Kohlenstoffstahl Q234 CT20 20# Ст 20, Ст 09Г2С
Oberflächenrostschutz:
Oberflächenrostschutz1: Rostschutzleichtöl
Oberflächenrostschutz2: Galnavized (heißes eingetaucht galvanisiert, oder Elektro galvanisiert)

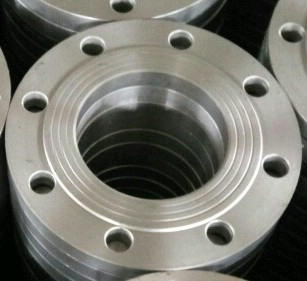

Schließen Sie Gesicht an (ГОСТ 12815):
Oberflächen1: Glattes Ende
Oberflächen2: Sprial zackte
Oberflächen3: Zwei oder drei Nuten (Wasserlinien)
(Angehobenes face=RF, flaches face=FF)
ГОСТ 12820 PN06-PN25
Стандартные размеры фланцев (условный диаметр):
Ду15, Ду20, Ду25, Ду32, Ду40, Ду50, Ду65, Ду80, Ду100, Ду125, Ду150, Ду200, Ду250, Ду300, Ду350, Ду400, Ду450, Ду500, Ду600, Ду700, Ду800, Ду1000, Ду1200

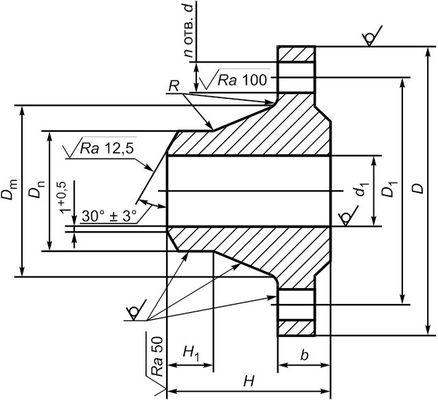

| Nomencatlure | Maße, Millimeter | Gewicht, Kilogramm | |||||||
| D | D1 | D2 | d1 | b | h | n, | d | ||
| Pnom = MPa 0,6 (6 kgf/cm2) | |||||||||
| 1-10-6 | 75 | 50 | 35 | 15 | 10 | 2 | 4 | 11 | 0,31 |
| 1-15-6 | 80 | 55 | 40 | 19 | 10 | 2 | 4 | 11 | 0,33 |
| 1-20-6 | 90 | 65 | 50 | 26 | 12 | 2 | 4 | 11 | 0,53 |
| 1-25-6 | 100 | 75 | 60 | 33 | 12 | 2 | 4 | 11 | 0,64 |
| 1-32-6 | 120 | 90 | 70 | 39 | 13 | 2 | 4 | 14 | 1,01 |
| 1-40-6 | 130 | 100 | 80 | 46 | 13 | 3 | 4 | 14 | 1,21 |
| 1-50-6 | 140 | 110 | 90 | 59 | 13 | 3 | 4 | 14 | 1,33 |
| 1-65-6 | 160 | 130 | 110 | 78 | 13 | 3 | 4 | 14 | 1,63 |
| 1-80-6 | 185 | 150 | 128 | 91 | 15 | 3 | 4 | 18 | 2,44 |
| 1-100-6 | 205 | 170 | 148 | 110 | 15 | 3 | 4 | 18 | 2,85 |
| 1-125-6 | 235 | 200 | 178 | 135 | 17 | 3 | 8 | 18 | 3,88 |
| 1-150-6 | 260 | 225 | 202 | 161 | 17 | 3 | 8 | 18 | 4,39 |
| 1-175-6 | 290 | 255 | 232 | 196 | 19 | 3 | 8 | 18 | 5,36 |
| 1-200-6 | 315 | 280 | 258 | 222 | 19 | 3 | 8 | 18 | 5,89 |
| 1-225-6 | 340 | 305 | 282 | 245 | 19 | 3 | 8 | 18 | 6,6 |
| 1-250-6 | 370 | 335 | 312 | 273 | 20 | 3 | 12 | 18 | 7,67 |
| 1-300-6 | 435 | 395 | 365 | 325 | 20 | 4 | 12 | 22 | 10,28 |
| 1-350-6 | 485 | 445 | 415 | 377 | 22 | 4 | 12 | 22 | 12,58 |
| 1-400-6 | 535 | 495 | 465 | 426 | 24 | 4 | 16 | 22 | 15,2 |
| 1-450-6 | 590 | 550 | 520 | 480 | 24 | 4 | 16 | 22 | 17,25 |
| 1-500-6 | 640 | 600 | 570 | 530 | 25 | 4 | 16 | 22 | 19,72 |
| 1-600-6 | 755 | 705 | 670 | 630 | 25 | 5 | 20 | 26 | 26,24 |
| 1-700-6 | 860 | 810 | 775 | 720 | 27 | 5 | 24 | 26 | 36,68 |
| 1-800-6 | 975 | 920 | 880 | 820 | 27 | 5 | 24 | 30 | 46,14 |
| 1-900-6 | 1075 | 1020 | 980 | 920 | 29 | 5 | 24 | 30 | 55,1 |
| 1-1000-6 | 1175 | 1120 | 1080 | 1020 | 31 | 5 | 28 | 30 | 64,36 |
| 1-1200-6 | 1400 | 1340 | 1295 | 1220 | 34 | 5 | 32 | 33 | 99,03 |
| Nomencatlure | Maße, Millimeter | Gewicht, Kilogramm | |||||||
| D | D1 | D2 | d1 | b | h | n, | d | ||
| Pnom = MPa 1,0 (10 kgf/cm2) | |||||||||
| 1-10-10 | 90 | 60 | 42 | 15 | 10 | 2 | 4 | 14 | 0,46 |
| 1-15-10 | 95 | 65 | 47 | 19 | 10 | 2 | 4 | 14 | 0,51 |
| 1-20-10 | 105 | 75 | 58 | 26 | 12 | 2 | 4 | 14 | 0,74 |
| 1-25-10 | 115 | 85 | 68 | 33 | 12 | 2 | 4 | 14 | 0,89 |
| 1-32-10 | 135 | 100 | 78 | 39 | 14 | 2 | 4 | 18 | 1,4 |
| 1-40-10 | 145 | 110 | 88 | 46 | 15 | 3 | 4 | 18 | 1,71 |
| 1-50-10 | 160 | 125 | 102 | 59 | 15 | 3 | 4 | 18 | 2,06 |
| 1-65-10 | 180 | 145 | 122 | 78 | 17 | 3 | 4 | 18 | 2,8 |
| 1-80-10 | 195 | 160 | 133 | 91 | 17 | 3 | 4 | 18 | 3,19 |
| 1-100-10 | 215 | 180 | 158 | 110 | 19 | 3 | 8 | 18 | 3,96 |
| 1-125-10 | 245 | 210 | 184 | 135 | 21 | 3 | 8 | 18 | 5,4 |
| 1-150-10 | 280 | 240 | 212 | 161 | 21 | 3 | 8 | 22 | 6,62 |
| 1-175-10 | 310 | 270 | 242 | 196 | 21 | 3 | 8 | 22 | 7,32 |
| 1-200-10 | 335 | 295 | 268 | 222 | 21 | 3 | 8 | 22 | 8,05 |
| 1-225-10 | 365 | 325 | 295 | 245 | 21 | 3 | 8 | 22 | 9,3 |
| 1-250-10 | 390 | 350 | 320 | 273 | 23 | 3 | 12 | 22 | 10,65 |
| 1-300-10 | 440 | 400 | 370 | 325 | 24 | 4 | 12 | 22 | 12,9 |
| 1-350-10 | 500 | 460 | 430 | 377 | 24 | 4 | 16 | 22 | 15,85 |
| 1-400-10 | 565 | 515 | 482 | 426 | 26 | 4 | 16 | 26 | 21,56 |
| 1-450-10 | 615 | 565 | 532 | 480 | 26 | 4 | 20 | 26 | 22,76 |
| 1-500-10 | 670 | 620 | 585 | 530 | 28 | 4 | 20 | 26 | 27,7 |
| 1-600-10 | 780 | 725 | 685 | 630 | 31 | 5 | 20 | 30 | 39,4 |
| 1-700-10 | 895 | 840 | 800 | 720 | 34 | 5 | 24 | 30 | 59,46 |
| 1-800-10 | 1010 | 950 | 905 | 820 | 37 | 5 | 24 | 33 | 79,16 |
| 1-900-10 | 1110 | 1050 | 1005 | 920 | 40 | 5 | 28 | 33 | 94,13 |
| 1-1000-10 | 1220 | 1160 | 1110 | 1020 | 43 | 5 | 28 | 33 | 118,43 |
| 1-1200-10 | 1455 | 1380 | 1330 | 1222 | 51 | 5 | 32 | 39 | 197,44 |
| 1-1400-10 | 1675 | 1590 | 1530 | 1420 | 60 | 5 | 36 | 45 | 278,92 |
| Nomencatlure | Maße, Millimeter | Gewicht, Kilogramm | |||||||
| D | D1 | D2 | d1 | b | h | n, Zahl von Löchern | d | ||
| Pnom = MPa 1,6 (16 kgf/cm2) | |||||||||
| 1-10-16 | 90 | 60 | 42 | 15 | 12 | 2 | 4 | 14 | 0,54 |
| 1-15-16 | 95 | 65 | 47 | 19 | 12 | 2 | 4 | 14 | 0,61 |
| 1-20-16 | 105 | 75 | 58 | 26 | 14 | 2 | 4 | 14 | 0,86 |
| 1-25-16 | 115 | 85 | 68 | 33 | 16 | 2 | 4 | 14 | 1,17 |
| 1-32-16 | 135 | 100 | 78 | 39 | 16 | 2 | 4 | 18 | 1,58 |
| 1-40-16 | 145 | 110 | 88 | 46 | 17 | 3 | 4 | 18 | 1,96 |
| 1-50-16 | 160 | 125 | 102 | 59 | 19 | 3 | 4 | 18 | 2,58 |
| 1-65-16 | 180 | 145 | 122 | 78 | 21 | 3 | 4 | 18 | 3,42 |
| 1-80-16 | 195 | 160 | 133 | 91 | 21 | 3 | 4 | 18 | 3,71 |
| 1-100-16 | 215 | 180 | 158 | 110 | 23 | 3 | 8 | 18 | 4,73 |
| 1-125-16 | 245 | 210 | 184 | 135 | 25 | 3 | 8 | 18 | 6,38 |
| 1-150-16 | 280 | 240 | 212 | 161 | 25 | 3 | 8 | 22 | 7,81 |
| 1-175-16 | 310 | 270 | 242 | 196 | 25 | 3 | 8 | 22 | 8,64 |
| 1-200-16 | 335 | 295 | 268 | 222 | 27 | 3 | 12 | 22 | 10,1 |
| 1-225-16 | 365 | 325 | 295 | 245 | 27 | 3 | 12 | 22 | 11,7 |
| 1-250-16 | 405 | 355 | 320 | 273 | 28 | 3 | 12 | 26 | 14,49 |
| 1-300-16 | 460 | 410 | 370 | 325 | 28 | 4 | 12 | 26 | 17,78 |
| 1-350-16 | 520 | 470 | 430 | 377 | 30 | 4 | 16 | 26 | 22,88 |
| 1-400-16 | 580 | 525 | 482 | 426 | 34 | 4 | 16 | 30 | 31 |
| 1-450-16 | 640 | 585 | 532 | 480 | 38 | 4 | 20 | 30 | 39,64 |
| 1-500-16 | 710 | 650 | 585 | 530 | 44 | 4 | 20 | 33 | 57,01 |
| 1-600-16 | 840 | 770 | 685 | 630 | 45 | 5 | 20 | 39 | 80,03 |
| 1-700-16 | 910 | 840 | 800 | 720 | 47 | 5 | 24 | 39 | 84,21 |
| 1-800-16 | 1020 | 950 | 905 | 820 | 49 | 5 | 24 | 39 | 104,41 |
| 1-900-16 | 1120 | 1050 | 1005 | 920 | 54 | 5 | 28 | 39 | 128,6 |
| 1-1000-16 | 1255 | 1170 | 1110 | 1020 | 58 | 5 | 28 | 45 | 179,37 |
| 1-1200-16 | 1485 | 1390 | 1330 | 1220 | 71 | 5 | 32 | 52 | 297,78 |
| Nomencatlure | Maße, Millimeter | Gewicht, Kilogramm | |||||||
| D | D1 | D2 | d1 | b | h | n, Zahl von Löchern | d | ||
| Pnom = MPa 2,5 (25 kgf/cm2) | |||||||||
| 1-10-25 | 90 | 60 | 42 | 15 | 14 | 2 | 4 | 14 | 0,63 |
| 1-15-25 | 95 | 65 | 47 | 19 | 14 | 2 | 4 | 14 | 0,7 |
| 1-20-25 | 105 | 75 | 58 | 26 | 16 | 2 | 4 | 14 | 0,98 |
| 1-25-25 | 115 | 85 | 68 | 33 | 16 | 2 | 4 | 14 | 1,17 |
| 1-32-25 | 135 | 100 | 78 | 39 | 18 | 2 | 4 | 18 | 1,77 |
| 1-40-25 | 145 | 110 | 88 | 46 | 19 | 3 | 4 | 18 | 2,18 |
| 1-50-25 | 160 | 125 | 102 | 59 | 21 | 3 | 4 | 18 | 2,71 |
| 1-65-25 | 180 | 145 | 122 | 78 | 21 | 3 | 8 | 18 | 3,22 |
| 1-80-25 | 195 | 160 | 133 | 91 | 23 | 3 | 8 | 18 | 4,06 |
| 1-100-25 | 230 | 190 | 158 | 110 | 25 | 3 | 8 | 22 | 5,92 |
| 1-125-25 | 270 | 220 | 184 | 135 | 27 | 3 | 8 | 26 | 8,26 |
| 1-150-25 | 300 | 250 | 212 | 161 | 27 | 3 | 8 | 26 | 10,12 |
| 1-175-25 | 330 | 280 | 242 | 196 | 29 | 3 | 12 | 26 | 11,49 |
| 1-200-25 | 360 | 310 | 278 | 222 | 29 | 3 | 12 | 26 | 13,34 |
| 1-225-25 | 395 | 340 | 305 | 245 | 31 | 3 | 12 | 30 | 16,93 |
| 1-250-25 | 425 | 370 | 335 | 273 | 31 | 3 | 12 | 30 | 18,9 |
| 1-300-25 | 485 | 430 | 390 | 325 | 32 | 4 | 16 | 30 | 23,95 |
| 1-350-25 | 550 | 490 | 450 | 377 | 38 | 4 | 16 | 33 | 34,35 |
| 1-400-25 | 610 | 550 | 505 | 426 | 40 | 4 | 16 | 33 | 44,62 |
| 1-450-25 | 660 | 600 | 555 | 480 | 44 | 4 | 20 | 33 | 51,8 |
| 1-500-25 | 730 | 660 | 615 | 530 | 48 | 4 | 20 | 39 | 67,3 |
| 1-600-25 | 840 | 770 | 720 | 630 | 49 | 5 | 20 | 39 | 90,87 |
| 1-700-25 | 960 | 875 | 820 | 720 | 55 | 5 | 24 | 45 | 126,82 |
| 1-800-25 | 1075 | 990 | 930 | 820 | 63 | 5 | 24 | 45 | 181,43 |
Фланцы стальные плоские приварныетрубопроводов и соединительных частей, а так же на присоединительные фланцы арматуры, соединительных частей машин, приборов, патрубков аппаратов и резервуаров на номинальное давление PN-от 1 до 25 кгс/см2; номинальный диаметр DN-от 10 до 250 мм, типы фланцев - 01, 02, 11, размерный ряд – 1/2, исполнение уплотнительной поверхности - А, В, С, L, D, M, E, F, J, K, сталь – углеродистая, легированная конструкционная, коррозионно-стойкая, группы контроля - I, II, III, IV, изготавливаются в соответствии с требованиями ГОСТ 33259-2015 „Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление до PN 250. Конструкция, размеры и общие технические требования“.
Ausdrücke:
1) Zahlung: Unwiderrufliches L/C am Anblick oder an T/T, D/P
2) Lieferbedingung UHRKETTE China-Hafen oder der Hafen CIF-Käufers
3) Verpacken: Sperrholzpalette/-kasten
Kontakt:
Verkaufsleiter: Grace Zhang
HOCHDRUCKflansch UND FITTING CO., LTD. HEBEIS XINFENG.
Fügen Sie. hinzu: Mencun-Grafschaft, Cangzhou-Stadt, Hebei-Provinz, China 061400
Mobile: 86 18031772015 (wechat, whatsapp)
Telefon: 86-317-6725755
E-Mail: info4@hbxfgj.com
Skype: cangzhouzhangnan
FAQ:
1. Was ist Ihr MOQ?
Normalerweise ist unser MOQ für jede Größe 1ton. Wenn Sie denken, ist es zu viel, wir kann sich entsprechend Ihrer Anforderung ausführlich besprechen.
2. Können Sie freie Probe anbieten?
Ja können wir freie Proben von 150m - 200m zur Verfügung stellen.
3. Was ist Ihre Lieferfrist?
Wir liefern in 30-45 Tage
4. Können Sie Mischprodukte in einem Behälter annehmen?
Ja nehmen wir sicher an.
