Produktdetails:
|
| Standard: | ANSI B16.5, ANSI B16.47A, ANSI B16.47B, AWWA KLASSIFIZIEREN D, LÄRM, EN1092-1 | Art: | WN-FLANSCH, ALSO FLANSCH, BLINDFLANSCH, SCHALTER-FLANSCH, PLATTEN-FLANSCH, SCHOSS-GELENK-FLANSCH |
|---|---|---|---|
| Größe: | 1/2“ BIS 80", 0,5 ZOLL BIS 80 ZOLL | Oberflächenbehandlung: | SCHWARZE MALEREI, GELBE MALEREI, GALVANISIEREND, ROSTSCHUTZöl |
| VERSIEGELNDER GESICHTS-FLANSCH: | ANGEHOBENES GESICHT (RF), FLACHES GESICHT (FF), RING-GEMEINSAME ART (RTJ) | Paket: | Seeangemessene Sperrholzkisten/-paletten |
| Preisbedingung: | UHRKETTE, CIF, CFR | Produktionszeitraum: | kleiner als 60tons innerhalb 30days, mehr als 60tons 50days |
| Zertifikat: | PED, ISO | Material: | EDELSTAHL SS316/L SS304/L |
| Hervorheben: | FLANSCH EN1092-1 DES EDELSTAHL-6000#,LÄRM-FLANSCHE SCHMIEDETEN SS304 SS316L,96" 150# FLANSCH EN1092-1 |
||

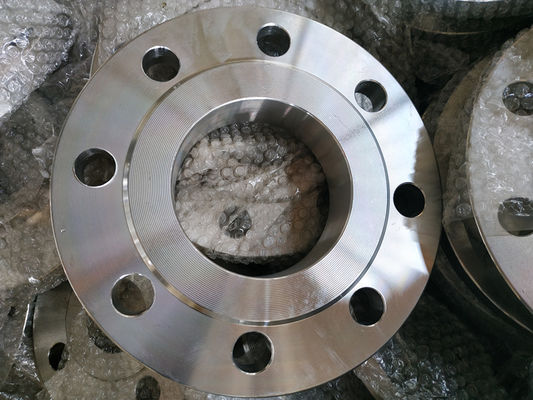

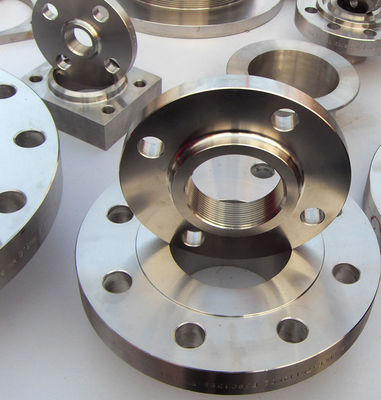

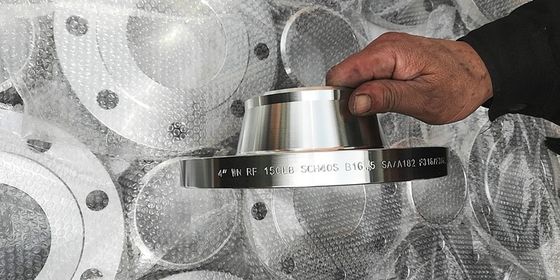

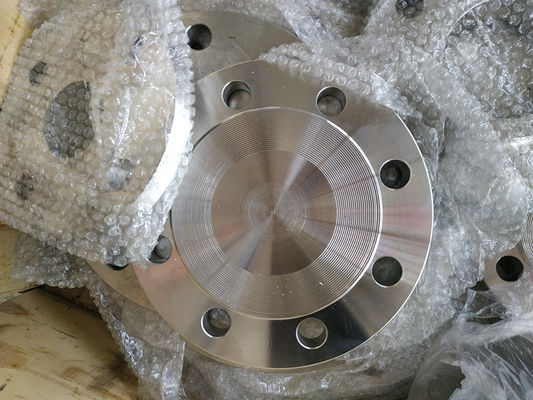

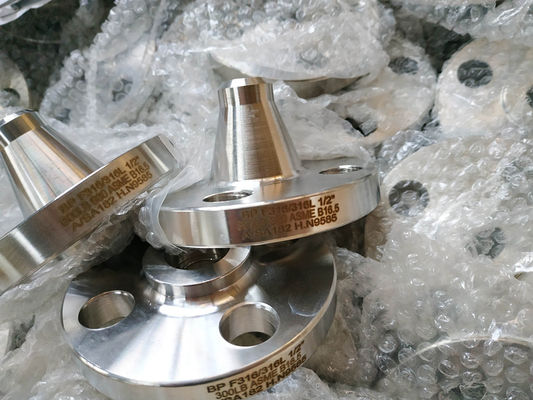

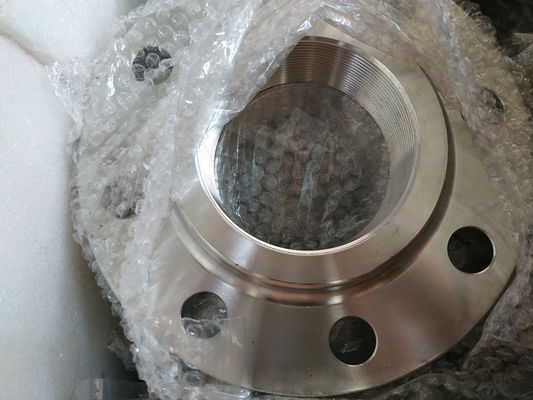

LÄRM-STANDARD DES EDELSTAHL-FLANSCH-EN1092-1 FLANSCHT GESCHMIEDETER FLANSCH SS304 SS316L
| GRÖSSE | MATERIAL | FLANSCH-ART |
| 1/2“ - 80" | Edelstahl | Vorschweißflansch |
| Beleg auf Flansch | ||
| Sockelschweißungsflansch | ||
| LAP Joint Flange | ||
| Gewindeflansch | ||
| Blindflansch | ||
| KOHLENSTOFFSTAHL, EDELSTAHL | Vorschweißflansch | |
| Beleg auf Flansch | ||
| Sockelschweißungsflansch | ||
| LAP Joint Flange | ||
| Gewindeflansch | ||
| Blindflansch | ||
| Versiegelndes Gesicht von Flanschen | Rf mit gezacktem Ende | |
| FF mit 3 Wasserlinien | ||
| FF mit glatten finis | ||
| RTJ (Ring Joint Type) | ||
| FF mit gezacktem Ende | ||
| Rf mit Wasserlinien |
| Flansch Normaler Durchmesser. |
O.D. Flange | Thk. Von der Flansch-Minute | Durchmesser. von Nabe |
Durchmesser des angehobenen Gesichtes | Länge Hub.Y | Bohrung | Durchmesser. vom Bolzen Kreis |
Durchmesser. vom Bolzen Löcher |
Zahl von den Bolzen |
Durchmesser von Bolzen (Zoll) |
Kilogramm | Lbs | |
| Zoll | dn | O | C | X | G | Y | B | Weil | BH | BN | BD | ||
| 1/2“ | 15 | 89,00 | 11,20 | 30,20 | 35,10 | 15,70 | 22,40 | 60,50 | 15,80 | 4 | 1/2“ | 0,4 | 0,9 |
| 3/4" | 20 | 98,50 | 12,70 | 38,10 | 42,90 | 15,70 | 27,70 | 69,90 | 15,80 | 4 | 1/2“ | 0,7 | 1,5 |
| 1" | 25 | 108,00 | 14,20 | 49,30 | 50,80 | 17,50 | 34,50 | 79,30 | 15,80 | 4 | 1/2“ | 0,8 | 1,8 |
| 1-1/4“ | 32 | 117,50 | 15,70 | 58,70 | 63,50 | 20,60 | 43,20 | 88,90 | 15,80 | 4 | 1/2“ | 1,2 | 2,6 |
| 1-1/2“ | 40 | 127,00 | 17,50 | 65,00 | 73,20 | 22,40 | 49,50 | 98,60 | 15,80 | 4 | 1/2“ | 1,4 | 3,1 |
| 2" | 50 | 152,50 | 19,10 | 77,70 | 91,90 | 25,40 | 62,00 | 120,70 | 19,10 | 4 | 5/8" | 2,2 | 4,8 |
| 2-1/2“ | 65 | 178,00 | 22,40 | 90,40 | 104,60 | 28,40 | 74,70 | 139,70 | 19,10 | 4 | 5/8" | 3,5 | 7,7 |
| 3" | 80 | 190,50 | 23,90 | 108,00 | 127,00 | 30,20 | 90,70 | 152,40 | 19,10 | 4 | 5/8" | 3,8 | 8,4 |
| 3-1/2“ | 90 | 216,00 | 23,90 | 122,20 | 139,70 | 31,80 | 103,40 | 177,80 | 19,10 | 8 | 5/8" | 5 | 11 |
| 4" | 100 | 228,50 | 23,90 | 134,90 | 157,20 | 33,30 | 116,10 | 190,50 | 19,10 | 8 | 5/8" | 5,6 | 12,3 |
| 5" | 125 | 254,00 | 23,90 | 163,60 | 185,70 | 36,60 | 143,80 | 215,90 | 22,40 | 8 | 3/4" | 6,5 | 14,3 |
| 6" | 150 | 279,50 | 25,40 | 192,00 | 215,90 | 39,60 | 170,70 | 241,30 | 22,40 | 8 | 3/4" | 8,1 | 18 |
| 8" | 200 | 343,00 | 28,40 | 246,10 | 269,70 | 44,50 | 221,50 | 298,50 | 22,40 | 8 | 3/4" | 13 | 28,6 |
| 10" | 250 | 406,50 | 30,20 | 304,80 | 323,90 | 49,30 | 276,40 | 362,00 | 25,40 | 12 | 7/8" | 18,4 | 40 |
| 12" | 300 | 482,50 | 31,80 | 365,30 | 381,00 | 55,60 | 327,20 | 431,80 | 25,40 | 12 | 7/8" | 28,5 | 63 |
| 14" | 350 | 533,50 | 35,10 | 400,10 | 412,80 | 57,20 | 359,20 | 476,30 | 28,50 | 12 | 1" | 37,5 | 83 |
| 16" | 400 | 597,00 | 36,60 | 457,20 | 469,90 | 63,50 | 410,50 | 539,80 | 28,50 | 16 | 1" | 44,5 | 98 |
| 18" | 450 | 635,00 | 39,60 | 505,00 | 533,40 | 68,30 | 461,80 | 577,90 | 31,80 | 16 | 1 1/8" | 54 | 119 |
| 20" | 500 | 698,50 | 42,90 | 558,80 | 584,20 | 73,20 | 513,10 | 635,00 | 31,80 | 20 | 1 1/8" | 72 | 158 |
| 24" | 600 | 813,00 | 47,80 | 663,40 | 692,20 | 82,60 | 616,00 | 749,30 | 35,10 | 20 | 1 1/4" | 95 |
209 |
