Produktdetails:
|
| Produkt: | Schmiedeeisen-Rohrflansch | Standard: | BS4504, BS10 TABELLE D, |
|---|---|---|---|
| Flanschart: | 101 Platte, 105 blind, 111 schweißender Hals, Beleg 112 an, 113 verlegt | Druck: | PN6; PN10; PN16; PN25; PN40; PN63; PN100; PN160 |

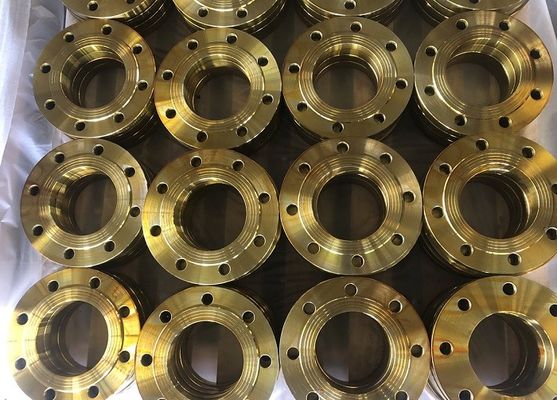

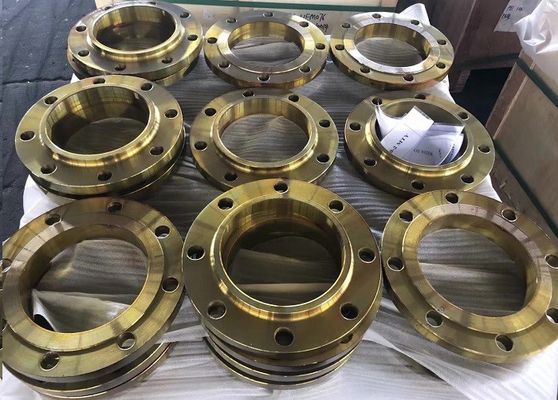

| Material: | Kohlenstoffstahl A105, C22.8; Edelstahl 304/304L, 316/316L | Rostschutzbeschichtung: | Goldene gelbe Farbfarbe, schwarze Farbe, heißes Bad galvanisierte |
| Größenstrecke: | DN10-2000; 1/2“ bis 80" | ||
| Markieren: | LÄRM Schmiedeeisen-Rohr-Flansch BS4504,EN1092-1 Flansch BS4504 PN16,Schweißender Flansch des Hals-A105 C22.8 |
||
Stahlflansch BS4504 EN1092-1 LÄRM

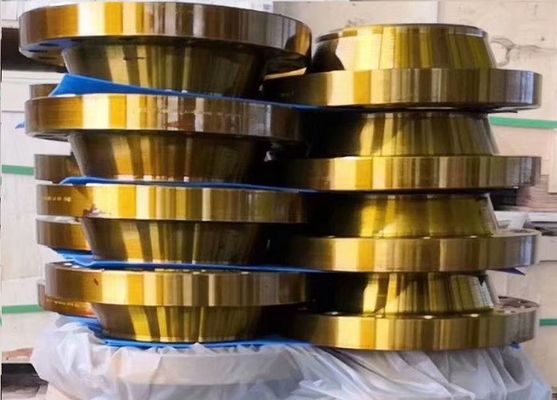

Schweißender Hals A105 des Flansches BS4504 PN16
Britisches metrisches Standard-BS4504 ist jetzt veraltet und durch EN1092- Ausgabe 09-2008 für Stahlflansche ersetzt, die auch incorportes LÄRM-Standard. Flanschbohrung in EN1092-1 sind im Allgemeinen die selbe wie BS4504 und DIN2501 aber EN1092--1 umfasst eine breitere Strecke. Obgleich BS 4504 schwindend sind, bleibt es für die Maße des Revierdiensts, Wirtschaftsedelstahlflansche in den Anwendungen gebräuchlich, in denen Korrosionsbeständigkeit und Hygiene, eher als Hochdruck und Temperaturen, die Primärerwägungen ist. Tabellen BS 4504 unterhalb des Details die anwendbaren Standardmaße von PN6, von PN10, von PN25 und von PN40.
| Flanschart | |
| Plattenflansch | EN1092-1 Art 01 |
| DIN2573 DIN2576 DIN2502 DIN2503 DIN2543 | |
| BS4504 Art 101 | |
| Schweißender Halsflansch | EN1092-1 Art 11 |
| DIN2631 DIN2632 DIN2633 DIN2635 DIN2637 | |
| BS4504 Art 111 | |

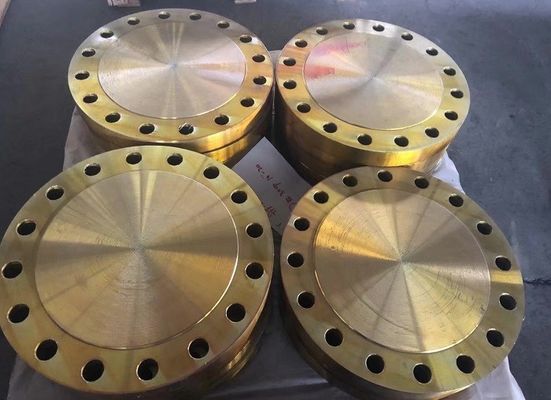

| Blindflansch | EN1092-1 Art 05 |
| DIN2527 | |
| BS4504 type105 | |
| Beleg auf hubbed flagne | EN1092-1 Art 12 |
| BS4504 Art 112 | |
| Gewindeflansch | EN1092-1 Art 13 |
| DIN2566 | |
| BS4504 Art 113 | |
| Loser Flansch | EN1092-1 Art 02 |
| LÄRM 2642 | |
Größenstrecke: DN15-DN3000
Druck: PN6; PN10; PN16; PN25; PN40; PN63; PN100; PN160; PN200; PN250
Flanschen Sie, Art gegenüberstellend:
Material:
Kohlenstoffstahl en 10222-2 P235GH; P245GH (1,0352); P250GH (1,0460); P280GH (1,0426) P355GH (1,0473); S235JR (1,0038); S275JR (1,0044); S355JR (1,0045); ST37.2; A105;
Edelstahl ASTM A182 F304/304L; F316/316L; F321; F51; 1,4301; 1,4307; 1,4401; 1,4404
Beschichtung für Kohlenstoffstahlmaterial:
Rostbeweisöl; schwarze Farbe; heißes Bad galvanisierte; elektrisches galvanisiert; farbiges ethoxyline Harz;
Produktionsverfahren: Warmschmieden
Verpackung: seaworth plywooden Fall und Palette
Zertifikat: ISO 9001; PED; AD2000 WO; Rohstoff MTC; Produkt MTC
| DN | Außendurchmesser | Durchmesser des Lochkreises | Durchmesser des Bolzenlochs | Bolzenzahl | Außendurchmesser des Halses | Bohrungsdurchmesser | Flanschstärke | Länge | Halsdurchmesser | ||||
| F | B1 | C1 | C | C2 | D | D1 | M | N | |||||
| 10 | 90 | 60 | 14 | 4 | 17,2 | 18,0 | 14 | 16 | 16 | 22 | 35 | 28 | 30 |
| 15 | 95 | 65 | 14 | 4 | 21,3 | 22,0 | 14 | 16 | 16 | 22 | 38 | 32 | 35 |
| 20 | 105 | 75 | 14 | 4 | 26,9 | 27,5 | 16 | 18 | 18 | 26 | 40 | 40 | 45 |
| 25 | 115 | 85 | 14 | 4 | 33,7 | 34,5 | 16 | 18 | 18 | 28 | 40 | 46 | 52 |
| 32 | 140 | 100 | 18 | 4 | 42,4 | 43,5 | 18 | 18 | 18 | 30 | 42 | 56 | 60 |
| 40 | 150 | 110 | 18 | 4 | 48,3 | 49,5 | 18 | 18 | 18 | 32 | 45 | 67 | 70 |
| 50 | 165 | 125 | 18 | 4 | 60,3 | 61,5 | 20 | 18 | 18 | 28 | 45 | 74 | 84 |
| 65 | 185 | 145 | 18 | 8 | 76,1 | 77,5 | 20 | 18 | 18 | 32 | 45 | 92 | 104 |
| 80 | 200 | 160 | 18 | 8 | 88,9 | 90,5 | 20 | 20 | 20 | 34 | 50 | 105 | 118 |
| 100 | 220 | 180 | 18 | 8 | 114,3 | 116,0 | 22 | 20 | 20 | 40 | 52 | 131 | 140 |
| 125 | 250 | 210 | 18 | 8 | 139,7 | 141,5 | 22 | 22 | 22 | 44 | 55 | 156 | 168 |
| 150 | 285 | 240 | 22 | 8 | 168,3 | 170,5 | 24 | 22 | 22 | 44 | 55 | 184 | 195 |
| 200 | 340 | 295 | 22 | 12 | 219,1 | 221,5 | 26 | 24 | 24 | 44 | 62 | 235 | 246 |
| 250 | 405 | 355 | 26 | 12 | 273,0 | 276,5 | 29 | 26 | 26 | 46 | 68 | 292 | 298 |
| 300 | 460 | 410 | 26 | 12 | 323,9 | 327,5 | 32 | 28 | 28 | 46 | 68 | 342 | 350 |
| 350 | 520 | 470 | 26 | 16 | 355,6 | 359,5 | 35 | 30 | 30 | 57 | 68 | 385 | 400 |
| 400 | 580 | 525 | 30 | 16 | 406,4 | 411,0 | 38 | 32 | 32 | 63 | 85 | 440 | 456 |
| 450 | 640 | 585 | 30 | 20 | 457,0 | 462,0 | 42 | 34 | 40 | 68 | 83 | 488 | 502 |
| 500 | 715 | 650 | 33 | 20 | 508,0 | 513,5 | 46 | 36 | 44 | 73 | 84 | 542 | 559 |
| 600 | 840 | 770 | 36 | 20 | 610,0 | 616,5 | 55 | 40 | 54 | 83 | 88 | 642 | 658 |
| 700 | 910 | 840 | 36 | 24 | 711,0 | Zu vom Käufer spezifiziert werden | 63 | 40 | 58 | 83 | 104 | 746 | 760 |
| 800 | 1025 | 950 | 39 | 24 | 813,0 | 74 | 41 | 62 | 90 | 108 | 850 | 864 | |
| 900 | 1125 | 1050 | 39 | 28 | 914,0 | 82 | 48 | 64 | 94 | 118 | 950 | 968 | |
| 1000 | 1255 | 1170 | 42 | 28 | 1016,0 | 90 | 59 | 68 | 100 | 137 | 1052 | 1072 | |
