Produktdetails:
|
| Produkt: | Kolben geschweißter Stahlrohrbogen | Winkel: | 30deg, 45 Grad, 60deg, 90 Grad, 120deg, 180 Grad |
|---|---|---|---|
| Standard: | ANSI ASME B16.9, B16.28, DIN2605, EN10253, JIS B231 | Radius: | SR Kurzschlussradius, langer Radius LR, R=2D, 3D, 5D |
| Wandstärke: | 2mm- 60mm, SCH10, SCH20, SCH30, GESCHLECHTSKRANKHEIT SCH40 | Material: | Kohlenstoffstahl ASTM A234 WPB, P265GH; Edelstahl 304/304L, 316/316L |
| Größe: | 1/2“ bis 24" für nahtlose Art; 4" bis 72" für geschweißte Art | Rostschutzbeschichtung: | Schwarze Farbe, rostfreies Öl, heißes Bad galvanisierte |
| Markieren: | STAHLrohrbogen 120Deg,6 sch 40 90-Grad-Ellbogen,Sch 40 A234 WPB 90-Grad-Ellbogen |
||

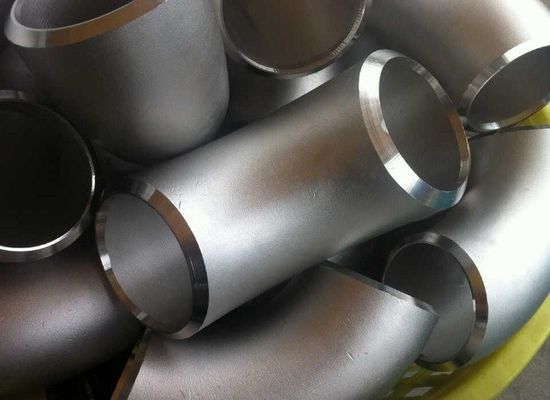

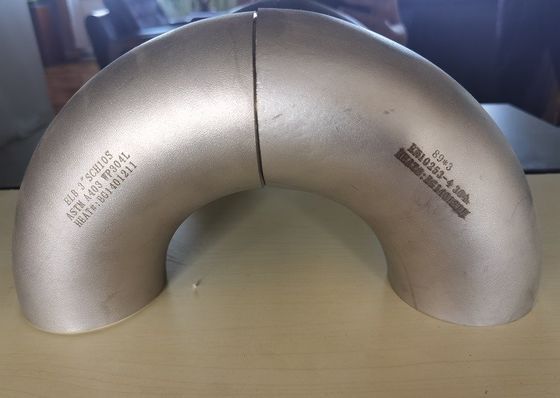

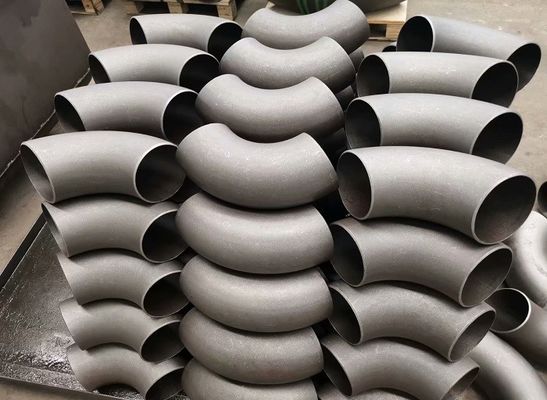

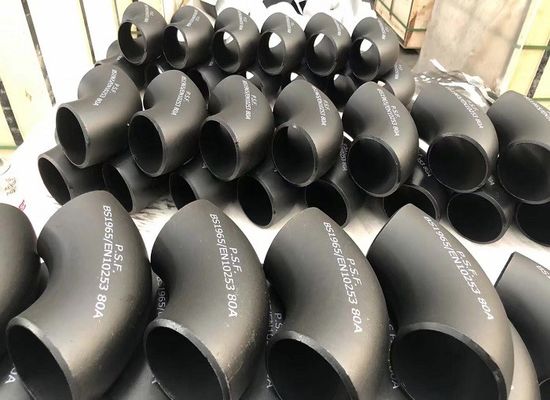

Kolben-Schweißensstahlrohrbogen ASME B16.9/B16.28; EN10253; DIN2605; JIS B2311; GOST 17375
Stahlrohrbogen ist Schlüsselkomponenten in einem friedlichen System, für, zum der flüssigen Strömungsrichtung zu ändern. Er wird, um zwei Rohre mit selben oder verschiedenen Nenndurchmessern anzuschließen, verwendet und die Rohrwendung zu einer bestimmten Richtung von 45 Grad oder von 90 Grad zu machen. Ellbogen konnte vom Richtungswinkel, von den Verbindungsarten, von der Länge und vom Radius, materielle Arten gereicht werden.
| Technik | Heißer Stoß, wedling |
| Standard | ASME B16.9, ASME B16.28, EN10253, DIN2605, JIS B2311, GOST 17375-2001 |
| Material | Kohlenstoffstahl ASTM A234 WPB, A860 WPHY42-70, A420 WPL6, P235GH, P265GH, SS400, ST37, CT20, |
| Edelstahl 304/304L, 316/316L, 321,310S, 347H, 1,4301, 1,4404 | |
| Größenstrecke | Nahtlose Art für Außendurchmesser 1/2“ bis 24" oder 21mm bis 610mm |
| Geschweißte Art für Außendurchmesser 2" bis 72" oder 60mm bis 1800mm | |
| Ellbogenwinkel | 30deg, 45deg, 60deg, 90deg, 120deg, 180 Grad |
| Ellbogenradius | SR-Kurzschlussradius (R=1D), langer Radius LR (R=1.5D), Biegung R=3D oder R=5D, |
| Wandstärke | 1.6mm bis 60mm, SCH5, SCH5S, SCH10, SCH10S, SCH20, SCH30, Geschlechtskrankheit, SCH40, XS SCH60, SCH80, SCH120, SCH160, XXS |
BEARBEITETE KOHLENSTOFFSTAHL-WANDSTÄRKE-STANDARDS
| Nominale Rohr-Größe | Außendurchmesser | Nominale Wandstärke | |||||||||||||||||
| B | ASME | JIS | LÄRM | JIS (1) | LÄRM (2) | SCH10 | SCH20 | SCH30 | Geschlechtskrankheit | SCH40 | SCH60 | XS | SCH80 | SCH100 | SCH120 | SCH140 | SCH160 | XXS | |
| 15 | 1/2“ | 21,3 | 21,7 | 21,3 | 2,8 | 2,0 | 2,11 | 2,41 | 2,77 | 2,77 | 3,73 | 3,73 | 4,78 | 7,47 | |||||
| 20 | 3/4" | 26,7 | 27,2 | 26,9 | 2,8 | 2,3 | 2,11 | 2,41 | 2,87 | 2,87 | 3,91 | 3,91 | 5,56 | 7,82 | |||||
| 25 | 1" | 33,4 | 34,0 | 33,7 | 3,2 | 2,6 | 2,77 | 2,90 | 3,38 | 3,38 | 4,55 | 4,55 | 6,35 | 9,09 | |||||
| 32 | 1 1/4" | 422 | 42,7 | 42,4 | 3,5 | 2,6 | 2,77 | 297 | 3,56 | 3,56 | 4,85 | 4,85 | 6,35 | 9,70 | |||||
| 40 | 1 1/2“ | 48,3 | 48,6 | 48,3 | 3,5 | 2,9 | 2,77 | 3,18 | 3,68 | 3,68 | 5,08 | 5,08 | 7,14 | 10,15 | |||||
| 50 | 2" | 60,3 | 60,5 | 60,3 | 3,8 | 2,9 | 2,77 | 3,18 | 3,91 | 3,91 | 5,54 | 5,54 | 8,74 | 11,07 | |||||
| 65 | 2 1/2“ | 73,0 | 76,3 | 76,1 | 4,2 | 2,9 | 3,05 | 4,78 | 5,16 | 5,16 | 7,01 | 7,01 | 9,53 | 14,02 | |||||
| 80 | 3" | 88,9 | 89,1 | 88,9 | 4,2 | 3,2 | 3,05 | 4,78 | 5,49 | 5,49 | 7,62 | 7,62 | 11,13 | 15,24 | |||||
| 90 | 3-1/2“ | 101,6 | 101,6 | — | 4,2 | — | 3,05 | 4,78 | 5,74 | 5,74 | 8,08 | 8,08 | - | — | |||||
| 100 | 4" | 114,3 | 114,3 | 114,3 | 4,5 | 3,6 | 3,05 | 4,78 | 6,02 | 6,02 | 8,56 | 8,56 | 11,13 | 13,49 | 17,12 | ||||
| 125 | 5" | 141,3 | 139,8 | 139,7 | 4,5 | 4,0 | 3,40 | - | 6,55 | 6,55 | 9,53 | 9,53 | 12,70 | 15,99 | 19,05 | ||||
| 150 | 6" | 168,3 | 165,2 | 168,3 | 5,0 | 4,5 | 3,40 | 4,5 | - | 7,11 | 7,11 | 10,97 | 10,97 | 14,27 | 18,26 | 21,95 | |||
| 200 | 8" | 219,1 | 216,3 | 219,1 | 5,8 | 6,3 | 376 | 6,35 | 7,04 | 8,18 | 8,18 | 10,31 | 12,70 | 12,70 | 1509 | 18,26 | 20,62 | 23,01 | 22,23 |
| 250 | 10" | 273,1 | 267,4 | 273,0 | 6,6 | 6,3 | 4,19 | 6,35 | 7,80 | 9,27 | 9,27 | 12,70 | 12,70 | 15,09 | 18,26 | 21,44 | 25,40 | 28,58 | 25,40 |
| 300 | 12" | 323,9 | 328,9 | 323,9 | 6,9 | 7,1 | 4,57 | 6,35 | 8,38 | 9,53 | 10,31 | 14,27 | 12,70 | 17,48 | 21,44 | 25,40 | 28,58 | 33,32 | 25,40 |
| 350 | 14" | 355,6 | 355,6 | 355,6 | 7,9 | 8,0 | 6,35 | 7,92 | 9,53 | 9,53 | 11,13 | 15,09 | 12,70 | 19,05 | 23,83 | 27,79 | 31,75 | 35,71 | |
| 400 | 16" | 406,4 | 406,4 | 406,4 | 7,9 | 8,8 | 6,35 | 7,92 | 9,53 | 9,53 | 12,70 | 16,66 | 12,70 | 21,44 | 26,19 | 30,96 | 36,53 | 40,49 | |
| 450 | 18" | 457,2 | 457,2 | 457,0 | 7,9 | 10,0 | 6,35 | 7,92 | 11,13 | 9,53 | 14,27 | 19,05 | 12,70 | 23,83 | 29,36 | 34,93 | 39,67 | 45,24 | |
| 500 | 20" | 508,0 | 508,0 | 508,0 | 7,9 | 11,0 | 6,35 | 9,53 | 1270 | 9,53 | 15,09 | 20,62 | 12,70 | 26,19 | 32,54 | 38,10 | 44,45 | 50,01 | |
| 550 | 22" | 558,8 | 558,8 | - | - | 6,35 | 9,53 | 12,70 | 9,53 | - | 2223 | 12,70 | 2858 | 34,93 | 41,28 | 47,63 | 53,98 | ||
| 600 | 24" | 609,6 | 609,6 | 610,0 | 12,5 | 6,35 | 9,53 | 14,27 | 9,53 | 17,48 | 24,61 | 12,70 | 30,96 | 38,89 | 46,02 | 52,37 | 59,54 | ||
| 650 | 26" | 660,4 | 660,4 | - | - | 7,92 | 12,70 | - | 9,53 | - | 12,70 | - | 一 | - | - | - | |||
| 700 | 28" | 711,1 | 711,2 | 711,0 | 125 | 7,92 | 1270 | 15,88 | 9,53 | — | 12,70 | ||||||||
| 750 | 30" | 762,0 | 762,0 | - | — | 7,92 | 12,70 | 15,88 | 9,53 | — | 12,70 | — | - | — | - | ||||
| 800 | 32" | 812,8 | 812,8 | 813,0 | 12,5 | 7,92 | 12,70 | 15,88 | 9,53 | 17,48 | 12,70 | - | |||||||
| 850 | 34" | 863,6 | 863,6 | — | - | 7,92 | 12,70 | 15,88 | 9,53 | 17,48 | 12,70 | — | JIS G34525 ASME B36.10M JIS G3454 DIN2448 JIS G3455 DIN2458 JISG3457 | ||||||
| 900 | 36" | 914,4 | 914,4 | 914,0 | 12,5 | 7,92 | 12,70 | 15,88 | 9,53 | 19,05 | 12,70 | — | |||||||
| 950 | 38" | 965,2 | 965,2 | - | - | — | — | — | 9,53 | — | 12,70 | - | |||||||
| 1000 | 40" | 1016,0 | 1016,0 | 1016,0 | 12,5 | - | - | - | 9,53 | - | 12,70 | - | |||||||
| 1050 | 42" | 1066,8 | 1066,8 | - | - | - | - | - | 9,53 | - | 12,70 | - | |||||||
| 1100 | 44" | 1117,6 | 1117,6 | - | - | - | - | - | 9,53 | - | 12,70 | - | - | - | - | - | |||
| 1150 | 46" | 1168,4 | 1168,4 | - | - | - | - | - | 9,53 | - | 1270 | - | - | - | - | 一 | |||
| 1200 | 48" | 1219,2 | 1219,2 | 1220,0 | - | - | - | - | 9,53 | - | 12,70 | - | - | - | - | - | |||
