Produktdetails:
|
| Größe: | 1/2 ″ (15 Notiz:) zu ″ 48 (1200NB) DN10~DN5000 | Standards: | ANSI/ASME B16.5, B16.47 Reihe A u. B, B16.48, BS4504, BS 10, EN-1092, LÄRM, ANSI flanscht, ASME flan |
|---|---|---|---|
| Druck: | Klasse 150 lbs, 300 lbs, 600 lbs, 900 lbs, 1500 lbs, 2500 lbs | Beschichtung: | Öl-schwarze Farbe, Rostschutzfarben-, verzinktes, Gelbestransparentes, kaltes und heißes Bad galvani |
| Schließen Sie Art Flansch-Gesichts-Art an: | Angehobenes Gesicht (Rf), Ring Type Joint (RTJ), flaches Gesicht (FF), großes männlich-weibliches (L | Kohlenstoffstahl: | ASTM A105 ASME SA105 |
| Edelstahl: | ASTM A182 F304 ASTM A182 F304L ASTM A182 F316 ASTM A182 F316L | Verpackung: | Nicht räuchern Sie aus oder räuchern Sie Sperrholz/hölzerne Palette oder Kasten aus |
| Markieren: | Blinder Platten-Flansch DN10 DN5000 B16.47,Flansch awwa DN5000 Klasse b,DN5000 Klasse B des Flansch-AWWA C207 |
||
Das AWWA steht für die American Water-Arbeiten, die Vereinigung ein technischer ist, gemeinnütziger Ausschuss, identifiziert das und vereinheitlicht bedeutende Anforderungen für Wasserwerksysteme. Vorstehende Benutzer des AWWA C207 flanscht Maße mit.einschließen Wasserwerk-, Abwasser-, Schlamm- sowie Betriebsrohrleitung. Da diese Flansche in den Niederdruckrohrleitungssystemen benutzt werden, ist die awwa c207 Flansche Klasse f ein Standard, der eine Ist-Kosten-Einsparungslösung ist, verglichen mit entweder ANSI, oder ASME schmiedete Flansche. Diese awwa c207 Flanschmaße sind für Gebrauch in den Industrien wie Öl, Dampf oder chemischen Anwendungen bestimmt worden.

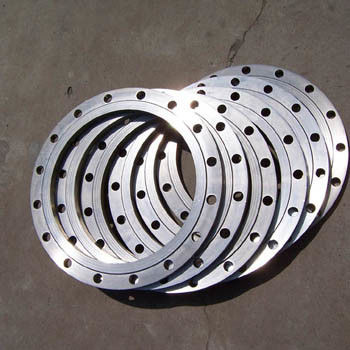

Flansche AWWA C207
AWWA C207 flanscht Maße
AWWA C207 flanscht Standards
AWWA-Standards liefern awwa c207 Stahlrohr flanscht Eigenschaften, die für nur Trinkwasser benutzt werden sollen. Zum Beispiel ist die Bewertungen von AWWA-Flansch nur an der Umgebungstemperatur anwendbar. Die AWWA-Standard-Planflanschklassen, die als B, D, E beschriftet werden, F. aus allen diesen Klassen heraus, die allgemein verwendete Verbindung ist Klasse D. im Gegensatz zu ANSI, die nominalen Rohrgrößen für awwa c207 Blindflanschstrecken Klasse d zwischen 3 Zoll zu ungefähr 144 Zoll. Anders als den ANSI-Standard, der alle Arten Flansche umfasst, gibt der AWWA-Standard nur die folgenden Arten des Flanschd.h. – Ringflansches, der Nabenart Flansch, des Blindflanschs und der verlegten Eisenflansche um.
| AWWA C207 flanscht Größentabelle | 1/2 ″ (15 Notiz:) zu ″ 48 (1200NB) DN10~DN5000 |
|---|---|
| AWWA C207 flanscht Standards | ANSI/ASME B16.5, B16.47 Reihe A u. B, B16.48, BS4504, BS 10, EN-1092, LÄRM, ANSI flanscht, ASME flanscht, BS-Flansche, LÄRM Flansche, en-Flansche, GOST Flansch, ASME/ANSI B16.5/16.36/16.47A/16.47B, MSS S44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092 |
| UNI | 6Bar 10Bar 16Bar 25Bar 40Bar |
| En | 6Bar 10Bar 16Bar 25Bar 40Bar |
| AWWA C207 flanscht Druck-Bewertung ANSI | Klasse 150 lbs, 300 lbs, 600 lbs, 900 lbs, 1500 lbs, 2500 lbs |
| AWWA C207 flanscht Druck-Berechnung im LÄRM | 6Bar 10Bar 16Bar 25Bar 40Bar/PN6 PN10 PN16 PN25 PN40, PN64 |
| JIS | 5K, 10 K, 16 K 20 K, 30 K, 40 K, 63 K |
| Prüfungszeugnisse | En 10204/3.1B Rohstoffe bescheinigen Radiographie-Prüfbericht 100% Drittpartei-Abnahmeprüfprotokoll, usw. |
| Beschichtung | Öl-schwarze Farbe, Rostschutzfarben-, verzinktes, Gelbestransparentes, kaltes und heißes Bad galvanisierten |
| Die meisten allgemeinen Arten Flansche AWWA C207 | geschmiedet/verlegt/schraubte,/Platte |
| Produktionstechnik |
|
| Schließen Sie Art Flansch-Gesichts-Art an | Angehobenes Gesicht (Rf), Ring Type Joint (RTJ), flaches Gesicht (FF), großes männlich-weibliches (LMF), Schoss-Gelenk-Gesicht (LJF), kleines männlich-weibliches (SMF), kleine Zunge, große Zunge u. Nut, Nut |
| Spezieller Entwurf | Gemäß Ihrer Zeichnung
AS, ANSI, BS, LÄRM und JIS |
| Ursprung | Indisches/West-Europa/Japan/USA/koreanisches |
| Hersteller von | ANSI-LÄRM, GOST, JIS, UNI, BS, AS2129, AWWA, en, SABS, NFE etc. Flansche AWWA C207: - BS-Flansch, en-Flansch, Flansch API 6A, ANSI-Flansch, ASME-Flansch, LÄRM Flansch, EN1092-1 Flansch, UNI-Flansch, Flansch JIS/KS, BS4504 Flansch, GB-Flansch, Flansch AWWA C207, GOST Flansch, P-/inflansch
|
| Test | Direktablesungsspektrograph, hydrostatische Prüfmaschine, Röntgenstrahldetektor, trasonic Fehlerdetektor UI, Magnetteilchendetektor |
| Ausrüstung | Pressemaschine, verbiegende Maschine, Maschine, elektrische Abkantmaschine, Strahlenenmaschine usw. drückend |
| Nom-Größe | Stärke | Bohrung | Gewicht | ||||||
| Od | Slipper | Blind | Bohrung | Lochkreis | Loch-Durchmesser | Nr., Löcher | Slipper | Blind | |
| T | T | B | C | ||||||
| 4 | 10,00 | 1,130 | 1,130 | 4,57 | 7,88 | 0,875 | 8 | 18 | 25 |
| 5 | 11,00 | 1,210 | 1,210 | 5,66 | 9,25 | 0,875 | 8 | 22 | 33 |
| 6 | 12,50 | 1,310 | 1,310 | 6,73 | 10,62 | 0,875 | 12 | 30 | 46 |
| 8 | 15,00 | 1,310 | 1,310 | 8,73 | 13,00 | 1,000 | 12 | 40 | 66 |
| 10 | 17,50 | 1,500 | 1,500 | 10,88 | 15,25 | 1,125 | 16 | 56 | 102 |
| 12 | 20,50 | 1,630 | 1,630 | 12,88 | 17,75 | 1,250 | 16 | 83 | 152 |
| 14 | 23,00 | 1,940 | 1,940 | 14,19 | 20,25 | 1,250 | 20 | 128 | 228 |
| 16 | 25,50 | 2,140 | 2,140 | 16,19 | 22,50 | 1,375 | 20 | 167 | 310 |
| 18 | 28,00 | 2,250 | 2,250 | 18,19 | 24,75 | 1,375 | 24 | 204 | 392 |
| 20 | 30,50 | 2,330 | 2,330 | 20,19 | 27,00 | 1,375 | 24 | 247 | 482 |
| 22 | 33,00 | 2,500 | 2,500 | 22,19 | 29,25 | 1,375 | 24 | 307 | 606 |
| 24 | 36,00 | 2,690 | 2,690 | 24,19 | 32,00 | 1,625 | 24 | 388 | 776 |
| 26 | 38,25 | 3,000 | 3,000 | 26,19 | 34,50 | 1,875 | 28 | 451 | 977 |
| 28 | 40,75 | 3,130 | 3,130 | 28,19 | 37,00 | 1,875 | 28 | 532 | 1156 |
| 30 | 43,00 | 3,150 | 3,166 | 30,19 | 39,25 | 1,875 | 28 | 586 | 1303 |
| 32 | 45,25 | 3,250 | 3,332 | 32,19 | 41,50 | 1,875 | 28 | 657 | 1518 |
| 34 | 47,50 | 3,380 | 3,475 | 34,19 | 43,50 | 1,875 | 28 | 741 | 1745 |
| 36 | 50,00 | 3,460 | 3,671 | 36,19 | 46,00 | 2,125 | 32 | 802 | 2042 |
| 38 | 52,25 | 3,500 | 3,815 | 38,19 | 48,00 | 2,125 | 32 | 874 | 2317 |
| 40 | 54,25 | 3,630 | 3,982 | 40,19 | 50,25 | 2,125 | 36 | 937 | 2608 |
| 42 | 57,00 | 3,810 | 4,171 | 42,19 | 52,75 | 2,125 | 36 | 1103 | 3015 |
| 44 | 59,25 | 4,000 | 4,338 | 44,19 | 55,00 | 2,125 | 36 | 1237 | 3388 |
| 46 | 61,50 | 4,130 | 4,505 | 46,19 | 57,25 | 2,125 | 40 | 1344 | 3791 |
| 48 | 65,00 | 4,500 | 4,781 | 48,19 | 60,75 | 2,125 | 40 | 1718 | 4494 |
