Produktdetails:
|
| Material: | Kohlenstoffstahl und Edelstahl | Collor: | Leichtöl |
|---|---|---|---|
| Stärke: | SGP | Standard: | JIS 2311 |

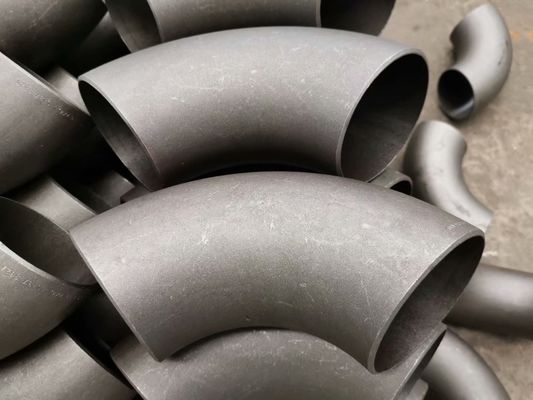

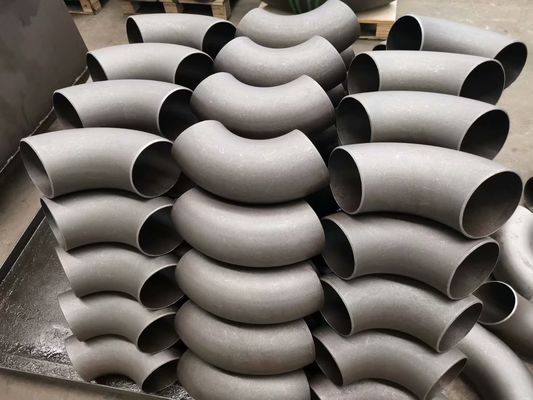

| Markieren: | JIS 2311 SGP Carbon Steel Elbow,Seamless Welded Pipe Fittings 45 Degree,LIGHT OIL 180 Degree Elbow |
||
1) Standard: JIS 2311
2) Materialien: A234-, ST. 37 SS400
3) Od: 1/2“ - 48".
4) GEWICHT: SGP
5) Oberfläche: Gemalt mit der schwarzen Farbe (oder Lack), galvanisiert, Leichtöl

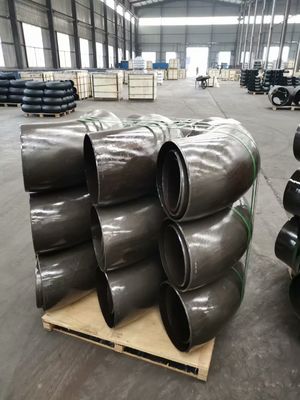

6) Verpacken: Holzetui, Palette.
7) Inspektion: WasserDruckprüfung, Röntgenprüfung
JIS-B2311-B2312-SGP-ELBOW-BEND-DRAWING
| Nominal | Od | Mitte zu beenden | 90˚Weight | °Weight 45 | ||||
| (NPS) | 90˚(F) | 45˚(H) | KG/PC | KG/PC | ||||
| B | D | Lang | Schuss | Lang | Lang | Kurzschluss | LANG | |
| 15 | ½ | 21,7 | 38,1 | - | 15,8 | 0,08 | 0,05 | 0,04 |
| 20 | ¾ | 27,2 | 38,1 | - | 15,8 | 0,1 | 0,07 | 0,05 |
| 25 | 1 | 34 | 38,1 | 25,4 | 15,8 | 0,15 | 0,1 | 0,08 |
| 32 | 1 ¼ | 42,7 | 47,6 | 31,8 | 19,7 | 0,26 | 0,17 | 0,13 |
| 40 | 1 ½ | 48,6 | 57,2 | 38,1 | 23,7 | 0,35 | 0,24 | 0,18 |
| 50 | 2 | 60,5 | 76,2 | 50,8 | 31,6 | 0,64 | 0,43 | 0,32 |
| 65 | ½ 2 | 76,3 | 95,3 | 63,5 | 39,5 | 1,12 | 0,75 | 0,56 |
| 80 | 3 | 89,1 | 114,3 | 76,2 | 47,3 | 1,58 | 1,05 | 0,79 |
| 90 | ½ 3 | 101,6 | 133,4 | 88,9 | 55,3 | 2,17 | 1,45 | 1,09 |
| 100 | 4 | 114,3 | 152,4 | 101,6 | 63,1 | 2,91 | 1,94 | 1,46 |
| 125 | 5 | 139,8 | 190,5 | 127 | 78,9 | 4,49 | 2,99 | 2,25 |
| 150 | 6 | 165,2 | 228,6 | 152,4 | 94,7 | 7,09 | 4,73 | 3,55 |
| 200 | 8 | 216,3 | 304,8 | 203,2 | 126,3 | 14,4 | 9,61 | 7,2 |
| 250 | 10 | 267,4 | 381 | 254 | 157,8 | 25,4 | 16,9 | 12,7 |
| 300 | 12 | 318,5 | 457,2 | 304,8 | 189,4 | 38,1 | 25,4 | 19,05 |
| 350 | 14 | 355,6 | 533,4 | 355,6 | 220,9 | 56,7 | 37,8 | 28,35 |
| 400 | 16 | 406,4 | 609,6 | 406,4 | 252,5 | 74,3 | 49,5 | 37,15 |
| 450 | 18 | 457,2 | 685,8 | 457,2 | 284,1 | 94,2 | 62,8 | 47,1 |
| 500 | 20 | 508 | 762 | 508 | 315,6 | 116 | 77,7 | 58 |
| 550 | 22 | 558,8 | 838,2 | 558,8 | 347,2 | 141 | 94,1 | 70,5 |
| 600 | 24 | 609,6 | 914,4 | 609,6 | 378,7 | 168 | 112 | 84 |
| 650 | 26 | 660,4 | 990,6 | 660,4 | 410,3 | 198 | 132 | 99 |
| 700 | 28 | 711,2 | 1066,8 | 711,2 | 441,9 | 230 | 154 | 115 |
| 750 | 30 | 762 | 1143 | 762 | 473,4 | 264 | 176 | 132 |
| 800 | 32 | 812,8 | 1219,2 | 812,8 | 505 | 301 | 201 | 150,5 |
| 850 | 34 | 863,6 | 1295,4 | 863,6 | 536,6 | 340 | 227 | 170 |
| 900 | 36 | 914,4 | 1371,6 | 914,4 | 568,1 | 380 | 253 | 190 |
| 950 | 38 | 965,2 | 1447,8 | 965,2 | 599,7 | 425 | 283 | 212,5 |
| 1000 | 40 | 1016 | 1524 | 1016 | 631,2 | 471 | 314 | 235,5 |
| 1050 | 42 | 1066,8 | 1600,2 | 1066,8 | 662,8 | 518 | 346 | 259 |
| 1100 | 44 | 1117,6 | 1676,4 | 1117,6 | 694,4 | 570 | 380 | 285 |
| 1150 | 46 | 1168,4 | 1752,6 | 1168,4 | 725,9 | 623 | 415 | 311,5 |
| 1200 | 48 | 1219,2 | 1828,8 | 1219,2 | 757,5 | 677 | 452 | 338,5 |
| Nominal | Od | C bis C | Ende zu beenden | 180˚Weight | ||||
| (NPS) | 180˚ (P) | 180˚(K) | KG/PC | |||||
| B | D | Lang | Schuss | Lang | Schuss | Lang | Kurzschluss | |
| 15 | ½ | 21,7 | 76,2 | - | 49 | - | 0,16 | 0,1 |
| 20 | ¾ | 27,2 | 76,2 | - | 51,7 | - | 0,2 | 0,14 |
| 25 | 1 | 34 | 76,2 | 50,8 | 55,1 | 42,4 | 0,3 | 0,2 |
| 32 | 1 ¼ | 42,7 | 95,2 | 63,6 | 69 | 53,2 | 0,52 | 0,34 |
| 40 | 1 ½ | 48,6 | 114,4 | 76,2 | 81,5 | 62,4 | 0,7 | 0,48 |
| 50 | 2 | 60,5 | 152,4 | 101,6 | 106,5 | 81,1 | 1,28 | 0,86 |
| 65 | ½ 2 | 76,3 | 190,6 | 127 | 133,5 | 101,7 | 2,24 | 1,5 |
| 80 | 3 | 89,1 | 228,6 | 152,4 | 158,9 | 120,8 | 3,16 | 2,1 |
| 90 | ½ 3 | 101,6 | 266,8 | 177,8 | 184,2 | 139,7 | 4,34 | 2,9 |
| 100 | 4 | 114,3 | 304,8 | 203,2 | 209,6 | 158,8 | 5,82 | 3,88 |
| 125 | 5 | 139,8 | 381 | 254 | 260,4 | 196,9 | 8,98 | 5,98 |
| 150 | 6 | 165,2 | 457,2 | 304,8 | 311,2 | 235 | 14,18 | 9,46 |
| 200 | 8 | 216,3 | 609,6 | 406,4 | 413 | 311,4 | 28,8 | 19,22 |
| 250 | 10 | 267,4 | 762 | 508 | 514,7 | 387,7 | 50,8 | 33,8 |
| 300 | 12 | 318,5 | 914,4 | 609,6 | 616,5 | 464,1 | 76,2 | 50,8 |
| 350 | 14 | 355,6 | 1066,8 | 711,2 | 711,2 | 533,4 | 113,4 | 75,6 |
| 400 | 16 | 406,4 | 1219,2 | 812,8 | 812,8 | 609,6 | 148,6 | 99 |
| 450 | 18 | 457,2 | - | - | - | - | 188,4 | 125,6 |
| 500 | 20 | 508 | - | - | - | - | 232 | 155,4 |
| 550 | 22 | 558,8 | - | - | - | - | 282 | 188,2 |
| 600 | 24 | 609,6 | - | - | - | - | 336 | 224 |
| 650 | 26 | 660,4 | - | - | - | - | 396 | 264 |
| 700 | 28 | 711,2 | - | - | - | - | 460 | 308 |
| 750 | 30 | 762 | - | - | - | - | 528 | 352 |
| 800 | 32 | 812,8 | - | - | - | - | 602 | 402 |
| 850 | 34 | 863,6 | - | - | - | - | 680 | 454 |
| 900 | 36 | 914,4 | - | - | - | - | 760 | 506 |
| 950 | 38 | 965,2 | - | - | - | - | 850 | 566 |
| 1000 | 40 | 1016 | - | - | - | - | 942 | 628 |
| 1050 | 42 | 1066,8 | - | - | - | - | 1036 | 692 |
| 1100 | 44 | 1117,6 | - | - | - | - | 1140 | 760 |
| 1150 | 46 | 1168,4 | - | - | - | - | 1246 | 830 |
| 1200 | 48 | 1219,2 | - | - | - | - | 1354 | 904 |
Material
1) Kohlenstoffstahl, S235 u. Edelstahl SS304, SS316, SS316L
Oberflächenrostschutz:
Oberflächenrostschutz1: Rostschutzleichtöl
Oberflächenrostschutz2: Schwarze Lackierung
Oberflächenrostschutz3: Galnavized (heißes eingetaucht galvanisiert, oder Elektro galvanisiert
Ausdrücke:
1) Zahlung: Unwiderrufliches L/C am Anblick oder an T/T, D/P
2) Lieferbedingung UHRKETTE China-Hafen oder der Hafen CIF-Käufers
3) Verpacken: Sperrholzpalette/-kasten
Kontakt:
Verkaufsleiter: Grace Zhang
HOCHDRUCKflansch UND FITTING CO., LTD. HEBEIS XINFENG.
Fügen Sie. hinzu: Mencun-Grafschaft, Cangzhou-Stadt, Hebei-Provinz, China 061400
Mobile: 86 18031772015 (wechat, whatsapp)
Telefon: 86-317-6725755
E-Mail: info4@hbxfgj.com
Skype: cangzhouzhangnan
FAQ:
1. Was ist Ihr MOQ?
Normalerweise ist unser MOQ für jede Größe 1ton. Wenn Sie denken, ist es zu viel, wir kann sich entsprechend Ihrer Anforderung ausführlich besprechen.
2. Können Sie freie Probe anbieten?
Ja können wir freie Proben von 150m - 200m zur Verfügung stellen.
3. Was ist Ihre Lieferfrist?
Wir liefern in 30-45 Tage
4. Können Sie Mischprodukte in einem Behälter annehmen?
Ja nehmen wir sicher an.
