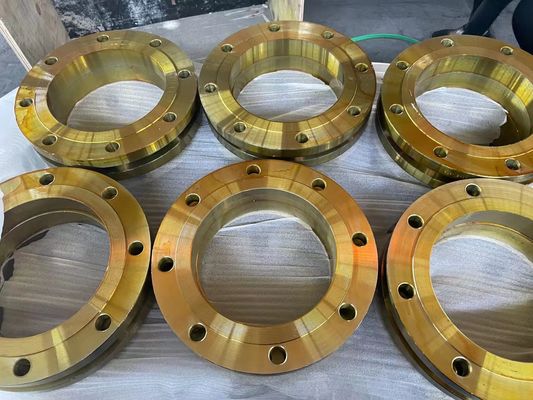

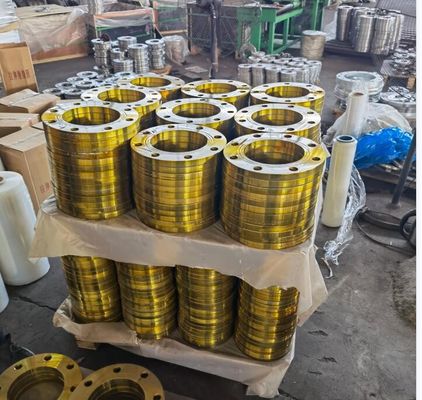

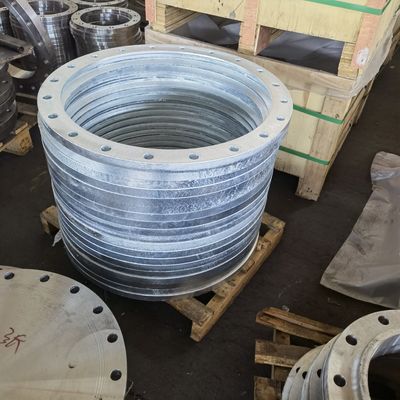

BS10 TABELLE D E-Fh schmiedete FLANSCH BS 4504 PN6 PN10 PN16 PN25 PN40 PN63 PN100 PN160

Großes Bild : BS10 TABELLE D E-Fh schmiedete FLANSCH BS 4504 PN6 PN10 PN16 PN25 PN40 PN63 PN100 PN160

Produktdetails:

Herkunftsort:	China
Markenname:	XF
Zertifizierung:	EN10204 3.1 ISO9001 , PED AND AD2000 W0
Modellnummer:	DN15-DN2000

Zahlung und Versand AGB:

Min Bestellmenge:	1pcs
Preis:	USD 1-100 One PCS
Verpackung Informationen:	PLYWOODEN UND PALETTE
Lieferzeit:	15-30DAYS
Zahlungsbedingungen:	L/C, D/A, D/P, T/T, Western Union
Versorgungsmaterial-Fähigkeit:	2000TONS EIN MONAT

Kontakt

BS10 TABELLE D E-Fh schmiedete FLANSCH BS 4504 PN6 PN10 PN16 PN25 PN40 PN63 PN100 PN160

Beschreibung

Erzeugnis-Methode:	Geschmiedet	Standard:	BS4504
Druck:	PN6, PN10; PN16; PN25; PN40; PN63; TABELLE D, BS10 TABELLE E PN100 BS10	Größenstrecke:	DN15-DN2000
Flanschart:	Überziehen Sie Flansch, den Vorhang, Beleg an und Hals schweißen, Gewindeflansch	Material:	Kohlenstoffstahl A105; C22.8; ST37.2; S235JR; Edelstahl 304/304L; 316/316L;
Beschichtung:	Schwarze Farbe, gelbe Farbe, heißes galvanisiertes, kaltes galvanisiert und Öl	Verpackung:	Angemessene Sperrholzkisten oder Palette Seay
Markieren:	TABELLE H schmiedete FLANSCH BS 4504 , FLANSCH BS 4504 PN6 PN10 , BS10 FLANSCH PN160 DER TABELLEN-D

FLANSCH BS4504-PLATTEN-PN10, PN16, BLINDEN SLIP AN UND GESCHWEISSTEN HALS-FLANSCHES MIT DEM HEISSEN BAD GALVANISIERT

Produkt Introducting

Produkt	Warmschmiedenstahlflansche
Standard	BS4504
Flanschart	PLATTE 101; 105 VORHÄNGE; SCHWEISSENDER HALS 111; 112 SLIP AN; 113 VERLEGTE BS10 TABELLE D, GESCHICHTE E, TABELLE F, TABELLE H
Größenstrecke	DN10-DN2000
Druck	PN6; PN10; PN16; PN25; PN40; PN63; PN100
Material	Kohlenstoffstahl A105; C22.8; ST37.2; S235JR; Edelstahl 304/304L; 316/316L;
Verpackung	seay angemessene Sperrholzkisten oder Palette

Produkt: Warmschmiedenstahlflansche

Standard: BS4504

Flanschart: PLATTE 101; 105 VORHÄNGE; SCHWEISSENDER HALS 111; 112 SLIP AN; 113 VERLEGT

Größenstrecke: DN10-DN2000

Druck: PN6; PN10; PN16; PN25; PN40; PN63; PN100

Material: Kohlenstoffstahl A105; C22.8; ST37.2; S235JR; Edelstahl 304/304L; 316/316L;

Verpackung: seay angemessene Sperrholzkisten oder Palette

BS10 TABELLE D E-Fh schmiedete FLANSCH BS 4504 PN6 PN10 PN16 PN25 PN40 PN63 PN100 PN160 0

Flansch-Maße BS 10

Flansch-Maße BS 10 2Table D

Nominal	O.D von		Durchmesser von		Durchmesser von		Nr. von		Durchmesser von		Stärke
Rohrgröße	Rohr		Flansch		Lochkreis		Bolzen		Bolzen

1/2“		21,3		95,3		66,7		4		12,7		4,8
3/4"		26,7		101,6		73,0		4		12,7		4,8
1"		33,4		114,3		82,6		4		12,7		4,8
1 1/4"		42,2		120,7		87,6		4		12,7		6,4
1 1/2“		48,3		133,4		98,4		4		12,7		6,4
2"		60,3		152,4		114,3		4		15,9		7,9
2 1/2“		73,0		165,1		127,0		4		15,9		7,9
3"		88,9		184,2		146,1		4		15,9		9,5
3 1/2“		101,6		203,2		165,1		4		15,9		9,5
4"		114,3		215,9		177,8		4		15,9		9,5
5"		141,3		254,0		209,6		8		15,9		12,7
6"		168,3		279,4		228,6		8		15,9		12,7
7"		190,5		304,8		260,4		8		15,9		12,7
8"		219,1		336,6		292,1		8		15,9		12,7
9"		244,5		368,3		323,9		8		15,9		15,9
10"		273,0		406,4		355,6		8		19,1		15,9
12"		323,9		457,2		406,4		12		19,1		15,9
14"		355,6		527,1		469,9		12		22,2		19,1
16"		406,4		577,9		520,7		12		22,2		19,1
18"		457,2		641,4		584,2		12		22,2		22,2
20"		508,0		704,9		641,4		16		22,5		25,4
24"		609,6		825,5		755,7		16		25,4		28,6

Flansch-Maße BS 10 Tabellen-E

Nominal	Durchmesser von	Durchmesser von		Nr. von	Durchmesser von	Stärke
Rohr-Größe	Flansch	Lochkreis		Bolzen	Bolzen
1/2“	95,3	66,7	4		12,7	6,4
3/4"	101,6	73,0	4		12,7	6,4
1"	114,3	82,6	4		12,7	7,1
1 1/4"	120,7	87,3	4		12,7	7,9
1 1/2“	133,4	98,4	4		12,7	8,7
2"	152,4	114,3	4		15,9	9,5
2 1/2“	165,1	127,0	4		15,9	10,3
3"	184,2	146,1	4		15,9	11,1
3 1/2“	203,2	165,1	8		15,9	11,9
4"	215,9	177,8	8		15,9	12,7
5"	254,0	209,6	8		15,9	14,3
6"	279,4	228,6	8		19,1	17,5
7"	304,8	260,4	8		19,1	19,1
8"	336,6	292,1	8		19,1	19,1
9"	368,3	323,9	12		19,1	20,6
10"	406,4	355,6	12		19,1	22,2
12"	457,2	406,4	12		22,2	25,4
14"	527,2	469,9	12		22,2	25,4
16"	577,9	520,7	12		22,2	25,4
18"	641,4	584,2	16		22,2	28,6
20"	704,9	647,4	16		22,2	31,8
24"	825,5	755,7	16		25,4	38,1

Flansch-Maße BS 10 Tabellen-F

Nominal	O.D. von		Durchmesser von		Durchmesser von		Nr. von		Durchmesser von		Stärke
Rohr-Größe	Rohr		Flansch		Lochkreis		Bolzen		Bolzen
1/2“		21,3		95,3		66,7		4		12,7		9,5

3/4"		26,7		101,6		73,0		4		12,7		9,5
1"		33,4		120,7		87,3		4		15,9		9,5
1 1/4"		42,2		133,4		98,4		4		15,9		12,7
1 1/2“		48,3		139,7		104,8		4		15,9		12,7
2"		60,3		165,1		127,0		4		15,9		15,9
2 1/2“		73,0		184,2		146,1		8		15,9		15,9
3"		88,9		203,2		165,1		8		15,9		15,9
3 1/2“		101,6		215,9		177,8		8		15,9		19,1
4"		114,3		228,6		190,5		8		15,9		19,1
5"		141,3		279,4		235,0		8		19,1		22,2
6"		168,3		304,8		260,4		12		19,1		22,2
7"		190,3		336,6		292,1		12		19,1		22,2
8"		219,1		368,3		323,9		12		19,1		25,4
9"		244,5		406,4		355,6		12		22,2		25,4
10"		273,0		431,8		381,0		12		22,2		25,4
12"		323,0		489,0		438,2		16		22,2		28,6
14"		355,6		552,5		495,3		16		25,4		31,8
16"		406,4		609,6		552,5		20		25,4		31,8
18"		457,2		673,1		609,6		20		28,6		34,9
20"		508,0		736,6		673,1		24		28,6		38,1
24"		609,6		850,9		781,1		24		31,8		41,3

Flansch-Maße BS 10 Tabellen-H

Nominal	Durchmesser von		Durchmesser von		Nr. von		Durchmesser von		Stärke
Rohrgröße	Flansch		Lochkreis		Bolzen		Bolzen
1/2“		114,3		82,6		4		15,9		12,7
3/4"		114,3		82,6		4		15,9		12,7
1"		120,78		87,3		4		15,9		14,3
1 1/4"	133,4		98,4		4		15,9		17,5
1 1/2“		139,7		104,8		4		15,9		17,5
2"	165,1		127,0		4		15,9		19,1
2 1/2“		184,2		146,1		8		15,9		19,1
3"	203,2		165,1		8		15,9		22,2
3 1/2“		215,9		177,8		8		15,9		22,2
4"	228,6		190,5		8		15,9		25,4
5"		279,4		235,0		8		19,1		28,6
6"		304,8		260,4		12		19,1		28,6
7"		336,6		292,1		12		19,1		31,8
8"		368,3		323,9		12		19,1		31,8
9"		406,4		355,6		12		22,2		34,9
10"		431,8		381,0		12		22,2		34,9
12"		489,0		438,2		16		22,2		38,1
14"		552,5		495,3		16		25,4		41,3
16"		609,6		552,5		20		25,4		44,5
18"		673,1		609,6		20		28,6		47,6
20"		736,6		673,1		24		28,6		50,8
24"		850,9		781,1		24		31,8		57,2

Flansch-Maße BS 10 in Millimeter, Flansch-Größen BS 10

NOMINALE BOHRUNG 15	FLANSCH-DURCHMESSER in Millimeter	PCD	BOLZEN	BOLTSIZE	LOCH-GRÖSSE	STÄRKE
Tabelle D	3 3/4"/95	2 5/8"/67	4	1/2“	9/16"/14	3/8"/10
Tabelle E	3 3/4"/95	2 5/8"/67	4	1/2“	9/16"/14	3/8"/10
Tabelle F	3 3/4"/95	2 5/8"/67	4	1/2“	9/16"/14	3/8"/10
Tabelle H	4 1/2“/114	3 1/4"/83	4	5/8"	11/16"/17	1/2“/13
Tabelle J	4 1/2“/114	3 1/4"/83	4	5/8"	11/16"/17	5/8"/16
Tabelle K	4 1/2“/114	3 1/4"/83	4	5/8"	11/16"/17	3/4"/19
NOMINALE BOHRUNG 20	FLANSCH-DURCHMESSER in Millimeter	PCD	BOLZEN	BOLTSIZE	LOCH-GRÖSSE	STÄRKE
Tabelle D	4"/102"	2 7/8"/73"	4	1/2“	9/16"/14"	3/8"/10"
Tabelle E	4"/102"	2 7/8"/73"	4	1/2“	9/16"/14"	3/8"/10"
Tabelle F	4"/102"	2 7/8"/73"	4	1/2“	9/16"/14"	3/8"/10"
Tabelle H	4 1/2“/114"	3 1/4"/83"	4	5/8"	11/16"/17"	1/2“/13"
Tabelle J	4 1/2“/114"	3 1/4"/83"	4	5/8"	11/16"/17"	5/8"/16"
Tabelle K	4 1/2“/114"	3 1/4"/83"	4	5/8"	11/16"/17"	3/4"/19"
NOMINALE BOHRUNG 25	FLANSCH-DURCHMESSER	PCD	BOLZEN	BOLTSIZE	LOCH-GRÖSSE	STÄRKE
Tabelle D	4 1/2“/114	3 1/4"/83	4	1/2“	9/16"/14	3/8"/10
Tabelle E	4 1/2“/114	3 1/4"/83	4	1/2“	9/16"/14	3/8"/10
Tabelle F	4 3/4"/121	3 7/16"/87	4	5/8"	9/16"/14	3/8"/10
Tabelle H	4 3/4"/121	3 7/16"/87	4	5/8"	11/16"/17	9/16"/14
Tabelle J	4 3/4"/121	3 7/16"/87	4	5/8"	11/16"/17	3/4"/19
Tabelle K	5"/127	3 3/4"/95	4	5/8"	11/16"/17	7/8"/22
NOMINALE BOHRUNG 32	FLANSCH-DURCHMESSER	PCD	BOLZEN	BOLTSIZE	LOCH-GRÖSSE	STÄRKE
Tabelle D	4 3/4"/121	3 7/16"/87	4	1/2“	9/16"/14	1/2“/13
Tabelle E	4 3/4"/121	3 7/16"/87	4	1/2“	9/16"/14	1/2“/13
Tabelle F	5 1/4"/133	3 7/8"/98	4	5/8"	11/16"/17	1/2“/13
Tabelle H	5 1/4"/133	3 7/8"/98	4	5/8"	11/16"/17	11/16"/17
Tabelle J	5 1/4"/133	3 7/8"/98	4	5/8"	11/16"/17	3/4"/19
Tabelle K	5 1/4"/133	3 7/8"/98	4	5/8"	11/16"/17	7/8"/22
NOMINALE BOHRUNG 40	FLANSCH-DURCHMESSER	PCD	BOLZEN	BOLTSIZE	LOCH-GRÖSSE	STÄRKE
Tabelle D	5 1/4"/133	3 7/8"/98	4	1/2“	9/16"/14	1/2“/13
Tabelle E	5 1/4"/133	3 7/8"/98	4	1/2“	9/16"/14	1/2“/13
Tabelle F	5 1/2“/140	4 1/8"/105	4	5/8"	11/16"/17	1/2“/13
Tabelle H	5 1/2“/140	4 1/8"/105	4	5/8"	11/16"/17	11/16"/17
Tabelle J	5 1/2“/140	4 1/8"/105	4	5/8"	11/16"/17	7/8"/22
Tabelle K	6"/152	4 1/2“/114	4	3/4"	7/8"/22	1"/25
NOMINALE BOHRUNG 50	FLANSCH-DURCHMESSER	PCD	BOLZEN	BOLTSIZE	LOCH-GRÖSSE	STÄRKE
Tabelle D	6"/152	4 1/2“/114	4	5/8"	11/16"/17	9/16"/14
Tabelle E	6"/152	4 1/2“/114	4	5/8"	11/16"/17	9/16"/14
Tabelle F	6 1/2“/165	5"/127	4	5/8"	11/16"/17	5/8"/16
Tabelle H	6 1/2“/165	5"/127	4	5/8"	11/16"/17	3/4"/19
Tabelle J	6 1/2“/165	5"/127	4	3/4"	7/8"/22	1"/25
Tabelle K	6 1/2“/165	5"/127	8	5/8"	11/16"/17	1"/25
NOMINALE BOHRUNG 65	FLANSCH-DURCHMESSER	PCD	BOLZEN	BOLTSIZE	LOCH-GRÖSSE	STÄRKE
Tabelle D	6 1/2“/165	5"/127	4	5/8"	11/16"/17	9/16"/14
Tabelle E	6 1/2“/165	5"/127	4	5/8"	11/16"/17	9/16"/14
Tabelle F	7 1/4"/184	5 3/4"/146	8	5/8"	11/16"/17	5/8"/16
Tabelle H	7 1/4"/184	5 3/4"/146	8	5/8"	11/16"/17	3/4"/19
Tabelle J	7 1/4"/184	5 3/4"/146	8	3/4"	7/8"/22	1"/25
Tabelle K	7 1/4"/184	5 3/4"/146	8	3/4"	7/8"/22	1 1/8"/29
NOMINALE BOHRUNG 80	FLANSCH-DURCHMESSER	PCD	BOLZEN	BOLTSIZE	LOCH-GRÖSSE	STÄRKE
Tabelle D	8 1/2“/216	7"/178	4	5/8"	11/16"/17	11/16"/17
Tabelle E	8 1/2“/216	7"/178	8	5/8"	11/16"/17	11/16"/17
Tabelle F	9"/229	7 1/2“/191	8	5/8"	11/16"/17	3/4"/19
Tabelle H	9"/229	7 1/2“/191	8	5/8"	11/16"/17	1"/25
Tabelle J	9"/229	7 1/2“/191	8	3/4"	7/8"/22	1 3/8"/35
Tabelle K	9 1/2“/241	7 3/4"/197	8	7/8"	1"/25	1 3/8"/35
NOMINALE BOHRUNG 100	FLANSCH-DURCHMESSER	PCD	BOLZEN	BOLTSIZE	LOCH-GRÖSSE	STÄRKE
Tabelle D	8 1/2“/216	7"/178	4	5/8"	11/16"/17	11/16"/17
Tabelle E	8 1/2“/216	7"/178	8	5/8"	11/16"/17	11/16"/17
Tabelle F	9"/229	7 1/2“/191	8	5/8"	11/16"/17	3/4"/19
Tabelle H	9"/229	7 1/2“/191	8	5/8"	11/16"/17	1"/25
Tabelle J	9"/229	7 1/2“/191	8	3/4"	7/8"/22	1 3/8"/35
Tabelle K	9 1/2“/241	7 3/4"/197	8	7/8"	1"/25	1 3/8"/35

FAQ

1. wer sind wir?
Wir werden in Hebei, China, beginnen ab 2001, verkaufen nach Südasien (7,69%), Südeuropa (7,69%), Nordeuropa (7,69%), Mittelamerika (7,69%), Westeuropa (7,69%), Ost-Asien (7,69%), mittlerer Osten (7,69%), Ozeanien (7,69%), Afrika (7,69%), Südostasien (7,69%), Osteuropa (7,69%), Südamerika (7,69%), Nordamerika (7,69%) angesiedelt. Es gibt über 101-200 Menschen in unserem Büro total.

2. wie können wir Qualität garantieren?
Immer eine Vorproduktionsprobe vor Massenproduktion;
Immer Endprüfung vor Versand;

3.what kann Sie von uns kaufen?
Flansch, Ellbogen, Fitting

4. warum sollten Sie von uns nicht von anderen Lieferanten kaufen?
Null

5. welche Dienstleistungen können wir erbringen?
Geltende Lieferbedingungen: UHRKETTE, CFR, CIF, EXW FAS CIP, FCA, CPT, DEQ, DDP, DDU, Kurierdienst, DAF;
Geltende Zahlungs-Währung: USD, EUR, JPY, HKD, GBP, CNY;
Geltende Zahlungs-Art: T/T, L/C, D/P D/A, Bargeld;
Sprache gesprochen: Englisch, Chinesen, russisch

Kontakt:

Verkaufsleiter: Annie

HOCHDRUCKflansch UND FITTING CO., LTD. HEBEIS XINFENG.

Fügen Sie. hinzu: Mencun-Grafschaft, Cangzhou-Stadt, Hebei-Provinz, China 061400

Mobile: 86 18031772012 (wechat, whatsapp)

Telefon: 86-317-6016612

E-Mail: info3@hbxfgj.com

Skype: annie1989723

QQ: 532326446

Größe und Tag:

304 316 FLANSCH BS4504 PN6,

FLANSCH BS4504 PN6 CT20 16MN,

Flansche BS4504 PN10 PN100

Kontaktdaten

Hebei Xinfeng High-pressure Flange and Pipe Fitting Co., Ltd.

Ansprechpartner: Miss. Mandy Liu

Telefon: 0086 18903173335

Faxen: 86-0317-6853077-6723871

Andere Produkte

BS 4504 PN25 Schweißhalsflansche aus Kohlenstoffstahl für industrielle Rohrleitungen

Größe: DN15-DN2000, DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN2000

Typ der Flansche: WN SO PL, QUERSTATION, SCHALTER, IF/SE, TH

Druck: PN6, PN10, PN16, PN25, PN40, PN64, PN100, PN160

Material: Kohlenstoffstahl, S235JR, RST37-2, A105, Tainless-Stahl, ASTM A182, F304/304L, F316/316L, 316Ti, 321

BS 4504 Blinde Flansche aus Kohlenstoffstahl für Pn2.5/6/10/16/25/40

Verfahren: Schmiede

Material: Kohlenstoffstahl, S235JR, RST37-2, A105, Tainless-Stahl, ASTM A182, F304/304L, F316/316L, 316Ti, 321

Verbindungsart: Das Schweißen des Halses, gleiten auf, blind, das Sockel-Schweißen, verlegt

Größe: DN15-DN2000, DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN2000

Flansche BS 4504 Schweißhalsrutsche auf Kohlenstoffstahlflansche

Anwendung: Erdöl, Chemie, Energie, Gas, Metallurgie, Schiffbau, Bauwesen usw.

Material: Kohlenstoffstahl, S235JR, RST37-2, A105, Tainless-Stahl, ASTM A182, F304/304L, F316/316L, 316Ti, 321

Typ der Flansche: WN SO PL, QUERSTATION, SCHALTER, IF/SE, TH

Bescheinigung: ISO, CER, API, BV, etc.

BS 4504 Kohlenstoffgeformtes Stahl-Slip-On-Flangenhersteller

Dichtungsfläche: RF, FF. Schwarze Farbe, gelbe Farbe, transparentes Farben-, kaltes und heißesbad galvanisieren

Größe: DN15-DN2000, DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN2000

Bescheinigung: ISO, CER, API, BV, etc.

Verfahren: Schmiede

PN10 Kohlenstoffstahl BS 4504 Schlupfflächen für den Schweißhals

Größe: DN15-DN2000, DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN2000

Bescheinigung: ISO, CER, API, BV, etc.

Anwendung: Erdöl, Chemie, Energie, Gas, Metallurgie, Schiffbau, Bauwesen usw.

Druck: PN6, PN10, PN16, PN25, PN40, PN64, PN100, PN160

BS10 TABELLE D E-Fh schmiedete FLANSCH BS 4504 PN6 PN10 PN16 PN25 PN40 PN63 PN100 PN160

BS10 TABELLE D E-Fh schmiedete FLANSCH BS 4504 PN6 PN10 PN16 PN25 PN40 PN63 PN100 PN160

BS10 TABELLE D E-Fh schmiedete FLANSCH BS 4504 PN6 PN10 PN16 PN25 PN40 PN63 PN100 PN160

TABELLE H schmiedete FLANSCH BS 4504

FLANSCH BS 4504 PN6 PN10

BS10 FLANSCH PN160 DER TABELLEN-D

Flansch-Maße BS 10

Flansch-Maße BS 10 2Table D

Flansch-Maße BS 10 Tabellen-E

Flansch-Maße BS 10 Tabellen-F

Flansch-Maße BS 10 Tabellen-H

Flansch-Maße BS 10 in Millimeter, Flansch-Größen BS 10

NOMINALE BOHRUNG

15

FLANSCH-DURCHMESSER in Millimeter

PCD

BOLZEN

BOLTSIZE

LOCH-GRÖSSE

STÄRKE

NOMINALE BOHRUNG

20

FLANSCH-DURCHMESSER in Millimeter

PCD

BOLZEN

BOLTSIZE

LOCH-GRÖSSE

STÄRKE

NOMINALE BOHRUNG

25

FLANSCH-DURCHMESSER

PCD

BOLZEN

BOLTSIZE

LOCH-GRÖSSE

STÄRKE

NOMINALE BOHRUNG

32

FLANSCH-DURCHMESSER

PCD

BOLZEN

BOLTSIZE

LOCH-GRÖSSE

STÄRKE

NOMINALE BOHRUNG

40

FLANSCH-DURCHMESSER

PCD

BOLZEN

BOLTSIZE

LOCH-GRÖSSE

STÄRKE

NOMINALE BOHRUNG

50

FLANSCH-DURCHMESSER

PCD

BOLZEN

BOLTSIZE

LOCH-GRÖSSE

STÄRKE

NOMINALE BOHRUNG

65

FLANSCH-DURCHMESSER

PCD

BOLZEN

BOLTSIZE

LOCH-GRÖSSE

STÄRKE

NOMINALE BOHRUNG

80

FLANSCH-DURCHMESSER

PCD

BOLZEN

BOLTSIZE

LOCH-GRÖSSE

STÄRKE

NOMINALE BOHRUNG

100

FLANSCH-DURCHMESSER

PCD
