Produktdetails:
|
| Standard: | ASME B16.9 | Material: | A234 WPB |
|---|---|---|---|
| Größe: | 1/2“ - 48" | Stärke: | SCH5, SCH10, SCH20, SCH30, GESCHLECHTSKRANKHEIT, SCH40, SCH80, SCH120, SCH160 |
| Radius: | L/R UND S/R | Winkel: | 45D 90D 180D |
| Paket: | Sperrholzkisten und Paletten | Beschichtung: | Schwarze Farbe, Öl, kaltes galvanisiert und heißes galvanisiert |
| Markieren: | Kolben B16.9 schweißte Fitting,ASME-Kolben schweißte Fitting SCH10,Schwarz-Stahlellbogen ASME SCH80 |
||

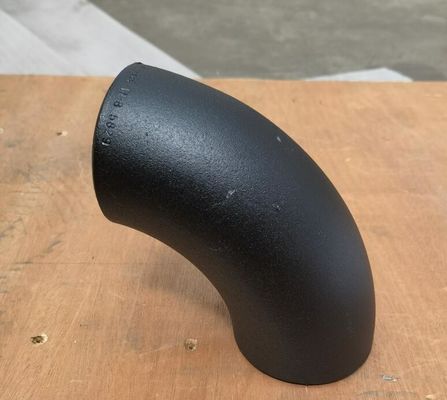

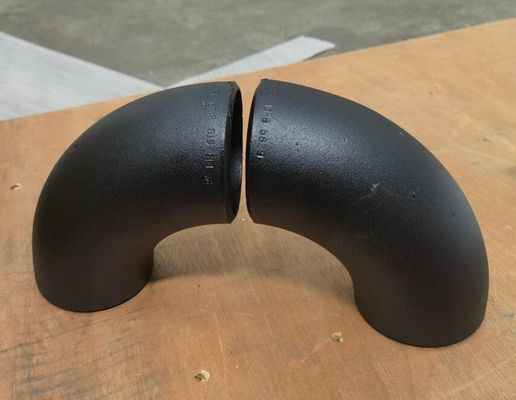

KOLBEN ASME B16.9 SCHWEISSTE FITTINGS-SCHWARZEN FARBEN-ELLBOGEN
Material: A234 WPB SS304/304L SS316/316L
Größe: 1/2“ - 48"
Stärke: SCH5, SCH10, SCH20, SCH30, GESCHLECHTSKRANKHEIT, SCH40, SCH80, SCH120, SCH160
Radius: L/R UND S/R
Winkel: 45D 90D 180D
Beschichtung: Schwarze Farbe, Öl, kaltes galvanisiert und heißes galvanisiert
Paket: Sperrholzkisten und Paletten

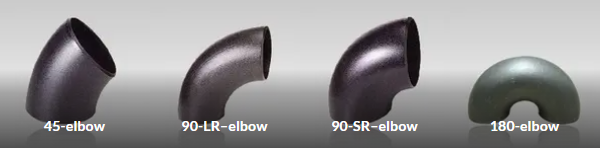

45 Grad-Ellbogen Degree/90 Degree/180, langer Radius/kurzer Radius-Ellbogen
• Standards:
ASTM A234 WPB, ASME B16.9, MSS SP-43, LÄRM 2617, JIS B2313

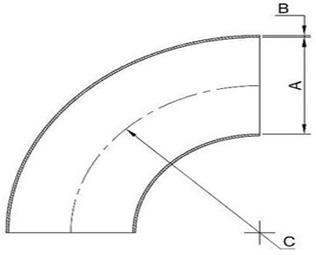

90 Ellbogen-Radius = 1.5d
INNERE |
WAND |
MITTELLINIE |
GEWICHT |
|---|---|---|---|
| Durchmesser | Stärke | Radius | Pro Stück |
| ‚A‘ Millimeter | ‚B‘ Millimeter | ‚C‘ Millimeter | Kilos |
| 15 | 1,50 | 30 | 0,03 |
| 20 | 1,50 | 35 | 0,04 |
| 25 | 1,50 | 32,5 | 0,06 |
| 32 | 1,50 | 45 | 0,11 |
| 40 | 1,50 | 60 | 0,20 |
| 50 | 2,00 | 73 | 0,31 |
| 65 | 2,00 | 95 | 0,52 |
| 80 | 2,00 | 123 | 0,77 |
| 100 | 2,00 | 150 | 1,20 |
| 100 | 3,00 | 150 | 1,79 |
| 125 | 2,00 | 188 | 1,88 |
| 150 | 2,00 | 225 | 2,69 |
| 150 | 3,00 | 225 | 4,09 |
| GEWICHTE INSTALLATIONEN | ||||||||
|---|---|---|---|---|---|---|---|---|
| NPS Zoll |
ELLBÖGEN 1.5D |
ELLBÖGEN 1.5D |
||||||
| Sch. 5S |
Sch. 10S |
Sch. 40S |
Sch. 80S |
Sch. 5S |
Sch. 10S |
Sch. 40S |
Sch. 80S |
|
| 1/2 | 0,05 | 0,06 | 0,08 | 0,10 | 0,03 | 0,04 | 0,05 | 0,07 |
| 3/4 | 0,06 | 0,07 | 0,09 | 0,11 | 0,04 | 0,05 | 0,06 | 0,07 |
| 1 | 0,09 | 0,15 | 0,18 | 0,20 | 0,06 | 0,10 | 0,12 | 0,13 |
| 1 1/4 | 0,13 | 0,20 | 0,25 | 0,35 | 0,09 | 0,13 | 0,17 | 0,12 |
| 1 1/2 | 0,18 | 0,30 | 0,40 | 0,50 | 0,12 | 0,20 | 0,27 | 0,33 |
| 2 | 0,30 | 0,50 | 0,70 | 0,90 | 0,20 | 0,33 | 0,47 | 0,60 |
| 2 1/2 | 0,60 | 0,85 | 1,35 | 1,80 | 0,40 | 0,60 | 0,90 | 1,20 |
| 3 | 0,90 | 1,30 | 2,00 | 2,90 | 0,60 | 0,90 | 1,35 | 1,90 |
| 4 | 1,40 | 2,00 | 4,00 | 5,90 | 0,90 | 1,35 | 2,65 | 3,90 |
| 5 | 2,90 | 3,60 | 6,50 | 9,70 | 1,95 | 2,40 | 4,35 | 6,50 |
| 6 | 4,00 | 5,00 | 10,5 | 16,0 | 2,70 | 3,35 | 7,00 | 10,5 |
| 8 | 7,40 | 10,0 | 21,5 | 33,5 | 4,90 | 6,70 | 14,5 | 22,5 |
| 10 | 13,6 | 16,8 | 38,5 | 52,5 | 9,10 | 11,2 | 25,6 | 35,0 |
| 12 | 23,4 | 27,0 | 59,0 | 79,0 | 15,6 | 18,0 | 39,5 | 53,0 |
| 14 | 29,0 | 35,0 | 70,0 | 94,0 | 19,3 | 23,5 | 47,0 | 63,0 |
| 16 | 41,3 | 47,0 | 95,0 | 125 | 27,5 | 31,5 | 63,5 | 84,0 |
| 18 | 51,8 | 59,0 | 120 | 158 | 34,5 | 39,5 | 80,0 | 105 |
| 20 | 73,0 | 85,0 | 146 | 194 | 49,0 | 57,0 | 98,0 | 129 |
| 24 | 122 | 140 | 210 | 282 | 82,0 | 94,0 | 140 | 188 |
| Edelstahl-Kolben-Schweißungs-Installationen | |
|---|---|
| Installations-Arten | 90º LRs, 90º SRs, 45º stößt, Konzentrische Reduzierer, Exzenterreduzierer, T-Stücke, T-Stücke und Stub Ends Fittings verringernd |
| Größen | 1/2“ – 12" |
| Zeitpläne | Sch 10S - 80S |
* Hochdruckbewertungen und größere Größen als über verfügbarem auf Anfrage aufgelistet.
