Produktdetails:
|
| Schweißensart: | Kolben geschweißt | Material: | Kohlenstoffstahl, Edelstahl |
|---|---|---|---|
| Standard: | ANSI B16.9, SGP, LÄRM, GOST, EN | Größe: | 1/2“ - 64" |
| Stärke: | SCH5, SCH10, SCH20, GESCHLECHTSKRANKHEIT, SCH40, SCH80, SCH160 | Ellbogen-Grad: | 45D, 90D, 180D |
| Radius: | KURZER RADIUS, LANGER RADIUS, 3D, 5D | Lieferbedingungen: | FOB/CIF/CFR |
| Zahlungsbedingung: | T/T, L/C, ZAHLUNG D/P 30% ADVATANGE | ||
| Markieren: | Kolben geschweißtes Fitting ASME B16.9,schwarzes Farben-Fitting ASME B16.9,asme Ellbogen T-Stück Reduzierer-Kappe |
||
STAHLkolben SCHWEISSTE PASSENDEN ELLBOGEN ASME B16.9, T-STÜCK, REDUZIERER, KAPPE MIT SCHWARZER FARBE
Produkt-Beschreibung
| Art | STAHLFitting ASME B16.9 |
| Größe | Nahtlose Installationen: 1/2 " ~24" DN15~DN600 Geschweißte Installationen: 1/2 " ~100" DN15~DN2500 |
| Wandstärke | sch10, sch20, sch30, Geschlechtskrankheit, sch40, sch60, xs, sch80, sch100, sch120, sch140, sch160, xxs, Geschlechtskrankheit, sch5s, sch20s, sch40s, sch80s |
| Standards | ANSI B16.9, ASME, LÄRM2506, JIS, BS, GOST |
| Material | Kohlenstoffstahl: ASTM/ASME A234 WPB, WPC, ST37-2, ST54 Legierter Stahl: ASTM/ASME A234 WP9-WP12-WP11-WP22-WP5-WP91 Edelstahl: ASTM/ASME A403 WP 304-304L, WP 316-316L, WP 321.201 |
| Oberflächenbehandlung | Transparentes Öl, rostfreies schwarzes Öl oder heißes galvanisiert |
| Verpackung | Holzetui, Palette oder als Anforderung der Kunden |
| Anwendungen | Erdöl, Chemikalie, Energie, Gas, Metallurgie, Schiffbau, Bau, usw. |
| Minimaler Auftrag | 10-teilig |
| Lieferfrist | 7 nach Eingang der Vorauszahlung |
| Bescheinigung | ASME, ISO9001: 2000 |
| Lieferbedingung | UHRKETTE (30% Anzahlung im Voraus, die Balance vor Versand) CIF oder C&F (30% im Voraus, das Abwägung gegen mit die Kopie von B/L) |

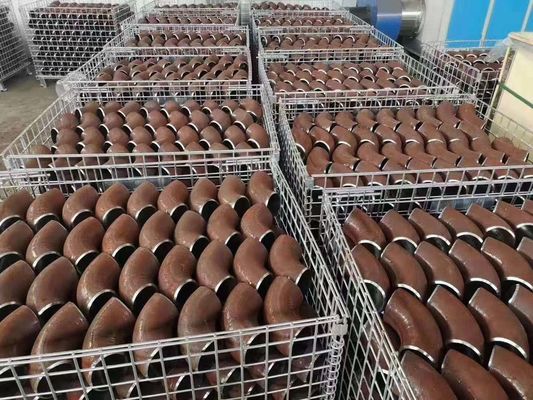

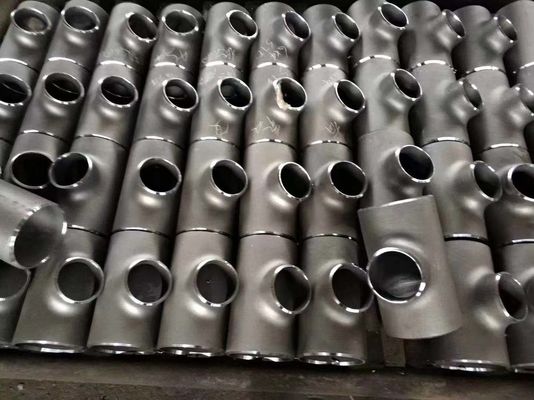

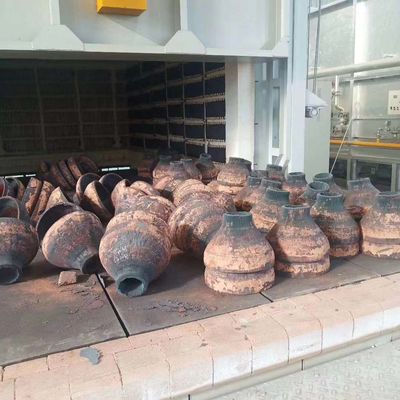

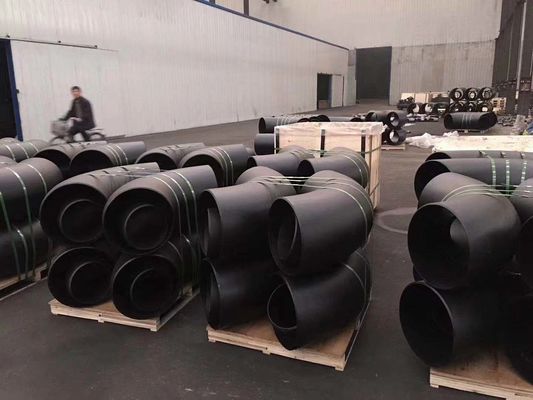

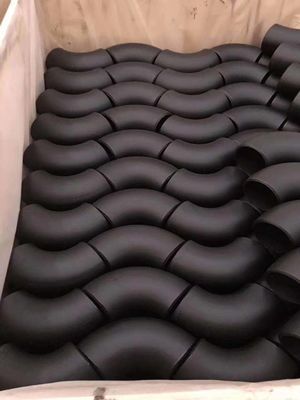

Produktbild
Kohlenstoffstahl A234WPB, SS304/L, SS316L-ELLBOGEN, ELLBOGEN 45D/90D/180D, Fitting stoßen Hersteller
Maße von Grad-Fitting ASTM A105 45 des Kohlenstoffstahl-Sch60 stoßen
| NPS | O.D. D |
90° Langes Rad Mitte zu beenden |
45° Langes Rad Mitte zu beenden B |
90° 3D Mitte zu beenden |
45° 3D Mitte zu beenden B |
| 1/2 | 21,3 | 38 | 16 | / | / |
| 3/4 | 26,7 | 38 | 19 | 57 | 24 |
| 1 | 33,4 | 38 | 22 | 76 | 31 |
| 1.1/4 | 42,2 | 48 | 25 | 95 | 39 |
| 1.1/2 | 48,3 | 57 | 29 | 114 | 47 |
| 2 | 60,3 | 76 | 35 | 152 | 63 |
| 2.1/2 | 73 | 95 | 44 | 190 | 79 |
| 3 | 88,9 | 114 | 51 | 229 | 95 |
| 3.1/2 | 101,6 | 133 | 57 | 267 | 111 |
| 4 | 114,3 | 152 | 64 | 305 | 127 |
| 5 | 141,3 | 190 | 79 | 381 | 157 |
| 6 | 168,3 | 229 | 95 | 457 | 189 |
| 8 | 219,1 | 305 | 127 | 610 | 252 |
| 10 | 273 | 381 | 159 | 762 | 316 |
| 12 | 323,8 | 457 | 190 | 914 | 378 |
| 14 | 355,6 | 533 | 222 | 1067 | 441 |
| 16 | 406,4 | 610 | 254 | 1219 | 505 |
| 18 | 457 | 686 | 286 | 1372 | 568 |
| 20 | 508 | 762 | 318 | 1524 | 632 |
| 22 | 559 | 838 | 343 | 1676 | 694 |
| 24 | 610 | 914 | 381 | 1829 | 757 |
| 26 | 660 | 991 | 406 | 1981 | 821 |
| 28 | 711 | 1067 | 438 | 2134 | 883 |
| 30 | 762 | 1143 | 470 | 2286 | 946 |
| 32 | 813 | 1219 | 502 | 2438 | 1010 |
| 34 | 864 | 1295 | 533 | 2591 | 1073 |
| 36 | 914 | 1372 | 565 | 2743 | 1135 |
| 38 | 965 | 1448 | 600 | 2896 | 1200 |
| 40 | 1016 | 1524 | 632 | 3048 | 1264 |
| 42 | 1067 | 1600 | 660 | 3200 | 1326 |
| 44 | 1118 | 1676 | 695 | 3353 | 1389 |
| 46 | 1168 | 1753 | 727 | 3505 | 1453 |
| 48 | 1219 | 1829 | 759 | 3658 | 1516 |
