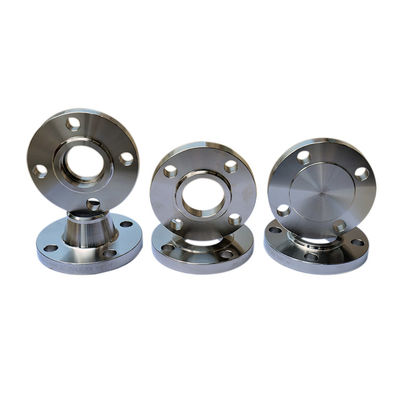

DN15 DN2000 zum CS SS BS10 FLANSCHEN heißes galvanisiertes Bad BS 4504 PN10 PN16 ST37.2

Großes Bild : DN15 DN2000 zum CS SS BS10 FLANSCHEN heißes galvanisiertes Bad BS 4504 PN10 PN16 ST37.2

Produktdetails:

Herkunftsort:	China
Markenname:	XF
Zertifizierung:	EN10204 3.1 ISO9001 , PED AND AD2000 W0
Modellnummer:	DN15-DN2000

Zahlung und Versand AGB:

Min Bestellmenge:	1pcs
Preis:	USD 1-100 One PCS
Verpackung Informationen:	PLYWOODEN UND PALETTE
Lieferzeit:	15-30DAYS
Zahlungsbedingungen:	L/C, D/A, D/P, T/T, Western Union
Versorgungsmaterial-Fähigkeit:	2000TONS EIN MONAT

Kontakt

DN15 DN2000 zum CS SS BS10 FLANSCHEN heißes galvanisiertes Bad BS 4504 PN10 PN16 ST37.2

Beschreibung

Erzeugnis-Methode:	Geschmiedet	Standard:	BS4504
Druck:	PN6, PN10; PN16; PN25; PN40; PN63; TABELLE D, BS10 TABELLE E PN100 BS10	Größenstrecke:	DN15-DN2000
Flanschart:	Überziehen Sie Flansch, den Vorhang, Beleg an und Hals schweißen, Gewindeflansch	Material:	Kohlenstoffstahl A105; C22.8; ST37.2; S235JR; Edelstahl 304/304L; 316/316L;
Beschichtung:	Schwarze Farbe, gelbe Farbe, heißes galvanisiertes, kaltes galvanisiert und Öl	Verpackung:	Angemessene Sperrholzkisten oder Palette Seay
Markieren:	DN2000 CS SS BS10 FLANSCHEN BS 4504 , FLANSCH BS 4504 PN16 ST37.2 , heißes Bad bs4504 pn10 galvanisierte

FLANSCH BS4504-PLATTEN-PN10, PN16, BLINDEN SLIP AN UND GESCHWEISSTEN HALS-FLANSCHES MIT DEM HEISSEN BAD GALVANISIERT

Produkt Introducting

Produkt	Warmschmiedenstahlflansche
Standard	BS4504
Flanschart	PLATTE 101; 105 VORHÄNGE; SCHWEISSENDER HALS 111; 112 SLIP AN; 113 VERLEGTE BS10 TABELLE D, GESCHICHTE E, TABELLE F, TABELLE H
Größenstrecke	DN10-DN2000
Druck	PN6; PN10; PN16; PN25; PN40; PN63; PN100
Material	Kohlenstoffstahl A105; C22.8; ST37.2; S235JR; Edelstahl 304/304L; 316/316L;
Verpackung	seay angemessene Sperrholzkisten oder Palette

Produkt: Warmschmiedenstahlflansche

Standard: BS4504

Flanschart: PLATTE 101; 105 VORHÄNGE; SCHWEISSENDER HALS 111; 112 SLIP AN; 113 VERLEGT

Größenstrecke: DN10-DN2000

Druck: PN6; PN10; PN16; PN25; PN40; PN63; PN100

Material: Kohlenstoffstahl A105; C22.8; ST37.2; S235JR; Edelstahl 304/304L; 316/316L;

Verpackung: seay angemessene Sperrholzkisten oder Palette

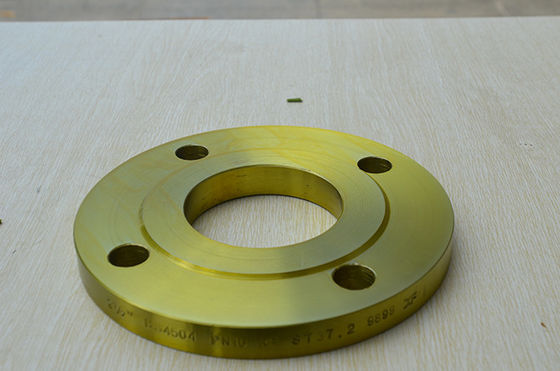

DN15 DN2000 zum CS SS BS10 FLANSCHEN heißes galvanisiertes Bad BS 4504 PN10 PN16 ST37.2 0

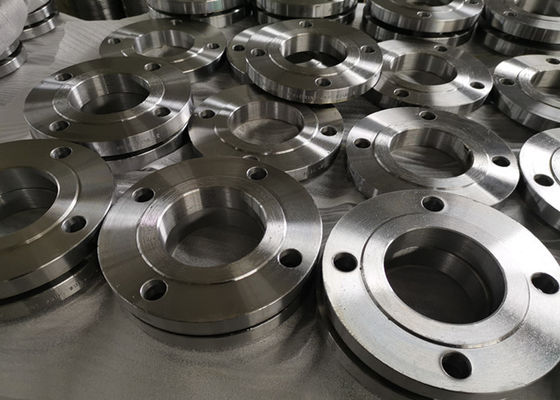

DN15 DN2000 zum CS SS BS10 FLANSCHEN heißes galvanisiertes Bad BS 4504 PN10 PN16 ST37.2 1

Flansch-Maße BS 10

Flansch-Maße BS 10 2Table D

Nominal	O.D von		Durchmesser von		Durchmesser von		Nr. von		Durchmesser von		Stärke
Rohrgröße	Rohr		Flansch		Lochkreis		Bolzen		Bolzen

1/2“		21,3		95,3		66,7		4		12,7		4,8
3/4"		26,7		101,6		73,0		4		12,7		4,8
1"		33,4		114,3		82,6		4		12,7		4,8
1 1/4"		42,2		120,7		87,6		4		12,7		6,4
1 1/2“		48,3		133,4		98,4		4		12,7		6,4
2"		60,3		152,4		114,3		4		15,9		7,9
2 1/2“		73,0		165,1		127,0		4		15,9		7,9
3"		88,9		184,2		146,1		4		15,9		9,5
3 1/2“		101,6		203,2		165,1		4		15,9		9,5
4"		114,3		215,9		177,8		4		15,9		9,5
5"		141,3		254,0		209,6		8		15,9		12,7
6"		168,3		279,4		228,6		8		15,9		12,7
7"		190,5		304,8		260,4		8		15,9		12,7
8"		219,1		336,6		292,1		8		15,9		12,7
9"		244,5		368,3		323,9		8		15,9		15,9
10"		273,0		406,4		355,6		8		19,1		15,9
12"		323,9		457,2		406,4		12		19,1		15,9
14"		355,6		527,1		469,9		12		22,2		19,1
16"		406,4		577,9		520,7		12		22,2		19,1
18"		457,2		641,4		584,2		12		22,2		22,2
20"		508,0		704,9		641,4		16		22,5		25,4
24"		609,6		825,5		755,7		16		25,4		28,6

Flansch-Maße BS 10 Tabellen-E

Nominal	Durchmesser von	Durchmesser von		Nr. von	Durchmesser von	Stärke
Rohr-Größe	Flansch	Lochkreis		Bolzen	Bolzen
1/2“	95,3	66,7	4		12,7	6,4
3/4"	101,6	73,0	4		12,7	6,4
1"	114,3	82,6	4		12,7	7,1
1 1/4"	120,7	87,3	4		12,7	7,9
1 1/2“	133,4	98,4	4		12,7	8,7
2"	152,4	114,3	4		15,9	9,5
2 1/2“	165,1	127,0	4		15,9	10,3
3"	184,2	146,1	4		15,9	11,1
3 1/2“	203,2	165,1	8		15,9	11,9
4"	215,9	177,8	8		15,9	12,7
5"	254,0	209,6	8		15,9	14,3
6"	279,4	228,6	8		19,1	17,5
7"	304,8	260,4	8		19,1	19,1
8"	336,6	292,1	8		19,1	19,1
9"	368,3	323,9	12		19,1	20,6
10"	406,4	355,6	12		19,1	22,2
12"	457,2	406,4	12		22,2	25,4
14"	527,2	469,9	12		22,2	25,4
16"	577,9	520,7	12		22,2	25,4
18"	641,4	584,2	16		22,2	28,6
20"	704,9	647,4	16		22,2	31,8
24"	825,5	755,7	16		25,4	38,1

Flansch-Maße BS 10 Tabellen-F

Nominal	O.D. von		Durchmesser von		Durchmesser von		Nr. von		Durchmesser von		Stärke
Rohr-Größe	Rohr		Flansch		Lochkreis		Bolzen		Bolzen
1/2“		21,3		95,3		66,7		4		12,7		9,5

3/4"		26,7		101,6		73,0		4		12,7		9,5
1"		33,4		120,7		87,3		4		15,9		9,5
1 1/4"		42,2		133,4		98,4		4		15,9		12,7
1 1/2“		48,3		139,7		104,8		4		15,9		12,7
2"		60,3		165,1		127,0		4		15,9		15,9
2 1/2“		73,0		184,2		146,1		8		15,9		15,9
3"		88,9		203,2		165,1		8		15,9		15,9
3 1/2“		101,6		215,9		177,8		8		15,9		19,1
4"		114,3		228,6		190,5		8		15,9		19,1
5"		141,3		279,4		235,0		8		19,1		22,2
6"		168,3		304,8		260,4		12		19,1		22,2
7"		190,3		336,6		292,1		12		19,1		22,2
8"		219,1		368,3		323,9		12		19,1		25,4
9"		244,5		406,4		355,6		12		22,2		25,4
10"		273,0		431,8		381,0		12		22,2		25,4
12"		323,0		489,0		438,2		16		22,2		28,6
14"		355,6		552,5		495,3		16		25,4		31,8
16"		406,4		609,6		552,5		20		25,4		31,8
18"		457,2		673,1		609,6		20		28,6		34,9
20"		508,0		736,6		673,1		24		28,6		38,1
24"		609,6		850,9		781,1		24		31,8		41,3

Flansch-Maße BS 10 Tabellen-H

Nominal	Durchmesser von		Durchmesser von		Nr. von		Durchmesser von		Stärke
Rohrgröße	Flansch		Lochkreis		Bolzen		Bolzen
1/2“		114,3		82,6		4		15,9		12,7
3/4"		114,3		82,6		4		15,9		12,7
1"		120,78		87,3		4		15,9		14,3
1 1/4"	133,4		98,4		4		15,9		17,5
1 1/2“		139,7		104,8		4		15,9		17,5
2"	165,1		127,0		4		15,9		19,1
2 1/2“		184,2		146,1		8		15,9		19,1
3"	203,2		165,1		8		15,9		22,2
3 1/2“		215,9		177,8		8		15,9		22,2
4"	228,6		190,5		8		15,9		25,4
5"		279,4		235,0		8		19,1		28,6
6"		304,8		260,4		12		19,1		28,6
7"		336,6		292,1		12		19,1		31,8
8"		368,3		323,9		12		19,1		31,8
9"		406,4		355,6		12		22,2		34,9
10"		431,8		381,0		12		22,2		34,9
12"		489,0		438,2		16		22,2		38,1
14"		552,5		495,3		16		25,4		41,3
16"		609,6		552,5		20		25,4		44,5
18"		673,1		609,6		20		28,6		47,6
20"		736,6		673,1		24		28,6		50,8
24"		850,9		781,1		24		31,8		57,2

Flansch-Maße BS 10 in Millimeter, Flansch-Größen BS 10

NOMINALE BOHRUNG 15	FLANSCH-DURCHMESSER in Millimeter	PCD	BOLZEN	BOLTSIZE	LOCH-GRÖSSE	STÄRKE
Tabelle D	3 3/4"/95	2 5/8"/67	4	1/2“	9/16"/14	3/8"/10
Tabelle E	3 3/4"/95	2 5/8"/67	4	1/2“	9/16"/14	3/8"/10
Tabelle F	3 3/4"/95	2 5/8"/67	4	1/2“	9/16"/14	3/8"/10
Tabelle H	4 1/2“/114	3 1/4"/83	4	5/8"	11/16"/17	1/2“/13
Tabelle J	4 1/2“/114	3 1/4"/83	4	5/8"	11/16"/17	5/8"/16
Tabelle K	4 1/2“/114	3 1/4"/83	4	5/8"	11/16"/17	3/4"/19
NOMINALE BOHRUNG 20	FLANSCH-DURCHMESSER in Millimeter	PCD	BOLZEN	BOLTSIZE	LOCH-GRÖSSE	STÄRKE
Tabelle D	4"/102"	2 7/8"/73"	4	1/2“	9/16"/14"	3/8"/10"
Tabelle E	4"/102"	2 7/8"/73"	4	1/2“	9/16"/14"	3/8"/10"
Tabelle F	4"/102"	2 7/8"/73"	4	1/2“	9/16"/14"	3/8"/10"
Tabelle H	4 1/2“/114"	3 1/4"/83"	4	5/8"	11/16"/17"	1/2“/13"
Tabelle J	4 1/2“/114"	3 1/4"/83"	4	5/8"	11/16"/17"	5/8"/16"
Tabelle K	4 1/2“/114"	3 1/4"/83"	4	5/8"	11/16"/17"	3/4"/19"
NOMINALE BOHRUNG 25	FLANSCH-DURCHMESSER	PCD	BOLZEN	BOLTSIZE	LOCH-GRÖSSE	STÄRKE
Tabelle D	4 1/2“/114	3 1/4"/83	4	1/2“	9/16"/14	3/8"/10
Tabelle E	4 1/2“/114	3 1/4"/83	4	1/2“	9/16"/14	3/8"/10
Tabelle F	4 3/4"/121	3 7/16"/87	4	5/8"	9/16"/14	3/8"/10
Tabelle H	4 3/4"/121	3 7/16"/87	4	5/8"	11/16"/17	9/16"/14
Tabelle J	4 3/4"/121	3 7/16"/87	4	5/8"	11/16"/17	3/4"/19
Tabelle K	5"/127	3 3/4"/95	4	5/8"	11/16"/17	7/8"/22
NOMINALE BOHRUNG 32	FLANSCH-DURCHMESSER	PCD	BOLZEN	BOLTSIZE	LOCH-GRÖSSE	STÄRKE
Tabelle D	4 3/4"/121	3 7/16"/87	4	1/2“	9/16"/14	1/2“/13
Tabelle E	4 3/4"/121	3 7/16"/87	4	1/2“	9/16"/14	1/2“/13
Tabelle F	5 1/4"/133	3 7/8"/98	4	5/8"	11/16"/17	1/2“/13
Tabelle H	5 1/4"/133	3 7/8"/98	4	5/8"	11/16"/17	11/16"/17
Tabelle J	5 1/4"/133	3 7/8"/98	4	5/8"	11/16"/17	3/4"/19
Tabelle K	5 1/4"/133	3 7/8"/98	4	5/8"	11/16"/17	7/8"/22
NOMINALE BOHRUNG 40	FLANSCH-DURCHMESSER	PCD	BOLZEN	BOLTSIZE	LOCH-GRÖSSE	STÄRKE
Tabelle D	5 1/4"/133	3 7/8"/98	4	1/2“	9/16"/14	1/2“/13
Tabelle E	5 1/4"/133	3 7/8"/98	4	1/2“	9/16"/14	1/2“/13
Tabelle F	5 1/2“/140	4 1/8"/105	4	5/8"	11/16"/17	1/2“/13
Tabelle H	5 1/2“/140	4 1/8"/105	4	5/8"	11/16"/17	11/16"/17
Tabelle J	5 1/2“/140	4 1/8"/105	4	5/8"	11/16"/17	7/8"/22
Tabelle K	6"/152	4 1/2“/114	4	3/4"	7/8"/22	1"/25
NOMINALE BOHRUNG 50	FLANSCH-DURCHMESSER	PCD	BOLZEN	BOLTSIZE	LOCH-GRÖSSE	STÄRKE
Tabelle D	6"/152	4 1/2“/114	4	5/8"	11/16"/17	9/16"/14
Tabelle E	6"/152	4 1/2“/114	4	5/8"	11/16"/17	9/16"/14
Tabelle F	6 1/2“/165	5"/127	4	5/8"	11/16"/17	5/8"/16
Tabelle H	6 1/2“/165	5"/127	4	5/8"	11/16"/17	3/4"/19
Tabelle J	6 1/2“/165	5"/127	4	3/4"	7/8"/22	1"/25
Tabelle K	6 1/2“/165	5"/127	8	5/8"	11/16"/17	1"/25
NOMINALE BOHRUNG 65	FLANSCH-DURCHMESSER	PCD	BOLZEN	BOLTSIZE	LOCH-GRÖSSE	STÄRKE
Tabelle D	6 1/2“/165	5"/127	4	5/8"	11/16"/17	9/16"/14
Tabelle E	6 1/2“/165	5"/127	4	5/8"	11/16"/17	9/16"/14
Tabelle F	7 1/4"/184	5 3/4"/146	8	5/8"	11/16"/17	5/8"/16
Tabelle H	7 1/4"/184	5 3/4"/146	8	5/8"	11/16"/17	3/4"/19
Tabelle J	7 1/4"/184	5 3/4"/146	8	3/4"	7/8"/22	1"/25
Tabelle K	7 1/4"/184	5 3/4"/146	8	3/4"	7/8"/22	1 1/8"/29
NOMINALE BOHRUNG 80	FLANSCH-DURCHMESSER	PCD	BOLZEN	BOLTSIZE	LOCH-GRÖSSE	STÄRKE
Tabelle D	8 1/2“/216	7"/178	4	5/8"	11/16"/17	11/16"/17
Tabelle E	8 1/2“/216	7"/178	8	5/8"	11/16"/17	11/16"/17
Tabelle F	9"/229	7 1/2“/191	8	5/8"	11/16"/17	3/4"/19
Tabelle H	9"/229	7 1/2“/191	8	5/8"	11/16"/17	1"/25
Tabelle J	9"/229	7 1/2“/191	8	3/4"	7/8"/22	1 3/8"/35
Tabelle K	9 1/2“/241	7 3/4"/197	8	7/8"	1"/25	1 3/8"/35
NOMINALE BOHRUNG 100	FLANSCH-DURCHMESSER	PCD	BOLZEN	BOLTSIZE	LOCH-GRÖSSE	STÄRKE
Tabelle D	8 1/2“/216	7"/178	4	5/8"	11/16"/17	11/16"/17
Tabelle E	8 1/2“/216	7"/178	8	5/8"	11/16"/17	11/16"/17
Tabelle F	9"/229	7 1/2“/191	8	5/8"	11/16"/17	3/4"/19
Tabelle H	9"/229	7 1/2“/191	8	5/8"	11/16"/17	1"/25
Tabelle J	9"/229	7 1/2“/191	8	3/4"	7/8"/22	1 3/8"/35
Tabelle K	9 1/2“/241	7 3/4"/197	8	7/8"	1"/25	1 3/8"/35

FAQ

1. wer sind wir?
Wir werden in Hebei, China, beginnen ab 2001, verkaufen nach Südasien (7,69%), Südeuropa (7,69%), Nordeuropa (7,69%), Mittelamerika (7,69%), Westeuropa (7,69%), Ost-Asien (7,69%), mittlerer Osten (7,69%), Ozeanien (7,69%), Afrika (7,69%), Südostasien (7,69%), Osteuropa (7,69%), Südamerika (7,69%), Nordamerika (7,69%) angesiedelt. Es gibt über 101-200 Menschen in unserem Büro total.

2. wie können wir Qualität garantieren?
Immer eine Vorproduktionsprobe vor Massenproduktion;
Immer Endprüfung vor Versand;

3.what kann Sie von uns kaufen?
Flansch, Ellbogen, Fitting

4. warum sollten Sie von uns nicht von anderen Lieferanten kaufen?
Null

5. welche Dienstleistungen können wir erbringen?
Geltende Lieferbedingungen: UHRKETTE, CFR, CIF, EXW FAS CIP, FCA, CPT, DEQ, DDP, DDU, Kurierdienst, DAF;
Geltende Zahlungs-Währung: USD, EUR, JPY, HKD, GBP, CNY;
Geltende Zahlungs-Art: T/T, L/C, D/P D/A, Bargeld;
Sprache gesprochen: Englisch, Chinesen, russisch

Größe und Tag:

304 316 FLANSCH BS4504 PN6,

FLANSCH BS4504 PN6 CT20 16MN,

Flansche BS4504 PN10 PN100

Kontaktdaten

Hebei Xinfeng High-pressure Flange and Pipe Fitting Co., Ltd.

Ansprechpartner: Miss. Mandy Liu

Telefon: 0086 18903173335

Faxen: 86-0317-6853077-6723871

Andere Produkte

BS 4504 PN25 Schweißhalsflansche aus Kohlenstoffstahl für industrielle Rohrleitungen

Größe: DN15-DN2000, DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN2000

Typ der Flansche: WN SO PL, QUERSTATION, SCHALTER, IF/SE, TH

Druck: PN6, PN10, PN16, PN25, PN40, PN64, PN100, PN160

Material: Kohlenstoffstahl, S235JR, RST37-2, A105, Tainless-Stahl, ASTM A182, F304/304L, F316/316L, 316Ti, 321

BS 4504 Blinde Flansche aus Kohlenstoffstahl für Pn2.5/6/10/16/25/40

Verfahren: Schmiede

Material: Kohlenstoffstahl, S235JR, RST37-2, A105, Tainless-Stahl, ASTM A182, F304/304L, F316/316L, 316Ti, 321

Verbindungsart: Das Schweißen des Halses, gleiten auf, blind, das Sockel-Schweißen, verlegt

Größe: DN15-DN2000, DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN2000

Flansche BS 4504 Schweißhalsrutsche auf Kohlenstoffstahlflansche

Anwendung: Erdöl, Chemie, Energie, Gas, Metallurgie, Schiffbau, Bauwesen usw.

Material: Kohlenstoffstahl, S235JR, RST37-2, A105, Tainless-Stahl, ASTM A182, F304/304L, F316/316L, 316Ti, 321

Typ der Flansche: WN SO PL, QUERSTATION, SCHALTER, IF/SE, TH

Bescheinigung: ISO, CER, API, BV, etc.

BS 4504 Kohlenstoffgeformtes Stahl-Slip-On-Flangenhersteller

Dichtungsfläche: RF, FF. Schwarze Farbe, gelbe Farbe, transparentes Farben-, kaltes und heißesbad galvanisieren

Größe: DN15-DN2000, DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN2000

Bescheinigung: ISO, CER, API, BV, etc.

Verfahren: Schmiede

PN10 Kohlenstoffstahl BS 4504 Schlupfflächen für den Schweißhals

Größe: DN15-DN2000, DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN2000

Bescheinigung: ISO, CER, API, BV, etc.

Anwendung: Erdöl, Chemie, Energie, Gas, Metallurgie, Schiffbau, Bauwesen usw.

Druck: PN6, PN10, PN16, PN25, PN40, PN64, PN100, PN160

DN15 DN2000 zum CS SS BS10 FLANSCHEN heißes galvanisiertes Bad BS 4504 PN10 PN16 ST37.2

DN15 DN2000 zum CS SS BS10 FLANSCHEN heißes galvanisiertes Bad BS 4504 PN10 PN16 ST37.2

DN15 DN2000 zum CS SS BS10 FLANSCHEN heißes galvanisiertes Bad BS 4504 PN10 PN16 ST37.2

DN2000 CS SS BS10 FLANSCHEN BS 4504

FLANSCH BS 4504 PN16 ST37.2

heißes Bad bs4504 pn10 galvanisierte

Flansch-Maße BS 10

Flansch-Maße BS 10 2Table D

Flansch-Maße BS 10 Tabellen-E

Flansch-Maße BS 10 Tabellen-F

Flansch-Maße BS 10 Tabellen-H

Flansch-Maße BS 10 in Millimeter, Flansch-Größen BS 10

NOMINALE BOHRUNG

15

FLANSCH-DURCHMESSER in Millimeter

PCD

BOLZEN

BOLTSIZE

LOCH-GRÖSSE

STÄRKE

NOMINALE BOHRUNG

20

FLANSCH-DURCHMESSER in Millimeter

PCD

BOLZEN

BOLTSIZE

LOCH-GRÖSSE

STÄRKE

NOMINALE BOHRUNG

25

FLANSCH-DURCHMESSER

PCD

BOLZEN

BOLTSIZE

LOCH-GRÖSSE

STÄRKE

NOMINALE BOHRUNG

32

FLANSCH-DURCHMESSER

PCD

BOLZEN

BOLTSIZE

LOCH-GRÖSSE

STÄRKE

NOMINALE BOHRUNG

40

FLANSCH-DURCHMESSER

PCD

BOLZEN

BOLTSIZE

LOCH-GRÖSSE

STÄRKE

NOMINALE BOHRUNG

50

FLANSCH-DURCHMESSER

PCD

BOLZEN

BOLTSIZE

LOCH-GRÖSSE

STÄRKE

NOMINALE BOHRUNG

65

FLANSCH-DURCHMESSER

PCD

BOLZEN

BOLTSIZE

LOCH-GRÖSSE

STÄRKE

NOMINALE BOHRUNG

80

FLANSCH-DURCHMESSER

PCD

BOLZEN

BOLTSIZE

LOCH-GRÖSSE

STÄRKE

NOMINALE BOHRUNG

100

FLANSCH-DURCHMESSER

PCD
