Produktdetails:
|
| Standard: | ASME B16.9, DIN2617, JIS | Größe: | 1/2“ - 80" |
|---|---|---|---|
| Material: | A234 WPB SS304/314L SS316/316L | Beschichtung: | Schwarze Farbe, Öl, kaltes galvanisiert und heißes galvanisiert |
| Paket: | Sperrholzkisten und Paletten | Stärke: | GESCHLECHTSKRANKHEIT, SCH40, SCH80, SCH120, SCH160, LÄRM, JIS |
| Zertifikat: | ISO9001, PED UND AD2000 W0 EN10204 3,1 | ||
| Markieren: | DIN2617 4-Zoll-Stahlrohrkappe,Rostfreie Buttweld Kappen Asme B16.9,Geschlechtskrankheit 2 Zoll galvanisierte Rohrkappe |
||
Asme B16.9 Din2617 Jis, en, Farben-Kappen-Installation Geschlechtskrankheit Sch40 Sch80 Sch160 nahtlose schwarze

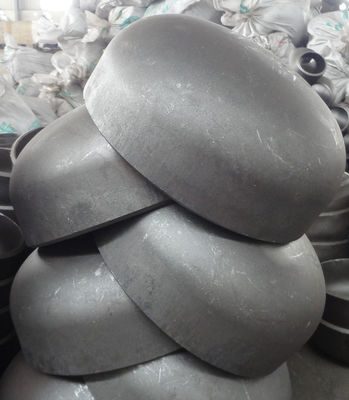

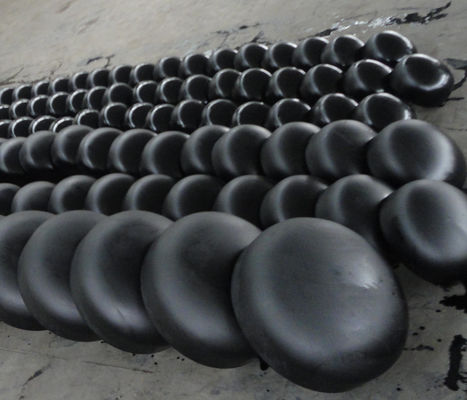

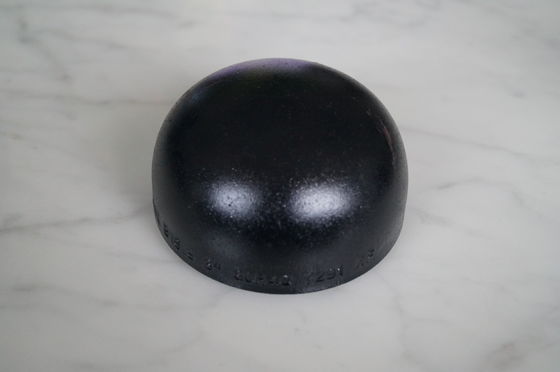

KAPPEN-INSTALLATION
Spezifikations-Liste
| Porduct-Name | Kohlenstoffstahl /Stainless Stahl-KAPPE |
| Größe | 1/2“ - 80" nahtlos |
| Standard | ANSI B16.9, EN10253-2, DIN2617, JIS B2311, |
| Wandstärke | Geschlechtskrankheit, SCH20, SCH30, SCH40, SCH60, SCH80, SCH160, LÄRM, JIS und etc. |
| Art | Nahtlos und geschweißt |
| Ende | Schrägfläche end/BE/buttweld |
| Oberfläche | Naturfarbe, lackierte, schwarze Malerei, Rostschutzöl etc. |
| Material |
Kohlenstoffstahl: A234WPB, A420WPL6 St37, St45, E24, A42CP, 16Mn, Q345, P245GH, P235GH, P265GH, P280GH, P295GH, P355GH etc. |
| Rohrleitungsstahl: WPHY42, WPHY52, WPHY60, WPHY65, WPHY70, WPHY80 und etc. | |
| Legierter Stahl Cr-MO: P11, P22, P5, P9, P91, 10CrMo9-10, 16Mo3 etc. | |
| Anwendung |
Petrochemisches industy; Luftfahrt und Luftfahrtindustrie; Pharmaindustrie; Gasauspuff; Kraftwerk; buliding Schiff; Wasser treament, etc. |
| Vorteile | bereiter Vorrat, schnellere Lieferfrist; verfügbar in allen Größen, austomized; hohe Qualität |
CODE FOSTD - FOXS |
NENNDURCHMESSER |
WAND-TH. S MILLIMETER |
HÖHEH MILLIMETER |
THEORETISCHES GEWICHT KILOGRAMM |
|||
|---|---|---|---|---|---|---|---|
ABSTIMMUNG. |
D MILLIMETER |
Geschlechtskrankheit |
XS |
Geschlechtskrankheit |
XS |
||
5 |
1/2 |
21,34 |
2,77 |
3,73 |
25,4 |
0,03 |
- |
7 |
3/4 |
26,67 |
2,87 |
3,91 |
25,4 |
0,06 |
0,08 |
10 |
1 |
33,40 |
3,38 |
4,55 |
38,1 |
0,10 |
0,14 |
12 |
1" 1/4 |
42,16 |
3,56 |
4,85 |
38,1 |
0,14 |
0,18 |
15 |
1" 1/2 |
48,26 |
3,68 |
5,08 |
38,1 |
0,16 |
0,23 |
20 |
2 |
60,32 |
3,91 |
5,54 |
38,1 |
0,27 |
0,32 |
25 |
2" 1/2 |
73,02 |
5,16 |
7,01 |
38,1 |
0,41 |
0,45 |
30 |
3 |
88,90 |
5,49 |
7,62 |
50,8 |
0,65 |
0,82 |
40 |
4 |
114,30 |
6,02 |
8,56 |
63,5 |
1,15 |
1,54 |
50 |
5 |
141,30 |
6,55 |
9,52 |
76,2 |
1,90 |
2,59 |
60 |
6 |
168,27 |
7,11 |
10,97 |
88,9 |
2,92 |
4,10 |
80 |
8 |
219,07 |
8,18 |
12,70 |
101,6 |
5,07 |
7,3 |
100 |
10 |
273 |
9,27 |
12,70 |
127 |
9,1 |
12,0 |
120 |
12 |
323,9 |
9,52 |
12,70 |
152 |
13,6 |
17,0 |
140 |
14 |
355,6 |
9,52 |
12,70 |
165 |
14,42 |
19,8 |
160 |
16 |
406,4 |
9,52 |
12,70 |
178 |
18,86 |
25,89 |
180 |
18 |
457,2 |
9,52 |
12,70 |
203 |
27,65 |
36,52 |
200 |
20 |
508 |
9,52 |
12,70 |
229 |
35,60 |
46,98 |
240 |
24 |
609,6 |
9,52 |
12,70 |
267 |
46 |
64,60 |
| CAPS - Maß ANSI B 16,9 | |||
| Zoll | Millimeter | Höhe | |
| D | E | ||
| 1/2 | 15 | 21,34 | 25,40 |
| 3/4 | 20 | 26,67 | 31,75 |
| 1 | 25 | 33,40 | 38,10 |
| 1 1/4 | 32 | 42,16 | 38,10 |
| 1 1/2 | 40 | 48,26 | 38,10 |
| 2 | 50 | 60,32 | 38,10 |
| 2 1/2 | 65 | 73,02 | 38,10 |
| 3 | 80 | 88,90 | 50,80 |
| 3 1/2 | 90 | 101,60 | 63,50 |
| 4 | 100 | 114,30 | 63,50 |
| 5 | 125 | 141,30 | 76,20 |
| 6 | 150 | 168,27 | 88,90 |
| 8 | 200 | 219,07 | 101,60 |
| 10 | 250 | 273,05 | 127,00 |
| 12 | 300 | 323,85 | 152,40 |
| 14 | 350 | 355,60 | 165,10 |
| 16 | 400 | 406,40 | 177,80 |
| 18 | 450 | 457,20 | 203,20 |
| 20 | 500 | 508,00 | 228,60 |
| 22 | 550 | 558,80 | 254,00 |
| 24 | 600 | 609,60 | 266,70 |
| 28 | 700 | 711,20 | 266,70 |
| Maß in Millimeter | |||
| MASStoleranzen – SS LEITEN CAPS | ||||
| Für alle Installationen | Kappen | |||
| Nominale Rohr-Größe (NPS) | Außerhalb Ø an der Schrägfläche | Innerhalb Ø am Ende | Wandstärke t/T1 |
Gesamtlänge E |
| 1/2 ein 2 1/2 | 1 | 0,8 | Nicht | 4 |
| 3 ein 3 1/2 | 1 | 1,6 | kleiner | 4 |
| 4 | +2 -1 | 1,6 | als | 4 |
| 5 a 6 | +3 -1 | 1,6 | 87,50% | 7 |
| 8 | 2 | 1,6 | von nominalem | 7 |
| 10 | +4 -3 | 3,2 | tickness | 7 |
| 12 a 18 | +4 -3 | 3,2 | 7 | |
| 20 a 24 | +6 -5 | 4,8 | 7 | |
| 26 a 30 | +7 -5 | 4,8 | 10 | |
| 32 a 48 | +7 -5 | 4,8 | 10 | |
1. wer sind wir?
Wir werden in Hebei, China, Anfang ab 1986 angesiedelt, den Flansch und Fitting verkaufen, die auf der ganzen Welt verkauft werden.
2. wie können wir Qualität garantieren?
Immer eine Vorproduktionsprobe vor Massenproduktion;
Immer Endprüfung vor Versand;
3.what kann Sie von uns kaufen?

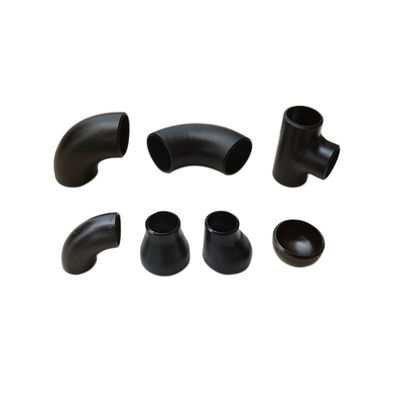

Geschmiedeter Flansch, Installation, geschmiedete Installation, nahtloses Rohr.
4. welche Dienstleistungen können wir erbringen?
Geltende Lieferbedingungen: UHRKETTE, CFR, CIF, EXW, FCA, DDP, DDU, Kurierdienst, DAF;
Geltende Zahlungs-Währung: USD, EUR, CNY;
Geltende Zahlungs-Art: T/T, L/C, D/P D/A, MoneyGram, Kreditkarte, Paypal, Western Union, Bargeld, Übertragungsurkunde;
Sprache gesprochen: Englisch, chinesisch, arabisch, französisch
