LÄRM EN1092-1 SCHMIEDETE HALS SLIP DES FLANSCH-WEDLING AUF BLINDEM FLACHEM VERLEGTEM LOSEM FLANSCH

Bescheinigung
China Hebei Xinfeng High-pressure Flange and Pipe Fitting Co., Ltd. zertifizierungen
China Hebei Xinfeng High-pressure Flange and Pipe Fitting Co., Ltd. zertifizierungen
Ich bin online Chat Jetzt

LÄRM EN1092-1 SCHMIEDETE HALS SLIP DES FLANSCH-WEDLING AUF BLINDEM FLACHEM VERLEGTEM LOSEM FLANSCH

LÄRM EN1092-1 SCHMIEDETE HALS SLIP DES FLANSCH-WEDLING AUF BLINDEM FLACHEM VERLEGTEM LOSEM FLANSCH
LÄRM EN1092-1 SCHMIEDETE HALS SLIP DES FLANSCH-WEDLING AUF BLINDEM FLACHEM VERLEGTEM LOSEM FLANSCH LÄRM EN1092-1 SCHMIEDETE HALS SLIP DES FLANSCH-WEDLING AUF BLINDEM FLACHEM VERLEGTEM LOSEM FLANSCH LÄRM EN1092-1 SCHMIEDETE HALS SLIP DES FLANSCH-WEDLING AUF BLINDEM FLACHEM VERLEGTEM LOSEM FLANSCH LÄRM EN1092-1 SCHMIEDETE HALS SLIP DES FLANSCH-WEDLING AUF BLINDEM FLACHEM VERLEGTEM LOSEM FLANSCH LÄRM EN1092-1 SCHMIEDETE HALS SLIP DES FLANSCH-WEDLING AUF BLINDEM FLACHEM VERLEGTEM LOSEM FLANSCH LÄRM EN1092-1 SCHMIEDETE HALS SLIP DES FLANSCH-WEDLING AUF BLINDEM FLACHEM VERLEGTEM LOSEM FLANSCH

Großes Bild :  LÄRM EN1092-1 SCHMIEDETE HALS SLIP DES FLANSCH-WEDLING AUF BLINDEM FLACHEM VERLEGTEM LOSEM FLANSCH

Produktdetails:
Herkunftsort: China
Markenname: XF/XINFENG
Zertifizierung: ISO 9001 ,PED ,AD2000
Modellnummer: DN15-DN3000
Zahlung und Versand AGB:
Min Bestellmenge: 1pcs
Preis: 1USD
Verpackung Informationen: PLYWOODEN-FÄLLE ODER -PALETTEN
Lieferzeit: 30days
Zahlungsbedingungen: L/C, D/A, D/P, T/T
Versorgungsmaterial-Fähigkeit: MONAT 4000TONS/ONE

LÄRM EN1092-1 SCHMIEDETE HALS SLIP DES FLANSCH-WEDLING AUF BLINDEM FLACHEM VERLEGTEM LOSEM FLANSCH

Beschreibung
Material: Kohlenstoffstahl P245GH, P250GH, P265GH, P280GH, S235JR, C22.8, ST37.2 und Edelstahl SS304/304L, SS3 Größe: DN15-DN3000
Druck: PN6, PN10, PN16, PN25, PN40, PN63, PN100, PN160 Flanschart: type01, type02, type04, type05, type11, type12, type13, type21, type32, type34 und type36
Beschichtung: Schwarze Farbe, Rostschutzöl, galvanisierte, gelbe Farbe Oberfläche: Flaches Gesicht (TYPEA), angehobenes Gesicht (SCHREIBEN Sie B1 und B2), Zunge (ART C)-Nut eine ununt
Verlegt: NPT und BSP Standard: EN1092-1, LÄRM schmiedete Flansch
Markieren:

LÄRM EN1092-1 SCHMIEDETE FLANSCH

,

HALS SLIP DES FLANSCH-WEDLING AN

,

FLACHER VERLEGTER LOSER FLANSCH

LÄRM/EN1092-1 SCHMIEDETE FLANSCH PN6, PN10, PN16, PN25, PN40, PN63

WEDLINGS-HALS, SLIP AN, BLIND, FLACH, VERLEGT, LOSER FLANSCH





1. FLANSCH EN1092-1



Größenstrecke: DN15 zu DN2000



Entwurf: Type01, Type02, Type04, Type05, Type11, Type12, Art 13,

Type21, Art 32, Type33 und Art 34



Druck: PN6, PN10, PN16, PN25, PN40, PN63, PN100



Material: Kohlenstoffstahl C22.8, S235JR, P235GH, P245GH, P250GH, P265GH, P280GH.

Edelstahl: SS304/304L, SS316/316L, SS321



Beschichtung: schwarze Farbe, gelbe Farbe, Rostschutzöl-, kaltes und heißesbad galvanisiert, Epoxy-Kleber beschichtet



Oberfläche: Flaches Gesicht (TYPEA), angehobenes Gesicht (SCHREIBEN Sie B1 und B2), Zunge (ART C),

Fugen Sie eine ununterbrochene Linie über dem grrove (SCHREIBEN Sie D),

Zapfen (ART E)-Pausen-(SCHREIBEN Sie F), O-Ring Zapfen (SCHREIBEN Sie G) O-Ring Nut (ART H)



Maße en 1092-1 Flansch-PN6



Maße en 1092-1 Flansch-PN6

Art 01: Flansch der Platte (Slipper) für das Schweißen Art 13: Hubbed-Gewindeflansch
Art 02: Loser Plattenflansch mit Schweißung-auf Plattenkragen Art 21: Integraler Flansch
Art 04: Loser Plattenflansch mit Schweißunghalskragen Art 32: Schweißung-auf Plattenkrägen
Art 05: (Blinder) Flansch des freien Raumes Art 33: Eingehüllte Rohrenden
Art 11: Vorschweißflansch Art 34: Schweißung-Halskrägen
Art 12: Hubbed-Aufsteckflansch für das Schweißen

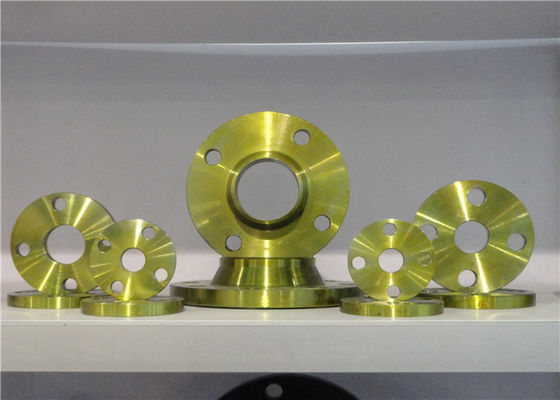

LÄRM EN1092-1 SCHMIEDETE HALS SLIP DES FLANSCH-WEDLING AUF BLINDEM FLACHEM VERLEGTEM LOSEM FLANSCH 2

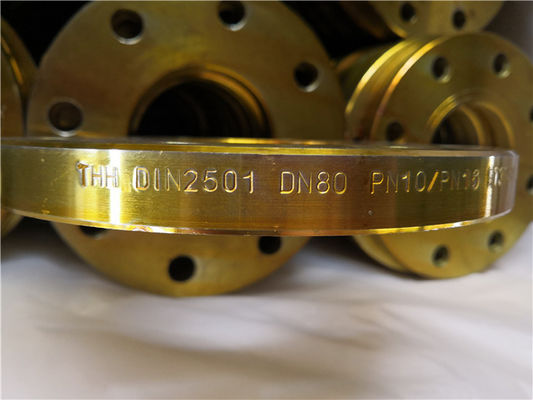

LÄRM EN1092-1 SCHMIEDETE HALS SLIP DES FLANSCH-WEDLING AUF BLINDEM FLACHEM VERLEGTEM LOSEM FLANSCH 3




2. LÄRM-FLANSCH



Größenstrecke: DN15 zu DN3000



Entwurf:

Beleg auf Flansch (Planflansch): DIN2573,2576,2502,2503, 2543,2545

schweißendes Hals falnge: DIN2631,2632,2633,2634,2635,2636,2637

Blindflansch: LÄRM 2527 PN6, PN10, PN16, PN25, PN40

verlegtes falnge: DIN2565,2566,2567,2568,2569

loser Flansch: LÄRM 2641,2642,2655,2656

hubbed Beleg auf Flansch: DIN86029,86030



Material: Kohlenstoffstahl ST37.2, S235JR, C22.8.

Edelstahl SS304/304L, SS316/316L, SS321

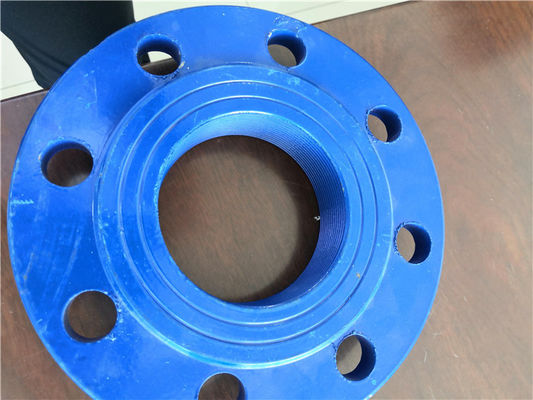

LÄRM EN1092-1 SCHMIEDETE HALS SLIP DES FLANSCH-WEDLING AUF BLINDEM FLACHEM VERLEGTEM LOSEM FLANSCH 4

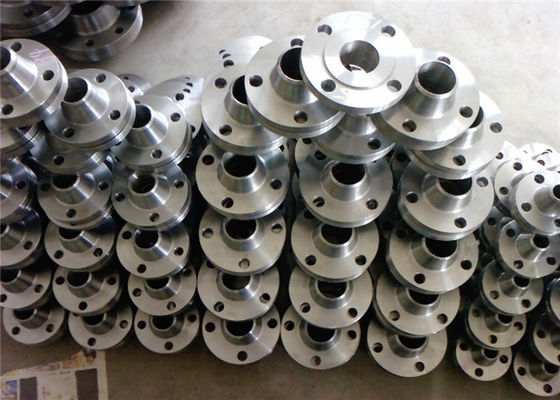

LÄRM EN1092-1 SCHMIEDETE HALS SLIP DES FLANSCH-WEDLING AUF BLINDEM FLACHEM VERLEGTEM LOSEM FLANSCH 5

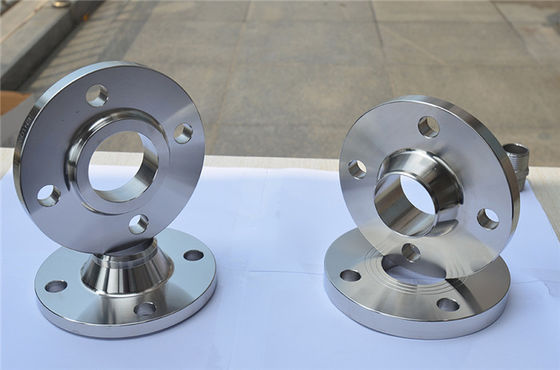

LÄRM EN1092-1 SCHMIEDETE HALS SLIP DES FLANSCH-WEDLING AUF BLINDEM FLACHEM VERLEGTEM LOSEM FLANSCH 6








DETAIL DES FLANSCH-LÄRM/EN1092-1:



FLANSCH-LÄRM/EN
Art Norm Nenndruck Maß
Schweißender Hals-Flansch EN1092-1 Typ11 PN6-PN100 DN10-DN2000
LÄRM 2631 - LÄRM 2637
Blindflansche EN1092-1 Typ05 PN6-PN100 DN10-DN2000
LÄRM 2527 PN6-PN40
Planflansche für das Schweißen LÄRM 2573/DIN2576/DIN2502/DIN2503/
DIN2543/DIN2544/DIN2545
PN6-PN100 DN10-DN2000
EN1092-1 Typ01 PN6-PN40 DN10-DN3000
Loser Flansch +
Schweißung-auf Krägen
DIN2641/DIN2642/DIN2655/DIN2656 PN6-40 DN10-DN800
EN1092-1 Typ02 DN10-DN2000
EN1092-1 Typ32
Loser Flansch +
Schweißungs-Hals-Krägen
LÄRM 2673 PN10 DN10-DN1200
EN1092-1 Typ04 PN6-PN40 DN10-DN2000
EN1092-1 Typ34
Gewindeflansche EN1092-1 Typ13 PN6-PN100 DN10-DN600
DIN2565,2566,2567,2568,2569 DN10-DN150
Beleg auf Flansch EN1092-1 Typ12 PN6-PN100 DN10-DN600
DIN86029/DIN86030 PN10-PN16 DN10-DN1000







---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------



LÄRM EN1092-1 SCHMIEDETE HALS SLIP DES FLANSCH-WEDLING AUF BLINDEM FLACHEM VERLEGTEM LOSEM FLANSCH 7
