Produktdetails:
|
| Material: | Kohlenstoffstahl und Edelstahl | Oberflächenbehandlung: | Leichtöl, galvanisieren |
|---|---|---|---|
| Druck: | 600kpa 1000kpa 1600kpa 2500kpa | Art: | SO BLIND |
| Größe: | DN15-DN600 | ||
| Markieren: | Flansch 1600kpa 2500kpa Tabellen-D,1600kpa Flansch der Tabellen-E,2500kpa Flansch der Tabellen-D |
||

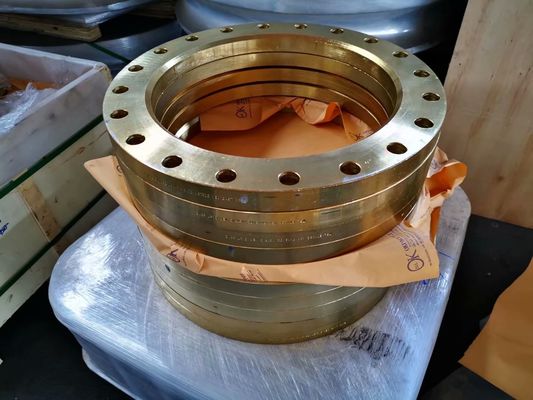

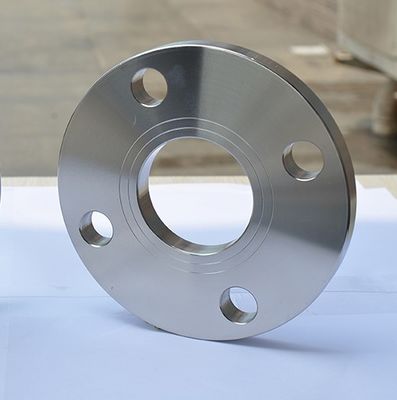

SABS 1123 KOHLENSTOFFSTAHL-FLANSCH des PLATTEN-FLANSCH-600kpa 1000kpa 1600kpa 2500kpa der TABELLEN-D der TABELLEN-E
|
STANDARD
|
Art |
Druck |
Material | Größe |
Prozess |
Oberfläche Behandlung |
|
SABS1123
|
SO BLIND |
600kpa 1000kpa 1600kpa 2500kpa |
Kohlenstoffstahl Edelstahl |
DN15-DN600 |
SCHMIEDETE UND SCHMIEDETE |
Gelbe Farbe Leichtöl |
S.A.B.S 1123 flanscht
S.A.B.S 1123 flanscht
| Nenndruck kPa 1000 1000/2 = Tabelle 9 1000/4 = Tabelle 11 1000/3 = Tabelle 10 1000/8 = Tabelle 13 | ||||||||||||||||||
| Nom. Größe |
Rohr O.D d1 |
Flansch | Angehobenes Gesicht |
Weglaufen |
Bohrung | Hals | Chef | |||||||||||
| D | b | b1 | b2 | b3 | h | h1 | d4 | f | Nein. | d2 | k | d3 | h2 | r | d5 | |||
| 10 | 17,2 | 90 | 8 | 10 | 8 | 10 | 14 | 35 | 40 | 2 | M12 | 4 | 14 | 60 | 28 | 6 | 4 | 30 |
| 15 | 21,3 | 95 | 8 | 10 | 8 | 10 | 14 | 35 | 45 | 2 | M12 | 4 | 14 | 65 | 32 | 6 | 4 | 35 |
| 20 | 26,9 | 105 | 8 | 10 | 8 | 10 | 16 | 38 | 58 | 2 | M12 | 4 | 14 | 75 | 40 | 6 | 4 | 45 |
| 25 | 33,7 | 115 | 8 | 10 | 8 | 10 | 16 | 38 | 68 | 2 | M12 | 4 | 14 | 85 | 46 | 6 | 4 | 52 |
| 32 | 42,4 | 140 | 10 | 10 | 10 | 10 | 20 | 40 | 78 | 2 | M16 | 4 | 18 | 100 | 56 | 6 | 6 | 60 |
| 40 | 48,3 | 150 | 10 | 10 | 10 | 10 | 20 | 42 | 88 | 3 | M16 | 4 | 18 | 110 | 64 | 7 | 6 | 70 |
| 50 | 60,3 | 165 | 12 | 10 | 10 | 12 | 20 | 45 | 102 | 3 | M16 | 4 | 18 | 125 | 75 | 8 | 6 | 85 |
| 65 | 76,1 | 185 | 12 | 12 | 12 | 12 | 26 | 45 | 122 | 3 | M16 | 4 | 18 | 145 | 90 | 10 | 6 | 105 |
| 80 | 88,9 | 200 | 14 | 12 | 12 | 14 | 26 | 50 | 138 | 3 | M16 | 8 | 18 | 160 | 105 | 10 | 8 | 118 |
| 100 | 114,3 | 220 | 14 | 12 | 12 | 14 | 32 | 52 | 158 | 3 | M16 | 8 | 18 | 180 | 131 | 12 | 8 | 140 |
| *125 | 139,7 | 250 | 16 | 14 | 14 | 16 | 36 | 55 | 188 | 3 | M16 | 8 | 18 | 210 | 156 | 12 | 8 | 168 |
| 150 | 168,3 | 285 | 18 | 16 | 16 | 18 | 38 | 55 | 212 | 3 | M20 | 8 | 22 | 240 | 184 | 12 | 10 | 195 |
| *175 | 193,7 | 315 | 18 | 16 | - | 18 | - | 60 | 242 | 3 | M20 | 8 | 22 | 270 | 210 | 12 | 10 | - |
| 200 | 219,1 | 340 | 18 | 18 | - | 18 | - | 62 | 268 | 3 | M20 | 8 | 22 | 295 | 235 | 16 | 10 | - |
| *225 | 244,5 | 370 | 18 | 18 | - | 18 | - | 62 | 290 | 3 | M20 | 8 | 22 | 325 | 265 | 16 | 10 | - |
| 250 | 273,0 | 395 | 20 | 20 | - | 20 | - | 68 | 320 | 3 | M20 | 12 | 22 | 350 | 292 | 16 | 12 | - |
| 300 | 323,9 | 445 | 22 | 22 | - | 22 | - | 68 | 370 | 4 | M20 | 12 | 22 | 400 | 344 | 16 | 12 | - |
| 350 | 355,6 | 505 | 26 | 25 | - | 25 | - | 68 | 430 | 4 | M20 | 16 | 22 | 460 | 385 | 16 | 12 | - |
| 400 | 406,4 | 565 | 26 | 25 | - | 25 | - | 72 | 482 | 4 | M24 | 16 | 26 | 515 | 400 | 16 | 12 | - |
| 450 | 457,2 | 615 | 28 | 30 | - | 30 | - | 72 | 532 | 4 | M24 | 20 | 26 | 565 | 492 | 16 | 12 | - |
| 500 | 508,0 | 670 | 28 | 32 | - | 32 | - | 75 | 585 | 4 | M24 | 20 | 26 | 620 | 542 | 16 | 12 | - |
| 550 | 559,0 | 730 | 28 | 35 | - | 35 | - | 80 | 635 | 5 | M24 | 20 | 26 | 675 | 592 | 18 | 12 | - |
| 600 | 609,6 | 780 | 28 | 38 | - | 38 | - | 80 | 685 | 5 | M24 | 20 | 26 | 725 | 642 | 18 | 12 | - |
........
Material
1) Kohlenstoffstahl P245GH, P250GH, S235 u. Edelstahl SS304, SS316, SS316L
Oberflächenrostschutz:
Oberflächenrostschutz1: Rostschutzleichtöl
Oberflächenrostschutz2: Schwarze Lackierung
Oberflächenrostschutz3: Gelbe Lackierung
Oberflächenrostschutz4: Galnavized (heißes eingetaucht galvanisiert, oder Elektro galvanisiert)
Schließen Sie Gesicht an:
Oberfläche 1: Glattes Ende
Oberfläche 2: Sprial zackte
Oberfläche 3: Zwei oder drei Nuten (Wasserlinien)
(Angehobenes face=RF, flaches face=FF)
Ausdrücke:
1) Zahlung: Unwiderrufliches L/C am Anblick oder an T/T, D/P
2) Lieferbedingung UHRKETTE China-Hafen oder der Hafen CIF-Käufers

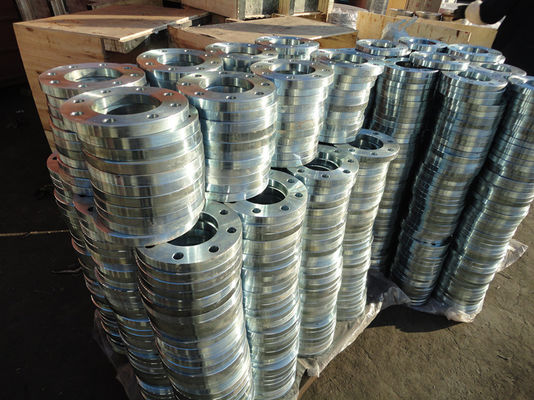

3) Verpacken: Sperrholzpalette/-kasten
Kontakt:
Verkaufsleiter: Grace Zhang
HOCHDRUCKflansch UND FITTING CO., LTD. HEBEIS XINFENG.
Fügen Sie. hinzu: Mencun-Grafschaft, Cangzhou-Stadt, Hebei-Provinz, China 061400
Mobile: 86 18031772015 (wechat, whatsapp)
Telefon: 86-317-6725755
E-Mail: info4@hbxfgj.com
Skype: cangzhouzhangnan
FAQ:
1. Was ist Ihr MOQ?
Normalerweise ist unser MOQ für jede Größe 1ton. Wenn Sie denken, ist es zu viel, wir kann sich entsprechend Ihrer Anforderung ausführlich besprechen.
2. Können Sie freie Probe anbieten?
Ja können wir freie Proben von 150m - 200m zur Verfügung stellen.
3. Was ist Ihre Lieferfrist?
Wir liefern in 30-45 Tage
4. Können Sie Mischprodukte in einem Behälter annehmen?
Ja nehmen wir sicher an.
