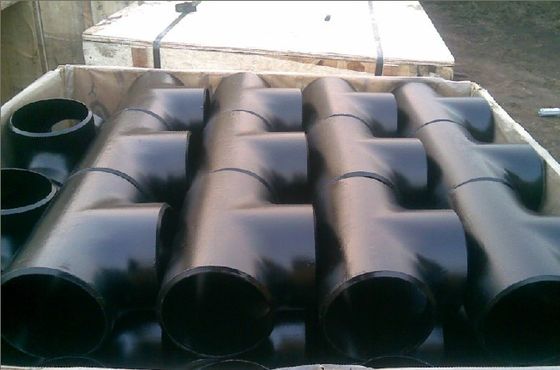

Fitting Asme B16 9 Schwarz-Antirost-Öl der Ellbogen-T-Stück Reduzierer-Kappen-Sch40 Sch80

Ellbogen des Fittings-B16.9; T-Stück; Reduzierer; Kappe; Sch40; Sch80; Schwarz; Rostschutzöl

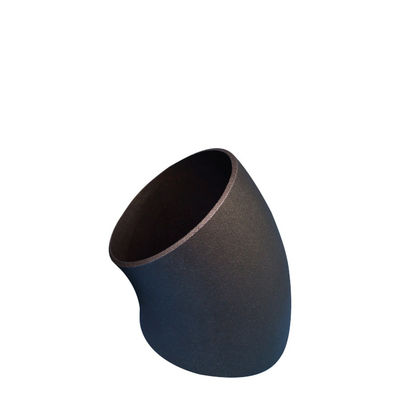

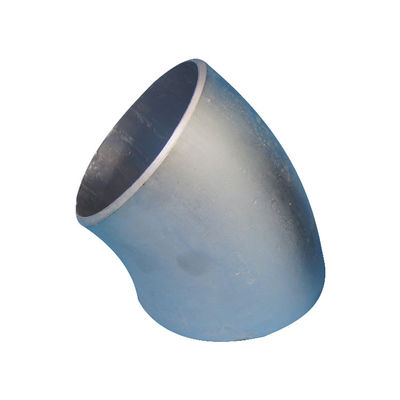

Eine der allgemeinsten Methoden für die Herstellung von Ellbögen benutzt den heißen Dorn, der von den geraden Stahlrohren verbiegt. Nach der Heizung des Stahlrohres bei einer erhöhten Temperatur, wird das Rohr gedrückt, Schritt für Schritt erweitert, Biegung durch die inneren Werkzeuge des Dorns. Das Anwenden des heißen Dornverbiegens kann einen nahtlosen Ellbogen der breiten Größenstrecke herstellen. Die Eigenschaften des Dornverbiegens sind, stark von der integralen Form und von den Maßen des Dorns abzuhängen. Die Anwendungsvorteile von Warmbiegenellbögen umfassen kleinere Stärkeabweichung und stärkeren Biegungsradius als andere verbiegende Methodenart. Unterdessen unter Verwendung des Verbiegens anstelle der vorfabrizierten Biegungen verringert im Wesentlichen die Anzahl von den benötigten Schweißungen. Dieses verringert die Arbeitslast erfordert und erhöht die Qualität und die Brauchbarkeit von Rohren. Jedoch ist Kaltbiegen der Prozess zur Biegung das gerade Stahlrohr bei den normalen Temperaturen in einer verbiegenden Maschine. Kaltbiegen ist für Rohre mit einem Außendurchmesser von 17,0 bis 219,1 Millimeter und Wandstärke 2,0 bis 28,0 Millimeter passend. Der empfohlene Biegungsradius ist 2,5, die x tun. Normalerweise an einem Biegungsradius 40D. Indem wir Kaltbiegen verwenden, können wir kleine Radiusellbögen erhalten, aber wir müssen die internals mit Sand verpacken, um Knittern zu verhindern. Kaltbiegen ist eine schnelle und billige verbiegende Methode. Es ist eine wettbewerbsfähige Wahl für die Herstellung von Rohrleitungen und von Maschinenteilen.

Geschweißtes Ellbogen-Herstellungsverfahren (klein u. groß)

Geschweißte Ellbögen werden von den Stahlplatten gemacht, also ist es nicht nahtlose Stahlellbögen. Benutzen Sie eine Form und drücken Sie die Stahlplatte zur Form des Ellbogens, dann schweißen Sie die Naht, um ein Endstahlellbogen zu sein. Es ist das alte Produktionsverfahren der Ellbögen. Neue Jahre werden die kleinen Größenellbögen fast von den Stahlrohren jetzt hergestellt. Für die großen Größenellbögen zum Beispiel ist es sehr schwierig, Ellbögen über 36" Od aus den Stahlrohren zu produzieren. So wird drückt es allgemein von den Stahlplatten gemacht, die Platte zur Form des halben Ellbogens, und zusammen schweißt die zwei Hälften. Da die Ellbögen in seinem Körper geschweißt werden, ist die Inspektion des schweißenden Gelenkes notwendig. Allgemein verwenden wir die Röntgenprüfung als die zerstörungsfreie Prüfung.

ASTM A234

Diese Spezifikation bedeckt bearbeiteten Kohlenstoffstahl u. legiert Stahlinstallationen des nahtlosen und geschweißten Baus. Es sei denn, dass nahtloser oder geschweißter Bau möglicherweise im Auftrag, entweder wird versorgt an der Wahl des Lieferanten spezifiziert wird. Alle geschweißten Bauinstallationen gemäß dieses Standards werden mit Radiographie 100% geliefert. Unter ASTM A234, sind einige Grade abhängig von chemischer Zusammensetzung verfügbar. Auswahl würde nach dem Rohrmaterial abhängen, das an diese Installationen angeschlossen wurde.

Einige der Grade, die Materialanweisung unter diesem Rohr der Spezifikation und des Entsprechens verbundene verfügbar sind, werden nachstehend aufgeführt:

ASTM A403

Diese Spezifikation umfasst zwei allgemeine Klassen, WP u. CR, von bearbeiteten Austenitedelstahlinstallationen des nahtlosen und geschweißten Baus.
Klasse WP-Installationen werden zu den Anforderungen von ASME B16.9 u. von ASME B16.28 hergestellt und werden in drei Unterklassen unterteilt, wie folgt:

• WP – SManufactured vom nahtlosen Produkt durch eine nahtlose Methode der Fertigung.
• WP – W diese Installationen, die Schweißungen und alle Schweißungen zu enthalten, die durch den passenden Hersteller einschließlich das Beginnen der Rohrschweißung gemacht werden, wenn das Rohr mit der Einführung des Füllermaterials geschweißt wurde, werden durchleuchtet. Jedoch wird keine Radiographie für die beginnende Rohrschweißung getan, wenn das Rohr ohne die Einführung des Füllermaterials geschweißt wurde.
• WP-WX diese Installationen Schweißungen und alle Schweißungen enthalten, ob gemacht durch den passenden Hersteller oder durch den Ausgangsmaterialhersteller durchleuchtet werden.

Klasse CR-Installationen werden zu den Anforderungen von MSS-SP-43 hergestellt und nicht zerstörungsfreie Prüfung erfordern.

Unter ASTM A403 sind einige Grade abhängig von chemischer Zusammensetzung verfügbar. Auswahl würde nach dem Rohrmaterial abhängen, das an diese Installationen angeschlossen wurde. Einige der Grade, die Materialanweisung unter diesem Rohr der Spezifikation und des Entsprechens verbundene verfügbar sind, werden nachstehend aufgeführt:

ASTM A420

Diese Spezifikation bedeckt bearbeiteten Kohlenstoffstahl und legiert Stahlinstallationen des nahtlosen u. geschweißten Baus, der bei niedrigen Temperaturen für Gebrauch bestimmt ist. Sie umfasst vier Grade WPL6, WPL9, WPL3 u. WPL8 abhängig von chemischer Zusammensetzung. Installationen WPL6 sind die Auswirkung, die am Temp – 50° C geprüft werden, WPL9 an -75° C, WPL3 an -100° C und WPL8 bei -195° C Temperatur.

Die zulässigen Druckbewertungen für Installationen werden berechnet möglicherweise, wie für gerades nahtloses Rohr in Übereinstimmung mit den Regeln, die im anwendbaren Abschnitt von ASME B31.3 festgelegt werden.

Die RohrWandstärke und die materielle Art sind, dass, mit denen die Installationen bestellt worden sind, benutzt zu werden, ihre Identität auf den Installationen anstelle der veranschlagenden Markierungen des Drucks ist.
