Produktdetails:
|
| Schweißende Art: | Kolben geschweißt | Passende Art: | ELLBOGEN, T-STÜCK, REDUZIERER, KAPPE |
|---|---|---|---|
| Beschichtung: | ROSTSCHUTZöl, SCHWARZE MALEREI, GALVANISIERTE | Größe: | 1/2“ - 80" |
| Material: | Kohlenstoffstahl, Edelstahl | Stärke: | SCH10, SCH20, GESCHLECHTSKRANKHEIT, SCH40, SCH80, SCH160, XXS |
| Oberflächenbehandlung: | Nahtlos, geschweißt | Standard: | ASME B16.9/B16.28 |
| Markieren: | Kolben ASME B16.9 schweißte Fitting,wpb Ellbogenkolben schweißte Fitting,asme b16.28 Kolbenschweißungsellbogen |
||
Kolben ASME B16.9 B16.28 schweißte Ellbogen-T-Stück Reduzierer-Kappe der Fittings-A234WPB
ASME B16.9 umfasst Gesamtausmasse, Toleranzen, Bewertungen, Prüfung und Markierungen für bearbeitete fabrikmäßig hergestellte buttwelding Installationen des Kohlenstoff- und legiertenstahls von NPS 1/2 bis 48 (DN 15 bis 1200). Es umfasst Installationen jeder produzierbaren Wandstärke. Dieser Standard umfasst nicht korrosionsbeständige buttwelding Installationen des Niederdruckes. Sehen Sie MSS SP-43, bearbeitete Edelstahl-Kolben-Schweißens-Installationen.
Kurze Radiusellbögen und -rückkehr, die vorher in ASME B16.28-1994 eingeschlossen waren, ist in diesem Standard eingeschlossen.
B16.9 soll in Verbindung mit der Ausrüstung verwendet werden, die in anderen Volumen der Reihe ASME B16 von Standards sowie mit anderen ASME-Standards, wie dem Kessel und der Druckbehälter-Code und das B31 leitet Codes beschrieben wird.
Passende Art:

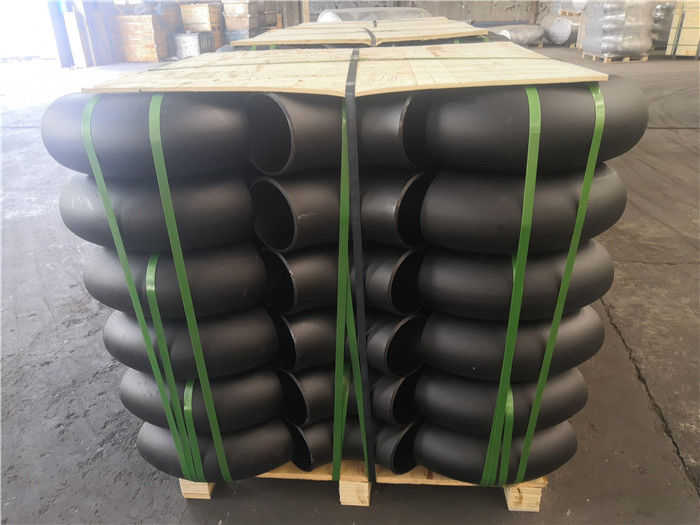

SR Ellbogen LR (langes raidus) (kurzer Radius) 45/60/90/180DEG; 3D/5D Biegung 45DEG/90DEG;

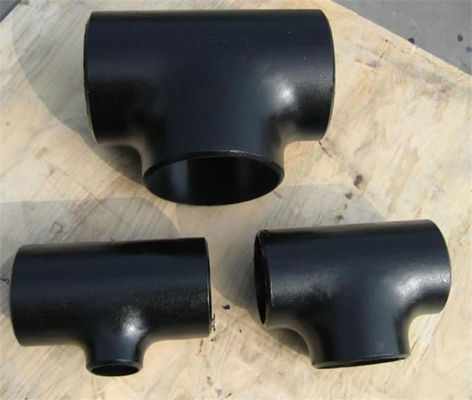

T-Stück, gleiches T-Stück, T-Stück verringernd, Kreuz, Sattel

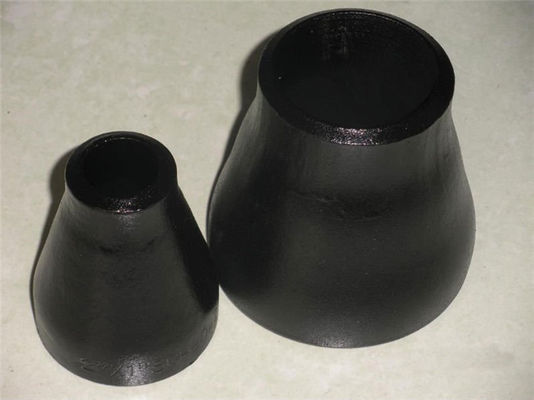

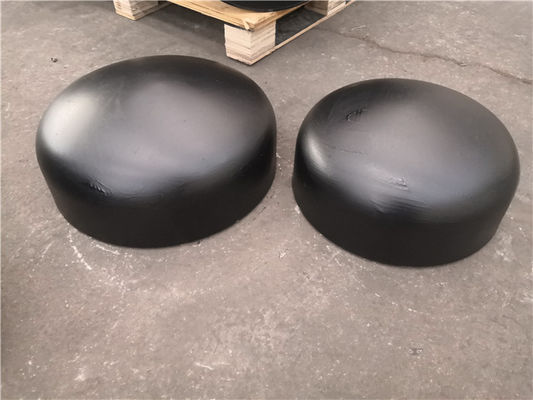

Konzentrischer Reduzierer des Reduzierers, Exzenterreduzierer, Rohrende Kappe
Material:
Kohlenstoffstahl ASTM A234 WPB, WP9, ASTM A420 Gr. WPL6, ASTM A105, ASTM A694 F42-F70
Edelstahl ASTM A403 WP304/304L; WP316/316L; WP321; DIN1.4301; DIN1.4306; DIN1.4401; LÄRM 1,4404
| NPS | O.D. D |
90° Langes Rad Mitte zu beenden |
45° Langes Rad Mitte zu beenden B |
90° 3D Mitte zu beenden |
45° 3D Mitte zu beenden B |
| 1/2 | 21,3 | 38 | 16 | / | / |
| 3/4 | 26,7 | 38 | 19 | 57 | 24 |
| 1 | 33,4 | 38 | 22 | 76 | 31 |
| 1.1/4 | 42,2 | 48 | 25 | 95 | 39 |
| 1.1/2 | 48,3 | 57 | 29 | 114 | 47 |
| 2 | 60,3 | 76 | 35 | 152 | 63 |
| 2.1/2 | 73 | 95 | 44 | 190 | 79 |
| 3 | 88,9 | 114 | 51 | 229 | 95 |
| 3.1/2 | 101,6 | 133 | 57 | 267 | 111 |
| 4 | 114,3 | 152 | 64 | 305 | 127 |
| 5 | 141,3 | 190 | 79 | 381 | 157 |
| 6 | 168,3 | 229 | 95 | 457 | 189 |
| 8 | 219,1 | 305 | 127 | 610 | 252 |
| 10 | 273 | 381 | 159 | 762 | 316 |
| 12 | 323,8 | 457 | 190 | 914 | 378 |
| 14 | 355,6 | 533 | 222 | 1067 | 441 |
| 16 | 406,4 | 610 | 254 | 1219 | 505 |
| 18 | 457 | 686 | 286 | 1372 | 568 |
| 20 | 508 | 762 | 318 | 1524 | 632 |
| 22 | 559 | 838 | 343 | 1676 | 694 |
| 24 | 610 | 914 | 381 | 1829 | 757 |
| 26 | 660 | 991 | 406 | 1981 | 821 |
| 28 | 711 | 1067 | 438 | 2134 | 883 |
| 30 | 762 | 1143 | 470 | 2286 | 946 |
| 32 | 813 | 1219 | 502 | 2438 | 1010 |
| 34 | 864 | 1295 | 533 | 2591 | 1073 |
| 36 | 914 | 1372 | 565 | 2743 | 1135 |
| 38 | 965 | 1448 | 600 | 2896 | 1200 |
| 40 | 1016 | 1524 | 632 | 3048 | 1264 |
| 42 | 1067 | 1600 | 660 | 3200 | 1326 |
| 44 | 1118 | 1676 | 695 | 3353 | 1389 |
| 46 | 1168 | 1753 | 727 | 3505 | 1453 |
| 48 | 1219 | 1829 | 759 | 3658 | 1516 |
