Produktdetails:
|
| Material: | Kohlenstoffstahl | Standard: | ANSI B16.5 |
|---|---|---|---|
| Zertifikate: | ISO TUV | Größe: | 1/2“ - 36" |
| Druck: | 150LBS-2500LBS | Anwendung: | Öl-Wasser-Gas |
| Markieren: | 36-Zoll-Wasserleitungsflansch Geschlechtskrankheit,Vorschweißflansch SCH40 A105,Astm A105 schmiedete Stahlflansche |
||
FLANSCH-GEBRAUCH IN OIL.GAS, WÄSSERT UND SO WEITER, KOHLENSTOFFSTAHL ANSI-B16.5
ANSI B16.5, FLANSCH ASME B16.47
Größenstrecke: 1/2“ bis 80" DN15 zu DN2000

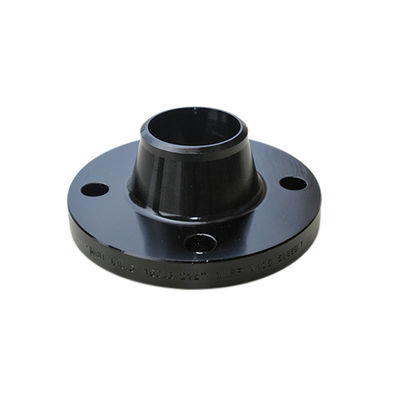

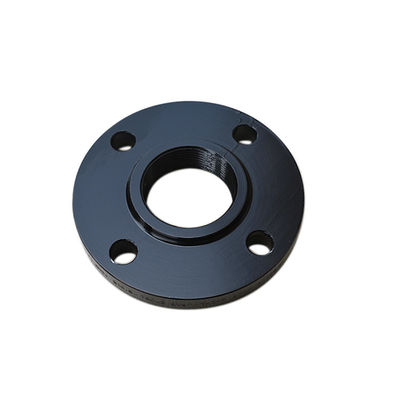

Entwurf: schweißender Hals, Beleg an, blind, Sockelschweißen, verlegt, Schossgelenk
Druck: 150#, 300#, 600#, 900#, 1500#, 2500#
Wandstärke für schweißenden Halsflansch: GESCHLECHTSKRANKHEIT, SCH40, SCH80, SCH160. SCHXXS
Material: Kohlenstoffstahl A105, Edelstahl 304/304L, 316/316L
Beschichtung: schwarze Farbe, gelbes transparentes Farben-, kaltes und heißesbad galvanisieren
Paket: seetauglich plywooden Fall, hölzerne Palette
|
STANDARD
|
Art |
Druck |
Material | Größe |
Prozess |
Oberfläche Behandlung |
|
ANSI B16.5, ASME16.47
|
SORFWNRF VORHÄNGE SWRF LJFF |
150LBS, 300LBS, 400LBS, 600LB 900LBS, 1500LBS, 2500LBS |
Kohlenstoffstahl Edelstahl
|
1/2“---60" |
SCHMIEDETE UND SCHMIEDETE |
Schwarze Farbe Gelbe Farbe Leichtöl |
| KLASSE 150 | |||||||
| UNGEFÄHRES GEWICHT | |||||||
| GRÖSSE | schweißender Hals | Slipper und verlegt | Lap Joint | Blind | Sockelschweißen | ||
| SCH40 | SCH80 | SCH160 | |||||
| 1/2“ | 0,60 | 0,60 | 0,60 | 0,41 | 0,40 | 0,43 | 0,41 |
| 3/4" | 0,90 | 0,90 | 0,90 | 0,58 | 0,58 | 0,63 | 0,58 |
| 1" | 1,14 | 1,18 | 1,24 | 0,80 | 0,80 | 0,89 | 0,80 |
| 1-1/4“ | 1,41 | 1,48 | 1,54 | 1,07 | 1,07 | 1,20 | 1,07 |
| 1-1/2“ | 1,81 | 1,90 | 2,01 | 1,37 | 1,37 | 1,58 | 1,37 |
| 2" | 2,72 | 2,84 | 3,07 | 2,21 | 2,21 | 2,39 | 2,21 |
| 2 1-2“ | 4,45 | 4,70 | 4,98 | 3,32 | 3,34 | 4,07 | 3,32 |
| 3" | 5,22 | 5,54 | 5,90 | 3,83 | 3,83 | 4,92 | 3,83 |
| 3-1/2“ | 6,40 | 6,76 | 7,46 | 5,20 | 5,20 | 5,90 | 5,20 |
| 4" | 7,49 | 7,96 | 8,90 | 5,40 | 5,40 | 7,13 | 5,90 |
| 5" | 9,53 | 10,54 | 12,04 | 6,26 | 6,26 | 8,72 | 6,80 |
| 6" | 11,80 | 13,12 | 15,11 | 7,50 | 7,50 | 11,40 | 8,60 |
| 8" | 19,10 | 21,34 | 25,84 | 12,30 | 12,40 | 20,10 | 13,60 |
| 10" | 24,50 | 28,85 | 35,74 | 17,10 | 17,10 | 28,70 | 19,50 |
| 12" | 39,90 | 46,80 | 58,01 | 26,50 | 26,50 | 43,80 | 29,10 |
| 14" | 51,80 | 62,58 | 77,60 | 34,50 | 38,50 | 58,20 | 40,90 |
| 16" | 64,50 | 79,42 | 98,82 | 45,50 | 51,20 | 77,40 | 44,50 |
| 18" | 74,90 | 97,63 | 124,32 | 48,50 | 55,70 | 94,00 | 59,00 |
| 20" | 89,40 | 120,44 | 154,18 | 61,80 | 70,20 | 122,70 | 74,90 |
| 24" | 121,70 | 169,37 | 223,92 | 87,70 | 98,70 | 187,00 | 99,90 |
Material
1) Kohlenstoffstahl A105 u. Edelstahl SS304, SS316, SS316L
Oberflächenrostschutz:
Oberflächenrostschutz1: Rostschutzleichtöl
Oberflächenrostschutz2: Schwarze Lackierung
Oberflächenrostschutz3: Gelbe Lackierung
Oberflächenrostschutz4: Galnavized (heißes eingetaucht galvanisiert, oder Elektro galvanisiert)
Schließen Sie Gesicht an:
Oberflächen1: Ende auf Lager
Oberflächen2: Sprial zackte
Oberflächen3: Zwei oder drei Nuten (Wasserlinien)
Oberflächen4: Glattes Ende
Ausdrücke
1) Zahlung: Unwiderrufliches L/C am Anblick oder an T/T, D/P
2) Lieferbedingung UHRKETTE China-Hafen oder der Hafen CIF-Käufers
3) Verpacken: Sperrholzpalette/-kasten
