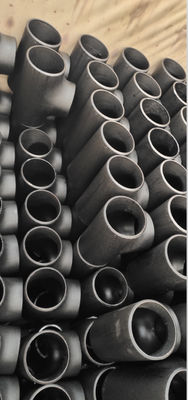

Produktdetails:
|
| Kohlenstoffstahl: | A234WPB | SS Stahl: | 304L, 316L |
|---|---|---|---|
| Art: | GLEICH, VERRINGERND | Grad: | 90° |
| Beschichtung: | Rostschutzöl, schwarze Malerei | ||
| Markieren: | A234WPB-Kohlenstoffstahl-gleiches T-Stück 3",Gleiches T-Stück ASTM A234 110mm,ANSI B16.9 10" galvanisiert |
||

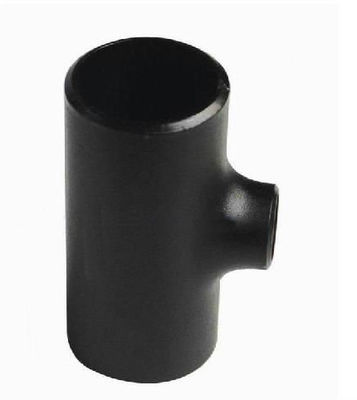

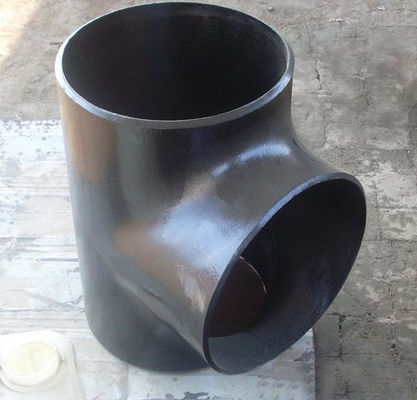

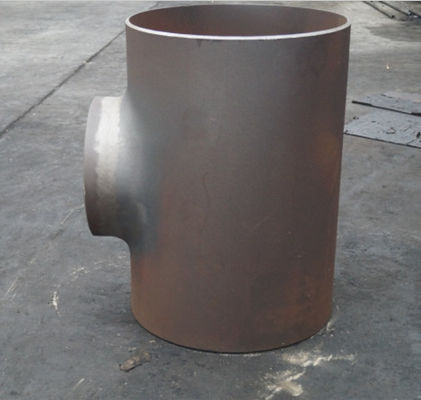

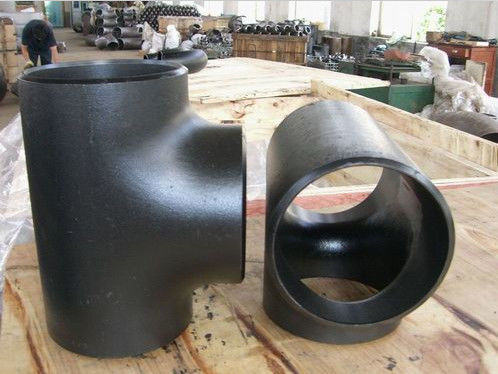

Ein reduzierendes T-Stück ist ein T-förmiges Fitting mit zwei Ausgängen, die bei 90 Grad zur meisten Linie schneiden. Diese T-Stücke sind mit einer Kombination von Unterscheidungsausganggrößen zugänglich. In ASME ist B16.9, das T-Stück Niederlassungs-Hafenschätzung verringert, kleiner als die anderen Häfen des Laufs. Der Edelstahl, der T-Stück verringert, ist möglicherweise eine Art des Fittings, in der das Niederlassungshafenmaß kleiner als die Häfen des Laufs ist. Diese Art des Fittings kann Maßabnahme von einem der Laufhäfen zum anderen außerdem betrachten.
| Nominale Rohr-Größe | Außendurchmesser an der Schrägfläche |
Mitte-zu-Ende | |||
|---|---|---|---|---|---|
| Lauf | Ausgang | Lauf | Ausgang | Lauf (c) | Ausgang (M) |
| 1/2“ | 1/4" 3/8" |
21,3 | 13,7 17,3 |
25 | 25 |
| 3/4" | 3/8" 1/2“ |
26,7 | 17,3 21,3 |
29 | 29 |
| 1" | 1/2“ 3/4" |
33,4 | 21,3 26,7 |
38 | 38 |
| 1 1/4" | 1/2“ 3/4" 1" |
42,2 | 21,3 26,7 33,4 |
48 | 48 |
| 1 1/2“ | 1/2“ 3/4" 1" 1 1/4" |
48,3 | 21,3 26,7 33,4 42,2 |
57 | 57 |
| 2" | 3/4" 1" 1 1/4" 1 1/2“ |
60,3 | 26,7 33,4 42,2 48,3 |
64 | 44 51 57 60 |
| 2 1/2“ | 1" 1 1/4" 1 1/2“ 2" |
73,0 | 33,4 42,2 48,3 60,3 |
76 | 57 64 67 70 |
| 3" | 1 1/4" 1 1/2“ 2" 2 1/2“ |
88,9 | 42,2 48,3 60,3 73,0 |
86 | 70 73 76 83 |
| 3 1/2“ | 1 1/2“ 2" 2 1/2“ 3" |
101,6 | 48,3 60,3 73,0 88,9 |
95 | 79 83 89 92 |
| 4" | 1 1/2“ 2" 2 1/2“ 3" 3 1/2“ |
114,3 | 48,3 60,3 73,0 88,9 101,6 |
105 | 86 89 95 98 102 |
| 5" | 2" 2 1/2“ 3" 3 1/2“ 4" |
141,3 | 60,3 73,0 88,9 101,6 114,3 |
124 | 105 108 111 114 117 |
| 6" | 2 1/2“ 3" 3 1/2“ 4" 5 |
168,3 | 73,0 88,9 101,6 114,3 141,3 |
143 | 121 124 127 130 137 |
| 8" | 3 1/2“ 4" 5" 6" |
219,1 | 101,6 114,3 141,3 168,3 |
178 | 152 156 162 168 |
| 10" | 4" 5" 6" 8" |
273,0 | 114,3 141,3 168,3 219,1 |
216 | 184 191 194 203 |
| 12" | 5" 6" 8" 10" |
323,8 | 141,3 168,3 219,1 273,0 |
254 | 216 219 229 241 |
| 14" | 6" 8" 10" 12" |
355,6 | 168,3 219,1 273,0 323,8 |
279 | 238 248 257 270 |
| 16" | 6" 8" 10" 12" 14" |
406,4 | 168,3 219,1 273,0 323,8 355,6 |
305 | 264 273 283 295 305 |
| 18" | 8" 10" 12" 14" 16" |
457,0 | 219,1 273,0 323,8 355,6 406,4 |
343 | 298 308 321 330 330 |
| 20" | 8" 10" 12" 14" 16" 18" |
508,0 | 219,1 273,0 323,8 355,6 406,4 457,0 |
381 | 324 333 346 356 356 368 |
| 22" | 10" 12" 14" 16" 18" 20" |
559,0 | 273,0 323,8 355,6 406,4 457,0 508,0 |
419 | 359 371 381 381 394 406 |
| 24" | 10" 12" 14" 16" 18" 20" 22" |
610,0 | 273,0 323,8 355,6 406,4 457,0 508,0 559,0 |
432 | 384 397 406 406 419 432 432 |
Die Maße sind in den Millimeter
Quelle: ASME B16.9 – 2018
