Produktdetails:
|
| Art: | WN-FLANSCH, ALSO FLANSCH, BLINDFLANSCH, SCHALTER-FLANSCH, PLATTEN-FLANSCH, SCHOSS-GELENK-FLANSCH | Standard: | ANSI B16.5, ANSI B16.47A, ANSI B16.47B, AWWA KLASSIFIZIEREN D, LÄRM, EN1092-1 |
|---|---|---|---|
| Oberflächenbehandlung: | SCHWARZE MALEREI, GELBE MALEREI, GALVANISIEREND, ROSTSCHUTZöl | VERSIEGELNDER GESICHTS-FLANSCH: | ANGEHOBENES GESICHT (RF), FLACHES GESICHT (FF), RING-GEMEINSAME ART (RTJ) |
| Paket: | Seeangemessene Sperrholzkisten/-paletten | Preisbedingung: | UHRKETTE, CIF, CFR |
| Produktionszeitraum: | kleiner als 60tons innerhalb 30days, mehr als 60tons 50days | Zertifikat: | PED, ISO |
| Material: | EDELSTAHL SS316/L SS304/L | Größe: | 1/2“ BIS 80", 0,5 ZOLL BIS 80 ZOLL |

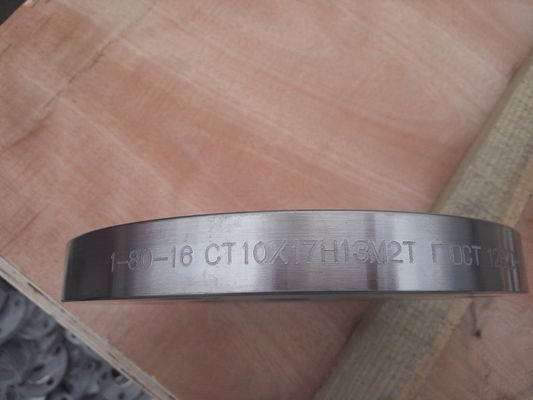

| Markieren: | Kohlenstoffstahl-Flansch CT20,Flansch CT20 GOST 33259,16MN SCHREIBEN 11 WN-Platten-Flansch |
||

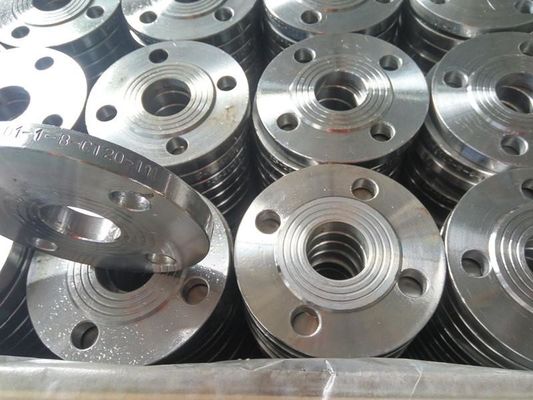

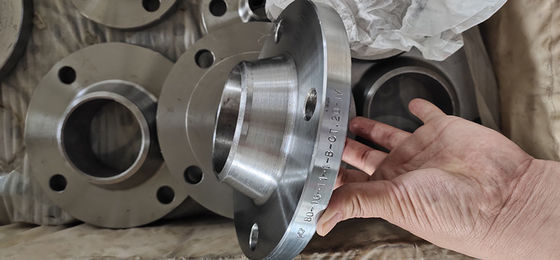

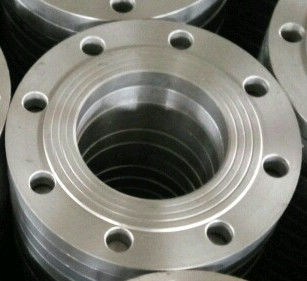

KOHLENSTOFFSTAHL CT20 FLANSCHEN PLATTEN-FLANSCH 16MN GOST33258 TYPE11 WN GOST33259 TYPE01
Gostflansch ist ein Flanschsystem von Russland, mit.einschließen Platten-Flansche (GOST12820-80), die Blindflansche (GOST12836-67) und schweißt Hals Flansche (GOST12821-80), Kolben-geschweißte Stahlflansche GOST12821-80 etc., Größe von DN15 zu DN1600, Plattenflansch, schweißender Halsflansch, Beleg auf schweißendem Plattenflansch.
Art: Überziehen Sie Flansch, Blindflansch, schweißender Halsflansch, Kolben-geschweißte Stahlflansche
Material: Kohlenstoffstahl: A105, SS400, SF440 RST37.2, S235JRG2, P250GH, C22.8, Edelstahl: F304 F304L F316 F316L 316Ti, kupfernes etc.
Standard: Platten-Flansche (GOST12820-80), Blindflansche (GOST12836-67); Schweißende Hals Flansche (GOST12821-80); Stahl Kolben-geschweißt flanscht GOST33259 Type01/Type11
Größe: DN15-DN1200
Druck: PN6Mpa, PN10Mpa, PN16Mpa, PN25Mpa, PN40Mpa, PN64Mpa, PN100Mpa, Mpa PN160

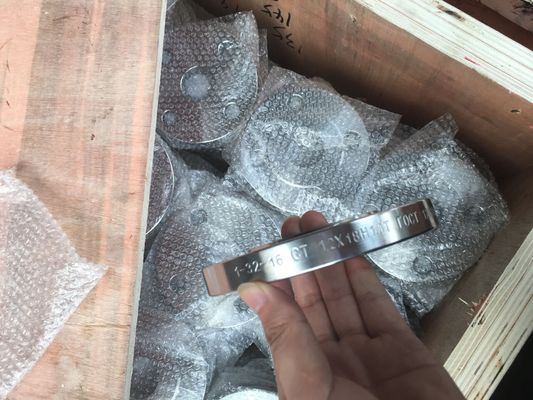

Verpackung: Nicht räuchern Sie aus oder räuchern Sie Sperrholz/hölzerne Palette oder Kasten aus
Oberflächenbehandlung: Transparente/gelbe/schwarze Rostschutzfarbe des Rostschutzöl-, das Zink, heißes eingetaucht galvanisierte.
E-Katalog: Verfügbar, besuchen Sie bitte Katalog des Flansches
Verwendung: Ölfeld-, Offshore-, Wasser-System, Schiffbau, Erdgas, Electric Power, Rohr-Projekte etc.
| Spezifikationen | GOST Flansche |
|---|---|
| GOST Flansch-Standards | ANSI/ASME B16.5, B16.47 Reihe A u. B, B16.48, BS4504, BS 10, EN-1092, LÄRM, ANSI flanscht, ASME flanscht, BS-Flansche, LÄRM Flansche, en flanscht, GOST flanscht. |
| Flansch-Größenstrecke GOST ASME B16.5 | 1/2“ (15 Notiz:) bis 48" (1200NB) DN10~DN5000 |
| GOST Flansch Standard-LÄRM | 6Bar 10Bar 16Bar 25Bar 40Bar/PN6 PN10 PN16 PN25 PN40, PN64 |
| GOST Flansch Standard-ANSI | Klasse 150 lbs, 300 lbs, 600 lbs, 900 lbs, 1500 lbs, 2500 lbs |
| GOST Flansch Standard-UNI | 6Bar 10Bar 16Bar 25Bar 40Bar |
| GOST Flansch Standard-en | 6Bar 10Bar 16Bar 25Bar 40Bar |
| GOST Flansch Standard-GOST | 5K, 10 K, 16 K 20 K, 30 K, 40 K, 63 K |
| Hauptarten | Geschmiedet/verlegt/schraubte,/Platte |
| Flanschen Hilfsmaterial | Dichtung, Ring Joint, Flansch läuft weg |
| Die meisten allgemeinen Arten GOST Flansche |
|
| Schließen Sie Art Flansch-Gesichts-Art an | Angehobenes Gesicht (Rf), Ring Type Joint (RTJ), flaches Gesicht (FF), großes männlich-weibliches (LMF), Schoss-Gelenk-Gesicht (LJF), kleines männlich-weibliches (SMF), kleine Zunge, große Zunge u. Nut, Nut |
| GOST Rohr flanscht Prüfungszeugnisse | En 10204/3.1B Rohstoffe bescheinigen Radiographie-Prüfbericht 100% Drittpartei-Abnahmeprüfprotokoll, usw. |
| Produktionstechnik |
|
| Spezieller Entwurf |
Gemäß Ihrer Zeichnung AS, ANSI, BS, LÄRM und GOST GOST Gewindeflansch, Socketweld-Flansch, Aufsteckflansch, Blindflansch, Vorschweißflansch |
| Fachkundiger Hersteller von |
|
| Test | Hydrostatische Prüfmaschine, Direktablesungsspektrograph, trasonic Fehlerdetektor UI, Röntgenstrahldetektor, Magnetteilchendetektor |
| Ausrüstung | Verbiegende Maschine, Pressemaschine, elektrische Abkantmaschine, Maschinen-, Strahlenenmaschine usw. drückend |
| Ursprung | West-Europa /Indian/USA/Japan/koreanisches |
| GOST 12815 flanscht Standard |
ANSI-LÄRM, GOST, GOST, UNI, BS, AS2129, AWWA, en, GOST, NFE etc.
|
| Schlüsselmärkte und Industrien für GOST Flansch |
|
| Exportieren Sie zu | Indonesien, Irland, Ukraine, Singapur, Saudi-Arabien, Kanada, Peru, Dubai, Brasilien, der Iran, Korea, USA, Indien, Ägypten, Thailand, Spanien, Oman usw. |
| GOST 12815 flanscht Anwendung |
|
Maße u. Massen von GOST 33259 Flansch PN0.6MPa
|
Давление PN = 0,6 МПа (6 кгс-/с м²)
|
|||||||
|
Наименование
|
D, мм
|
D1, мм
|
dв, мм
|
b, мм
|
d, мм
|
отв., шт.
|
Масса, кг.
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-15-6 ст.3 (20)
|
80
|
55
|
19
|
10
|
11
|
4
|
0,33
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-20-6 ст.3 (20)
|
90
|
65
|
26
|
12
|
0,53
|
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-25-6 ст.3 (20)
|
100
|
75
|
33
|
12
|
0,64
|
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-32-6 ст.3 (20)
|
120
|
90
|
39
|
13
|
14
|
1,01
|
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-40-6 ст.3 (20)
|
130
|
100
|
46
|
13
|
1,21
|
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-50-6 ст.3 (20)
|
140
|
110
|
59
|
13
|
1,33
|
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-65-6 ст.3 (20)
|
160
|
130
|
78
|
13
|
1,63
|
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-80-6 ст.3 (20)
|
185
|
150
|
91
|
15
|
18
|
2,44
|
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-100-6 ст.3 (20)
|
205
|
170
|
110
|
15
|
2,85
|
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-125-6 ст.3 (20)
|
235
|
200
|
135
|
17
|
8
|
3,88
|
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-150-6 ст.3 (20)
|
260
|
225
|
161
|
17
|
4,39
|
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-200-6 ст.3 (20)
|
315
|
280
|
222
|
19
|
5,89
|
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-250-6 ст.3 (20)
|
370
|
335
|
273
|
20
|
12
|
7,67
|
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-300-6 ст.3 (20)
|
435
|
395
|
325
|
20
|
22
|
10,28
|
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-350-6 ст.3 (20)
|
485
|
445
|
377
|
22
|
12,58
|
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-400-6 ст.3 (20)
|
535
|
495
|
426
|
24
|
16
|
15,2
|
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-500-6 ст.3 (20)
|
640
|
600
|
530
|
25
|
19,72
|
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-600-6 ст.3 (20)
|
755
|
705
|
630
|
25
|
26
|
20
|
26,24
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-800-6 ст.3 (20)
|
975
|
920
|
820
|
27
|
30
|
24
|
46,14
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-1000-6 ст.3 (20)
|
1 175
|
1 120
|
1 020
|
31
|
28
|
64,36
|
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-1200-6 ст.3 (20)
|
1 400
|
1 340
|
1 220
|
34
|
33
|
32
|
99,03
|
