Produktdetails:
|
| Standard: | Platten-Flansche (GOST12820-80), Blindflansche (GOST12836-67); Schweißende Hals Flansche (GOST12821- | Druck: | PN6Mpa, PN10Mpa, PN16Mpa, PN25Mpa, PN40Mpa, PN64Mpa, PN100Mpa, Mpa PN160 |
|---|---|---|---|
| Verbindungsart: | Ring Type Joint, Schoss-Gelenk-Gesicht, angehobenes Gesicht, flaches Gesicht, großes männlich-weibli | Flansch-Gesichts-Art: | Flaches Gesicht (FF), heben Gesicht (Rf), Ring Joint an (RJT) |
| Beschichten/Oberflächenbehandlung: | Rostschutzfarbe, ölen die schwarze Farbe, gelbes transparentes, verzinktes, kaltes und heißes Bad, d | Material: | 20CT, ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 9 |
| Verpackung: | Nicht räuchern Sie aus oder räuchern Sie Sperrholz/hölzerne Palette oder Kasten aus | Verwendung/Anwendungen: | Ölfeld-, Offshore-, Wasser-System, Schiffbau, Erdgas, Electric Power, Rohr-Projekte etc. |
| Markieren: | GOST 12820 Flansch ASTM A182,Flansch GOST PED 33259,astm a182 Flansch A240 310 321 |
||
GOST-STANDARD-FLANSCH (GOST 12820/GOST 12821/GOST 33259) – HERSTELLER U. STOCKISTS
GOST Standard-Flansche durch angerufene STANDARDGOST bleiben. Es ist ein russischer Standard, der den Standards von europäischen, asiatischen Standards und von vielen anderen nationalen Standards sich anpaßt. Dinesh Industries ist ein Produzent von verschiedenen Flanschen in den verschiedenen materiellen Graden, die mit dem GOST-Standard kommen. Die Gost-Standard-Flansch-Maße schwanken mit Spezifikation und anderen Standards. Es gibt zu den mittleres Mittel- Durchmesserflanschen klein, die in den verschiedenen Anwendungen funktionieren. Der Flansch des Gost-12821 ist ein Edelstahlflansch, der zwischen dem DIN15 zu DIN1600 sich erstrecken kann. Es gibt verschiedene Arten der Flansche auch. Der Flansch 80 des GOSTS 12821 wird in den Ölfeldern, Offshoreerdölindustrien, Erdgasindustrien und in den Wassersystemen benutzt.

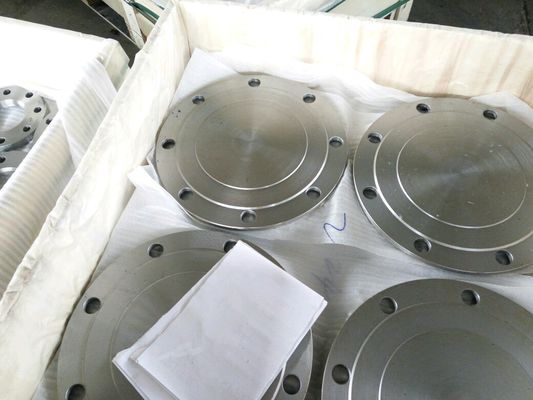

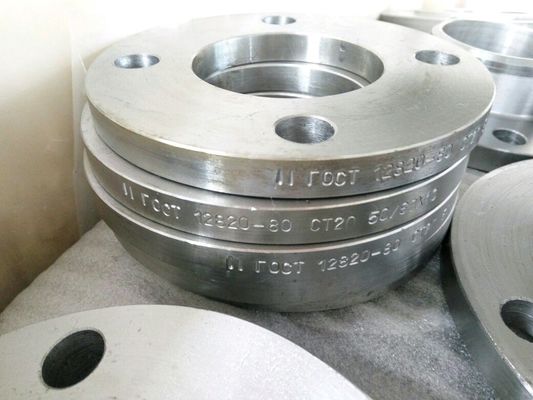

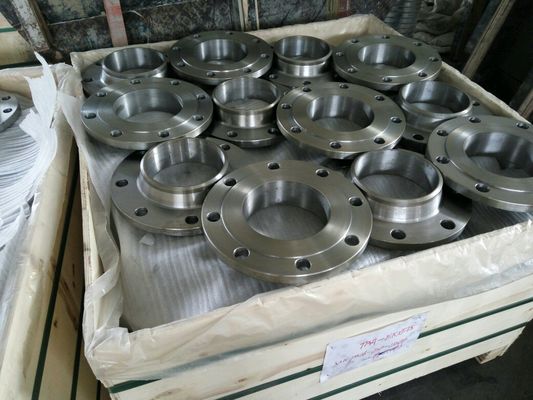

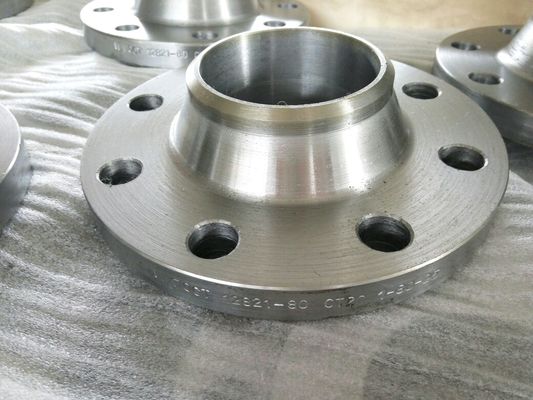

Die Anlagen des elektrischen Stroms und die Schiffbau verwenden diesen Standard von Flanschen auch. Es gibt verschiedene Arten wie der Schweißungshals, der Beleg, die Kolbenschweißung und die Blindflansche. Der Geist-Blindflansch wird benutzt, um eine Rohrlinie vorübergehend oder dauerhaft zu beenden entweder. Der Geist-Vorschweißflansch wird benutzt, um schweißende Oberfläche und Stärke über Verbindung zu haben. Der Geist-Platten-Flansch wird benutzt, um mehr Verbindungsoberfläche zu addieren, um Rohrenden abzustumpfen und der Geist-Beleg auf Flansch ist nützlich, wenn man zusammen nahtlose Rohre anschließt. Sie können irgendwelche Arten Flansche von uns erhalten und fühlen bitte sich frei, mit uns mit Ihrer Untersuchung in Verbindung zu treten.
Inhaltsverzeichnis
| Producty-Art | GOST Flansche |
|---|---|
| Größe | ½“ zu 48 ″ |
| Druck-Festlegungen von Gruppenprämienrichtzahlen | Klasse 1500, Klasse 150, Klasse 400, Klasse 900, Klasse 300, Klasse 2500, Klasse 600 | PN16, PN40, PN6, PN10, PN64, PN25 |
| Spezialisieren Sie sich | Gemäß der Zeichnung |
| Standard | ANSI B16.47, MSS SP44, ANSI B16.5, ANSI B16.36, ANSI B16.48, JIS, LÄRM, BS4504, SABS1123, EN1092-1, UNI, AS2129, GOST-12820DIN: DIN2527, DIN2633, DIN2636, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2637, DIN2638, DIN2656, DIN2627, DIN2628, DIN2629, LÄRM 2631, DIN2634, DIN2635, DIN2632, DIN2673B.S: BS1560, BS4504, BS4504, BS10 |
| Verbindungsart-/Flansch-Gesichts-Art | Flaches Gesicht, großes männlich-weibliches, Ring Type Joint, Schoss-Gelenk-Gesicht, große Zunge u. Nut, angehobenes Gesicht, kleine männlich-weibliche, kleine Zunge u. Nut |
GOST Standard-Flansche sind verfügbar in Klasse 150, 2500, in den Maßen wie Reihen A ANSI B16.5, ANSI B16.47 u. B, MSS SP44, AWWA zu klassifizieren
| Проход условный Dy | d1 | b | h4 | Dm | Dn | Масса, кг | ||||
| с соединительным выступом | с выступом | с впадиной | с шипом | с пазом | ||||||
| 10 | 8 | 10 | 27 | 22 | 15 | 0,34 | 0,34 | 0,32 | 0,34 | 0,33 |
| 15 | 12 | 28 | 28 | 19 | 0,40 | 0,40 | 0,38 | 0,40 | 0,40 | |
| 20 | 18 | 30 | 36 | 26 | 0,53 | 0,53 | 0,50 | 0,53 | 0,52 | |
| 25 | 25 | 12 | 42 | 33 | 0,76 | 0,77 | 0,72 | 0,75 | 0,75 | |
| 32 | 31 | 33 | 50 | 39 | 1,10 | 1,08 | 1,04 | 1,08 | 1,08 | |
| 40 | 38 | 35 | 60 | 46 | 1,36 | 1,37 | 1,28 | 1,30 | 1,34 | |
| 50 | 49 | 70 | 58 | 1,53 | 1,51 | 1,44 | 1,46 | 1,47 | ||
| 65 | 66 | 88 | 77 | 1,97 | 2,06 | 1,83 | 1,72 | 1,75 | ||
| 80 | 78 | 13 | 37 | 102 | 90 | 2,76 | 2,76 | 2,80 | 2,65 | 2,72 |
| 100 | 96 | 38 | 122 | 110 | 3,35 | 3,04 | 3,03 | 3,03 | 3,04 | |
| 125 | 121 | 15 | 40 | 148 | 135 | 4,66 | 4,24 | 3,66 | 4,50 | 4,55 |
| 150 | 146 | 43 | 172 | 161 | 5,37 | 5,85 | 4,93 | 5,29 | 5,35 | |
| (175) | 177 | 17 | 47 | 210 | 196 | 7,32 | 8,10 | 6,92 | 7,11 | 7,16 |
| 200 | 202 | 50 | 235 | 222 | 8,37 | 9,35 | 7,75 | 7,98 | 8,05 | |
| (225) | 226 | 260 | 248 | 9,45 | 9,25 | 8,72 | 8,98 | 9,06 | ||
| 250 | 254 | 18 | 288 | 278 | 10,99 | 10,69 | 10,14 | 12,20 | 12,30 | |
| 300 | 303 | 340 | 330 | 14,82 | 14,28 | 14,10 | 13,81 | 14,11 | ||
| 350 | 351 | 390 | 382 | 17,69 | 18,65 | 17,64 | 16,35 | 16,72 | ||
| 400 | 398 | 440 | 432 | 20,55 | 19,69 | 19,30 | 18,83 | 19,31 | ||
| (450) | 450 | 494 | 484 | 23,63 | 23,60 | 21,90 | 21,62 | 22,24 | ||
| 500 | 501 | 19 | 545 | 535 | 26,63 | 29,10 | 25,90 | 24,44 | 25,10 | |
| 600 | 602 | 55 | 650 | 636 | 35,79 | 35,60 | 33,40 | 37,49 | 33,67 | |
| (700) | 692 | 740 | 726 | 44,31 | 44,10 | 41,10 | 40,60 | 41,86 | ||
| 800 | 792 | 60 | 844 | 826 | 56,17 | 55,20 | 52,20 | 51,67 | 53,36 | |
| (900) | 892 | 21 | 944 | 926 | 66,79 | – | – | – | – | |
| 1000 | 992 | 1044 | 1028 | 73,51 | ||||||
| 1200 | 1192 | 23 | 70 | 1248 | 1228 | 111,43 | ||||
| 1400 | 1392 | 27 | 85 | 1456 | 1428 | 156,58 | ||||
| 1600 | 1592 | 32 | 95 | 1660 | 1628 | 218,57 | ||||
|
Standard
|
Klasse
|
Durchmesser
|
Lochkreis-Durchmesser
|
Zahl von Bolzen
|
Bolzen-Größe
|
Durchmesser des Bolzenlochs
|
|---|---|---|---|---|---|---|
|
Flansche AS4087
|
PN14
|
95
|
67
|
4
|
M12
|
14
|
|
ALS Flansch 2129
|
Tabelle C
|
95
|
67
|
4
|
13
|
14
|
|
Tabelle D
|
95
|
67
|
4
|
13
|
14
|
|
|
Tabelle E
|
95
|
67
|
4
|
13
|
14
|
|
|
Tabelle F
|
95
|
67
|
4
|
13
|
14
|
|
|
Tabelle H
|
114
|
83
|
4
|
16
|
17
|
|
|
Tabelle J
|
114
|
83
|
4
|
16
|
17
|
|
|
Flansche ANSI B16.5
|
ANSI 150
|
89
|
60
|
4
|
13
|
16
|
|
ANSI 300
|
95
|
67
|
4
|
13
|
16
|
|
|
ANSI 600
|
95
|
67
|
4
|
13
|
16
|
|
|
ANSI 900
|
121
|
83
|
4
|
19
|
22
|
|
|
ANSI 1500
|
121
|
83
|
4
|
19
|
22
|
|
|
Flansch ISO 7005 (LÄRM)
|
PN6
|
80
|
55
|
4
|
M10
|
11
|
|
PN10
|
95
|
65
|
4
|
M12
|
14
|
|
|
PN16
|
95
|
65
|
4
|
M12
|
14
|
|
|
PN20
|
90
|
60,5
|
4
|
M14
|
16
|
|
|
PN25
|
95
|
65
|
4
|
M12
|
14
|
|
|
PN40
|
95
|
65
|
4
|
M12
|
14
|
