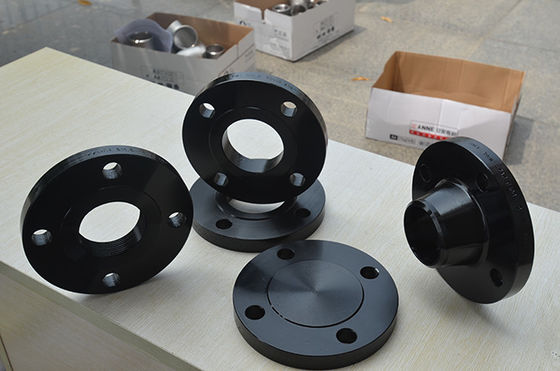

Geschmiedeter Stahl-Beleg ANSI B16.47 FLANSCH-ANSI-B16.5 auf Lap Joint Bind Socket Welding-Hals

Werden über dem Rohr geglitten und geschweißt dann von sowohl innerhalb als auch außerhalb, um genügende Stärke zur Verfügung zu stellen und Durchsickern zu verhindern. Dieser Flansch wird anstelle der Schweißungshälse von vielen Benutzern wegen seines preiswerteren und auch der Tatsache benutzt, der es weniger Genauigkeit erfordert, wenn es Rohr zur Länge schneidet. Beleg - ons werden nicht normalerweise in den Hochdruckanwendungen wegen des niedrigen Naben- und Schweißungszubehörs benutzt.

Alias sind ein Hochnabenflansch oder ein sich verjüngender Nabenflansch, Vorschweißflansche entworfen, zu einem friedlichen System durch Kolbenschweißen verbunden zu werden. Vorschweißflansche werden bevorzugt, wenn das Leiten abhängig von hohen Drücken, Hochdruck oder/erhöhten Temperaturen den unter null ist. Der Hals oder die Nabe, hilft, Umweltbelastung am Flansch mit dem Rohr zu übertragen, zu dem er zu geschweißt wird. Der allmähliche Übergang der Stärke von der Basis der Nabe zur Wandstärke an der Kolbenschweißung liefert wichtige Verstärkung des Flansches. Turbulenz und Abnutzung liegen an der zusammenpassenden gebohrten Größe des Rohres und des Flansches verringertes. Diese Flansche langweilen sich, um die Identifikation des fügenden Rohres zusammenzubringen so dort ist keine Beschränkung des Flusses.

Ähnlich einem Aufsteckflansch im Entwurf, aber mit einer Bohrung, die zylindrisch angebohrt wird, um Rohr anzunehmen. Der Durchmesser vom restlichen gebohrt ist der selbe wie der Innendurchmesser des Rohres. Eine Leistenschweißung um die Nabe des Flansches befestigte den Flansch zum Rohr. Eine optionale Abstandschweißung wird in den hohen Druckanwendungen angewendet möglicherweise. Sein größter Gebrauch ist in den Hochdrucksystemen wie hydraulischen und Dampflinien.

Verwendet für spezielle Umstände mit ihrem Hauptvorteil, der ist, dass sie zum Rohr ohne Schweißen befestigt werden können. Manchmal wird eine Dichtungsschweißung auch in Verbindung mit der verlegten Verbindung benutzt. Obgleich verfügbar in den meisten Größen und in der Druckbewertung, Gewindeflansche heute, werden fast ausschließlich in den kleineren Rohrgrößen verwendet. Gewindeflansche sind nicht für das Leiten mit dünnen Wandstärken passend, weil, einen Faden auf dem Rohr zu schneiden nicht möglich ist.

Fast identisch zu einem Aufsteckflansch, aber zum Haben eines Radius an der Kreuzung der Bohrung und des Flanschgesichtes, zum eines Schossstummelendes unterzubringen. Diese Flansche gleiten über dem Rohr und werden nicht andernfalls an ihm geschweißt oder befestigt. Weglaufender Druck wird der Dichtung durch den Druck des Flansches gegen die Rückseite des Rohrschoßes (Stummelende) übermittelt. Das Gesicht auf den Stummelendformen das Dichtungsgesicht des Flansches. Schoss-Gelenkflansche haben nicht angehoben Gesichter und eine einzelne Verbindung erfordert Schossgelenkflansch und ein Rohrstummelende. Sie werden gut benutzt, wo Abschnitte von Rohrleitungssystemen für Inspektion oder Ersatz schnell und leicht abgebaut werden müssen.

Blindflansche haben keine Bohrung und werden verwendet, um eine friedliches System- oder Schifföffnung abzustellen. Sein Entwurf ermöglicht einfachen Zugang zum Schiff- oder Rohrleitungssystem zu den Inspektionszwecken. Er kann mit oder ohne Naben an der Wahl des Herstellers geliefert werden. Im Hinblick auf internes Druck- und Bolzenladen sind Blindflansche, besonders in den größeren Größen, die in hohem Grade betonten Flanscharten.
