600 lbs Ss304l-Edelstahl-Beleg-auf dem Flansch geschmiedet

600 lbs Ss304l-Edelstahl-Beleg-auf dem Flansch geschmiedet
600 lbs Ss304l-Edelstahl-Beleg-auf dem Flansch geschmiedet 600 lbs Ss304l-Edelstahl-Beleg-auf dem Flansch geschmiedet 600 lbs Ss304l-Edelstahl-Beleg-auf dem Flansch geschmiedet 600 lbs Ss304l-Edelstahl-Beleg-auf dem Flansch geschmiedet

Großes Bild :  600 lbs Ss304l-Edelstahl-Beleg-auf dem Flansch geschmiedet

Produktdetails:
Herkunftsort: China
Markenname: XF
Zertifizierung: TUV , ISO9001
Modellnummer: ½“ (15 Notiz:) bis 48" (1200NB) in 150 lbs, 300 lbs, 600 lbs, 900 lbs, 1500 lbs, 2500 lbs
Zahlung und Versand AGB:
Min Bestellmenge: 100pcs
Preis: --

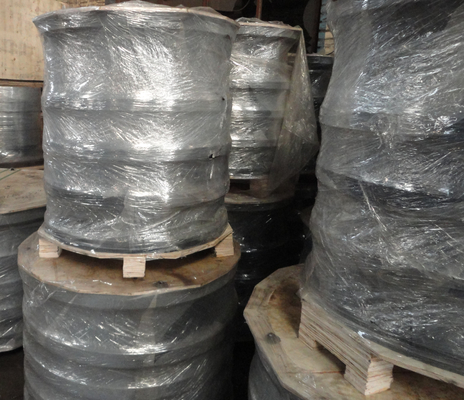

Verpackung Informationen: Nicht räuchern Sie aus oder räuchern Sie Sperrholz/hölzerne Palette oder Kasten aus
Lieferzeit: 30 TAGE -40DAYS
Zahlungsbedingungen: L/C, D/A, D/P, T/T
Versorgungsmaterial-Fähigkeit: 2000-3000 Tonnen pro Monat
Kontakt

600 lbs Ss304l-Edelstahl-Beleg-auf dem Flansch geschmiedet

Beschreibung
Kohlenstoffstahl: , S235JRG2, P245GH, P250GH, A105, SS400, SF440 Edelstahl: F304 F304L F316 F316L
GRÖSSE: 1/2“ NOTIZ: BIS 48" NOTIZ: Druck: 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500LBS, 2500LBS
Oberflächenbehandlung: Transparente/gelbe/schwarze Rostschutzfarbe des Rostschutzöl-, das Zink, heißes eingetaucht galvanis Verpackung: Nicht räuchern Sie aus oder räuchern Sie Sperrholz/hölzerne Palette oder Kasten aus
Verwendung: Ölfeld-, Offshore-, Wasser-System, Schiffbau, Erdgas, Electric Power, Rohr-Projekte etc.
Markieren:

600 lbs Edelstahlbeleg auf Flansch

,

ss304l-Edelstahlbeleg auf Flansch

,

SS gleiten auf dem geschmiedeten Flansch

FLANSCH SLIP ANSI B16.5 KLASSEN-150 AUF A105 KOHLENSTOFFSTAHL UND GESCHMIEDETEM FLANSCH SS304L EDELSTAHL



ASME/ANSI B16.5 stellt zur Verfügung

  • Schweißungshals
  • Slipper
  • Sockelschweißung
  • verlegt
  • Schossgelenk
  • blind

Flanschmaße für Rohre Erstreckungs1/2“ bis 24" - in Klassen Erstreckungs150 bis 2500. Anmerkung, dass die Bewertungen in den Schritten mit Terminologie wie ASME-Klasse xxx oder API xxxx sind.

Im allgemeinen müssen Sie den Zeitplan (Stärke) des verbundenen Rohres spezifizieren, wenn es der Kolben ist, der zum Flansch geschweißt wird. Geschweißte und verlegte Verbindungen des Sockels ist durch Wandstärke unberührt und sollte das Od nur erfordern.

Nominale Rohr-Größe
NPS
(Zoll)		 Klasse 150
Durchmesser von
Flansch
(Zoll)		 Nein.
von
Bolzen		 Durchmesser von
Bolzen
(Zoll)		 Durchmesser von
Bolzenlöcher
(Zoll)		 Bolzen
Kreis
(Zoll)
1/4 3-3/8 4 1/2 0,62 2-1/4
1/2 3-1/2 4 1/2 0,62 2-3/8
3/4 3-7/8 4 1/2 0,62 2-3/4
1 4-1/4 4 1/2 0,62 3-1/8
1-1/4 4-5/8 4 1/2 0,62 3-1/2
1-1/2 5 4 1/2 0,62 3-7/8
2 6 4 5/8 0,75 4-3/4
2-1/2 7 4 5/8 0,75 5-1/2
3 7-1/2 4 5/8 0,75 6
3-1/2 8-1/2 8 5/8 0,75 7
4 9 8 5/8 0,75 7-1/2
5 10 8 3/4 0,88 8-1/2
6 11 8 3/4 0,88 9-1/2
8 13-1/2 8 3/4 0,88 11-3/4
10 16 12 7/8 1 14-1/4
12 19 12 7/8 1 17
14 21 12 1 1,12 18-3/4
16 23-1/2 16 1 1,12 21-1/4
18 25 16 1-1/8 1,25 22-3/4
20 27-1/2 20 1-1/8 1,25 25
24 32 20 1-1/4 1,38 29-1/2
  • 1 Zoll = 25,4 Millimeter
Nominale Rohr-Größe
NPS
(Zoll)		 Klasse 300
Durchmesser von
Flansch
(Zoll)		 Nein.
von
Bolzen		 Durchmesser von
Bolzen
(Zoll)		 Durchmesser von
Bolzenlöcher
(Zoll)		 Bolzen
Kreis
(Zoll)
1/4 3-3/8 4 1/2 0,62 2-1/4
1/2 3-3/4 4 1/2 0,62 2-5/8
3/4 4-5/8 4 5/8 0,75 3-1/4
1 4-7/8 4 5/8 0,75 3-1/2
1-1/4 5-1/4 4 5/8 0,75 3-7/8
1-1/2 6-1/8 4 3/4 0,88 4-1/2
2 6-1/2 8 5/8 0,75 5
2-1/2 7-1/2 8 3/4 0,88 5-7/8
3 8-1/4 8 3/4 0,88 6-5/8
3-1/2 9 8 3/4 0,88 7-1/4
4 10 8 3/4 0,88 7-7/8
5 11 8 3/4 0,88 9-1/4
6 12-1/2 12 3/4 0,88 10-5/8
8 15 12 7/8 1 13
10 17-1/2 16 1 1,12 15-1/4
12 20-1/2 16 1-1/8 1,25 17-3/4
14 23 20 1-1/8 1,25 20-1/4
16 25-1/2 20 1-1/4 1,38 22-1/2
18 28 24 1-1/4 1,38 24-3/4
20 30-1/2 24 1-1/4 1,38 27
24 36 24 1-1/2 1,62 32
Nominale Rohr-Größe
NPS
(Zoll)		 Klasse 400
Durchmesser von
Flansch
(Zoll)		 Nein.
von
Bolzen		 Durchmesser von
Bolzen
(Zoll)		 Durchmesser von
Bolzenlöcher
(Zoll)		 Bolzen
Kreis
(Zoll)
1/4 3-3/8 4 1/2 0,62 2-1/4
1/2 3-3/4 4 1/2 0,62 2-5/8
3/4 4-5/8 4 5/8 0,75 3-1/4
1 4-7/8 4 5/8 0,75 3-1/2
1-1/4 5-1/4 4 5/8 0,75 3-7/8
1-1/2 6-1/8 4 3/4 0,88 4-1/2
2 6-1/2 8 5/8 0,75 5
2-1/2 7-1/2 8 3/4 0,88 5-7/8
3 8-1/4 8 3/4 0,88 6-5/8
3-1/2 9 8 7/8 1 7-1/4
4 10 8 7/8 1 7-7/8
5 11 8 7/8 1 9-1/4
6 12-1/2 12 7/8 1 10-5/8
8 15 12 1 1,12 13
10 17-1/2 16 1-1/8 1,25 15-1/4
12 20-1/2 16 1-1/4 1,38 17-3/4
14 23 20 1-1/4 1,38 20-1/4
16 25-1/2 20 1-3/8 1,5 22-1/2
18 28 24 1-3/8 1,5 24-3/4
20 30-1/2 24 1-1/2 1,62 27
24 36 24 1-3/4 1,88 32
Nominale Rohr-Größe
NPS
(Zoll)		 Klasse 600
Durchmesser von
Flansch
(Zoll)		 Nein.
von
Bolzen		 Durchmesser von
Bolzen
(Zoll)		 Durchmesser von
Bolzenlöcher
(Zoll)		 Bolzen
Kreis
(Zoll)
1/4 3-3/8 4 1/2 0,62 2-1/4
1/2 3-3/4 4 1/2 0,62 2-5/8
3/4 4-5/8 4 5/8 0,75 3-1/4
1 4-7/8 4 5/8 0,75 3-1/2
1-1/4 5-1/4 4 5/8 0,75 3-7/8
1-1/2 6-1/8 4 3/4 0,88 4-1/2
2 6-1/2 8 5/8 0,75 5
2-1/2 7-1/2 8 3/4 0,88 5-7/8
3 8-1/4 8 3/4 0,88 6-5/8
3-1/2 9 8 7/8 1 7-1/4
4 10-3/4 8 7/8 1 8-1/2
5 13 8 1 1,12 10-1/2
6 14 12 1 1,12 11-1/2
8 16-1/2 12 1-1/8 1,25 13-3/4
10 20 16 1-1/4 1,38 17
12 22 20 1-1/4 1,38 19-1/4
14 23-3/4 20 1-3/8 1,5 20-3/4
16 27 20 1-1/2 1,62 23-3/4
18 29-1/4 20 1-5/8 1,75 25-3/4
20 32 24 1-5/8 1,75 28-1/2
24 37 24 1-7/8 2 33
Nominale Rohr-Größe
NPS
(Zoll)		 Klasse 900
Durchmesser von
Flansch
(Zoll)		 Nein.
von
Bolzen		 Durchmesser von
Bolzen
(Zoll)		 Durchmesser von
Bolzenlöcher
(Zoll)		 Bolzen
Kreis
(Zoll)
1/2 4-3/4 4 3/4 0,88 3-1/4
3/4 5-1/8 4 3/4 0,88 3-1/2
1 5-7/8 4 7/8 1 4
1-1/4 6-1/4 4 7/8 1 4-3/8
1-1/2 7 4 1 1,12 4-7/8
2 8-1/2 8 7/8 1 6-1/2
2-1/2 9-5/8 8 1 1,12 7-1/2
3 9-1/2 8 7/8 1 7-1/2
4 11-1/2 8 1-1/8 1,25 9-1/4
5 13-3/4 8 1-1/4 1,38 11
6 15 12 1-1/8 1,25 12-1/2
8 18-1/2 12 1-3/8 1,5 15-1/2
10 21-1/2 16 1-3/8 1,5 18-1/2
12 24 20 1-3/8 1,5 21
14 25-1/4 20 1-1/2 1,62 22
16 27-3/4 20 1-5/8 1,75 24-1/2
18 31 20 1-7/8 2 27
20 33-3/4 20 2 2,12 29-1/2
24 41 20 2-1/2 2,62 35-1/2
Nominale Rohr-Größe
NPS
(Zoll)		 Klasse 1500
Durchmesser von
Flansch
(Zoll)		 Nein.
von
Bolzen		 Durchmesser von
Bolzen
(Zoll)		 Durchmesser von
Bolzenlöcher
(Zoll)		 Bolzen
Kreis
(Zoll)
1/2 4-3/4 4 3/4 0,88 3-1/4
3/4 5-1/8 4 3/4 0,88 3-1/2
1 5-7/8 4 7/8 1 4
1-1/4 6-1/4 4 7/8 1 4-3/8
1-1/2 7 4 1 1,12 4-7/8
2 8-1/2 8 7/8 1 6-1/2
2-1/2 9-5/8 8 1 1,12 7-1/2
3 10-1/2 8 1-1/8 1,25 8
4 12-1/4 8 1-1/4 1,38 9-1/2
5 14-3/4 8 1-1/2 1,62 11-1/2
6 15-1/2 12 1-3/8 1,5 12-1/2
8 19 12 1-5/8 1,75 15-1/2
10 23 12 1-7/8 2 19
12 26-1/2 16 2 2,12 22-1/2
14 29-1/2 16 2-1/4 2,38 25
16 32-1/2 16 2-1/2 2,62 27-3/4
18 36 16 2-3/4 2,88 30-1/2
20 38-3/4 16 3 3,12 32-3/4
24 46 16 3-1/2 3,62 39
Nominale Rohr-Größe
NPS
(Zoll)		 Klasse 2500
Durchmesser von
Flansch
(Zoll)		 Nein.
von
Bolzen		 Durchmesser von
Bolzen
(Zoll)		 Durchmesser von
Bolzenlöcher
(Zoll)		 Bolzen
Kreis
(Zoll)
1/2 5-1/4 4 3/4 0,88 3-1/2
3/4 5-1/2 4 3/4 0,88 3-3/4
1 6-1/4 4 7/8 1 4-1/4
1-1/4 7-1/4 4 1 1,12 5-1/8
1-1/2 8 4 1-1/8 1,25 5-3/4
2 9-1/4 8 1 1,12 6-3/4
2-1/2 10-1/2 8 1-1/8 1,25 7-3/4
3 12 8 1-1/4 1,38 9
4 14 8 1-1/2 1,62 10-3/4
5 16-1/2 8 1-3/4 1,88 12-3/4
6 19 8 2 2,12 14-1/2
8 21-3/4 12 2 2,12 17-1/4
10 26-1/2 12 2-1/2 2,62 21-1/4
12 30 12 2-3/4 2,88 24-3/8



600 lbs Ss304l-Edelstahl-Beleg-auf dem Flansch geschmiedet 0600 lbs Ss304l-Edelstahl-Beleg-auf dem Flansch geschmiedet 1600 lbs Ss304l-Edelstahl-Beleg-auf dem Flansch geschmiedet 2

Größe und Tag:

Flansch Kohlenstoffstahl ANSI B16.5,

FLANSCH ANSI B16.5 B16.47 SORF,

FLANSCH Wnrf 150lbs 300lbs 316l
