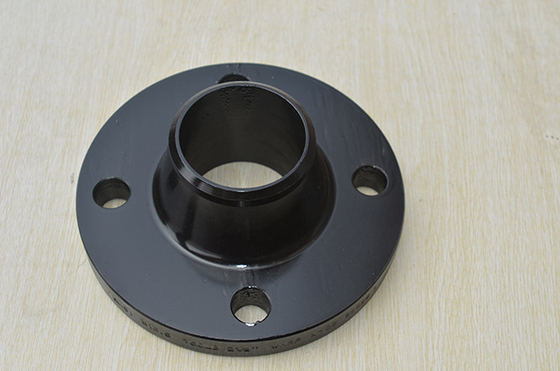

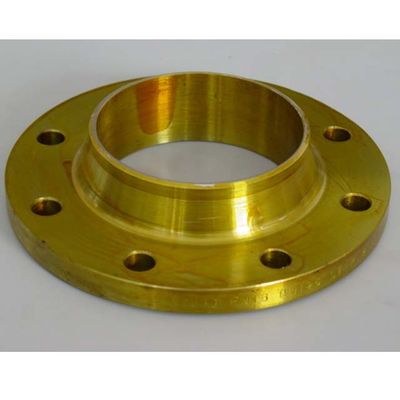

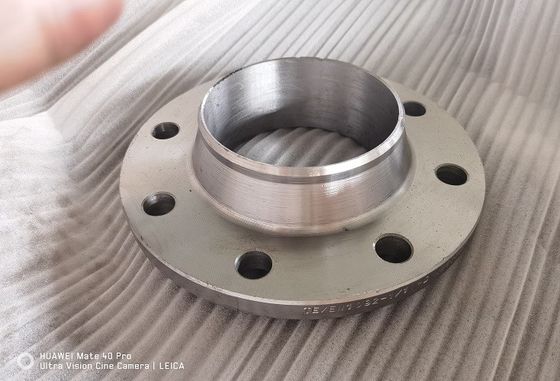

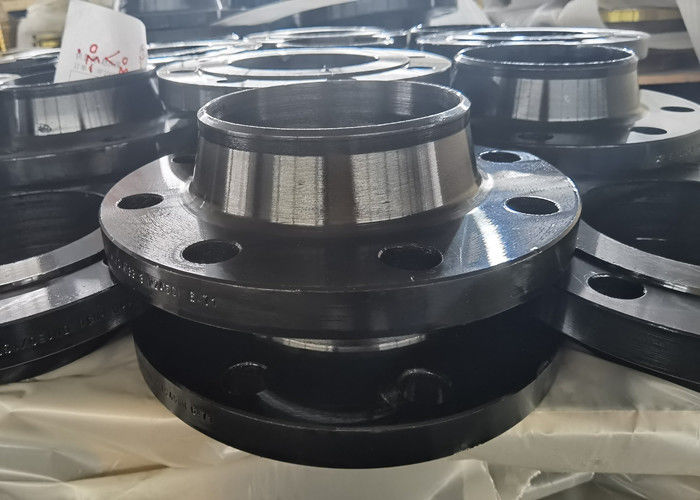

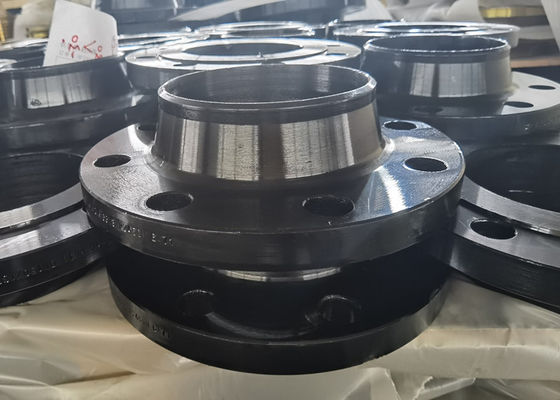

ANSI B16.5 des Klassen-150 Rohr A105 Flansch-schweißendes Hals-Sch40

ANSI B16.5 des Klassen-150 Rohr A105 Flansch-schweißendes Hals-Sch40
ANSI B16.5 des Klassen-150 Rohr A105 Flansch-schweißendes Hals-Sch40 ANSI B16.5 des Klassen-150 Rohr A105 Flansch-schweißendes Hals-Sch40 ANSI B16.5 des Klassen-150 Rohr A105 Flansch-schweißendes Hals-Sch40 ANSI B16.5 des Klassen-150 Rohr A105 Flansch-schweißendes Hals-Sch40

Großes Bild :  ANSI B16.5 des Klassen-150 Rohr A105 Flansch-schweißendes Hals-Sch40

Produktdetails:
Herkunftsort: China
Markenname: XF
Zertifizierung: TUV , ISO9001
Modellnummer: ½“ (15 Notiz:) bis 48" (1200NB) in 150 lbs, 300 lbs, 600 lbs, 900 lbs, 1500 lbs, 2500 lbs
Zahlung und Versand AGB:
Min Bestellmenge: 100Pcs
Preis: --
Verpackung Informationen: Nicht räuchern Sie aus oder räuchern Sie Sperrholz/hölzerne Palette oder Kasten aus
Lieferzeit: 30 TAGE -40DAYS
Zahlungsbedingungen: L/C, D/A, D/P, T/T
Versorgungsmaterial-Fähigkeit: 2000-3000 Tonnen pro Monat
Kontakt

ANSI B16.5 des Klassen-150 Rohr A105 Flansch-schweißendes Hals-Sch40

Beschreibung
Kohlenstoffstahl: , S235JRG2, P245GH, P250GH, A105, SS400, SF440 Edelstahl: F304 F304L F316 F316L
GRÖSSE: 1/2“ NOTIZ: BIS 48" NOTIZ: Druck: 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500LBS, 2500LBS
Oberflächenbehandlung: Transparente/gelbe/schwarze Rostschutzfarbe des Rostschutzöl-, das Zink, heißes eingetaucht galvanis Verpackung: Nicht räuchern Sie aus oder räuchern Sie Sperrholz/hölzerne Palette oder Kasten aus
Verwendung: Ölfeld-, Offshore-, Wasser-System, Schiffbau, Erdgas, Electric Power, Rohr-Projekte etc.
Markieren:

schweißender Hals des Flansches sch40

,

schweißender Hals des Flansches a105

,

ANSI-wnrf Flansch

ANSI B16.5 DES KLASSEN-150 KOHLENSTOFFSTAHL FLANSCH-SCHWEISSENDER HALS-SCH40 STAHLdes rohr-A105 UND EDELSTAHL GESCHMIEDETER FLANSCH SS304



ASME/ANSI B16.5 stellt zur Verfügung

  • Schweißungshals
  • Slipper
  • Sockelschweißung
  • verlegt
  • Schossgelenk
  • blind

Flanschmaße für Rohre Erstreckungs1/2“ bis 24" - in Klassen Erstreckungs150 bis 2500. Anmerkung, dass die Bewertungen in den Schritten mit Terminologie wie ASME-Klasse xxx oder API xxxx sind.

Im allgemeinen müssen Sie den Zeitplan (Stärke) des verbundenen Rohres spezifizieren, wenn es der Kolben ist, der zum Flansch geschweißt wird. Geschweißte und verlegte Verbindungen des Sockels ist durch Wandstärke unberührt und sollte das Od nur erfordern.

Nominale Rohr-Größe
NPS
(Zoll)		 Klasse 150
Durchmesser von
Flansch
(Zoll)		 Nein.
von
Bolzen		 Durchmesser von
Bolzen
(Zoll)		 Durchmesser von
Bolzenlöcher
(Zoll)		 Bolzen
Kreis
(Zoll)
1/4 3-3/8 4 1/2 0,62 2-1/4
1/2 3-1/2 4 1/2 0,62 2-3/8
3/4 3-7/8 4 1/2 0,62 2-3/4
1 4-1/4 4 1/2 0,62 3-1/8
1-1/4 4-5/8 4 1/2 0,62 3-1/2
1-1/2 5 4 1/2 0,62 3-7/8
2 6 4 5/8 0,75 4-3/4
2-1/2 7 4 5/8 0,75 5-1/2
3 7-1/2 4 5/8 0,75 6
3-1/2 8-1/2 8 5/8 0,75 7
4 9 8 5/8 0,75 7-1/2
5 10 8 3/4 0,88 8-1/2
6 11 8 3/4 0,88 9-1/2
8 13-1/2 8 3/4 0,88 11-3/4
10 16 12 7/8 1 14-1/4
12 19 12 7/8 1 17
14 21 12 1 1,12 18-3/4
16 23-1/2 16 1 1,12 21-1/4
18 25 16 1-1/8 1,25 22-3/4
20 27-1/2 20 1-1/8 1,25 25
24 32 20 1-1/4 1,38 29-1/2
  • 1 Zoll = 25,4 Millimeter
Nominale Rohr-Größe
NPS
(Zoll)		 Klasse 300
Durchmesser von
Flansch
(Zoll)		 Nein.
von
Bolzen		 Durchmesser von
Bolzen
(Zoll)		 Durchmesser von
Bolzenlöcher
(Zoll)		 Bolzen
Kreis
(Zoll)
1/4 3-3/8 4 1/2 0,62 2-1/4
1/2 3-3/4 4 1/2 0,62 2-5/8
3/4 4-5/8 4 5/8 0,75 3-1/4
1 4-7/8 4 5/8 0,75 3-1/2
1-1/4 5-1/4 4 5/8 0,75 3-7/8
1-1/2 6-1/8 4 3/4 0,88 4-1/2
2 6-1/2 8 5/8 0,75 5
2-1/2 7-1/2 8 3/4 0,88 5-7/8
3 8-1/4 8 3/4 0,88 6-5/8
3-1/2 9 8 3/4 0,88 7-1/4
4 10 8 3/4 0,88 7-7/8
5 11 8 3/4 0,88 9-1/4
6 12-1/2 12 3/4 0,88 10-5/8
8 15 12 7/8 1 13
10 17-1/2 16 1 1,12 15-1/4
12 20-1/2 16 1-1/8 1,25 17-3/4
14 23 20 1-1/8 1,25 20-1/4
16 25-1/2 20 1-1/4 1,38 22-1/2
18 28 24 1-1/4 1,38 24-3/4
20 30-1/2 24 1-1/4 1,38 27
24 36 24 1-1/2 1,62 32
Nominale Rohr-Größe
NPS
(Zoll)		 Klasse 400
Durchmesser von
Flansch
(Zoll)		 Nein.
von
Bolzen		 Durchmesser von
Bolzen
(Zoll)		 Durchmesser von
Bolzenlöcher
(Zoll)		 Bolzen
Kreis
(Zoll)
1/4 3-3/8 4 1/2 0,62 2-1/4
1/2 3-3/4 4 1/2 0,62 2-5/8
3/4 4-5/8 4 5/8 0,75 3-1/4
1 4-7/8 4 5/8 0,75 3-1/2
1-1/4 5-1/4 4 5/8 0,75 3-7/8
1-1/2 6-1/8 4 3/4 0,88 4-1/2
2 6-1/2 8 5/8 0,75 5
2-1/2 7-1/2 8 3/4 0,88 5-7/8
3 8-1/4 8 3/4 0,88 6-5/8
3-1/2 9 8 7/8 1 7-1/4
4 10 8 7/8 1 7-7/8
5 11 8 7/8 1 9-1/4
6 12-1/2 12 7/8 1 10-5/8
8 15 12 1 1,12 13
10 17-1/2 16 1-1/8 1,25 15-1/4
12 20-1/2 16 1-1/4 1,38 17-3/4
14 23 20 1-1/4 1,38 20-1/4
16 25-1/2 20 1-3/8 1,5 22-1/2
18 28 24 1-3/8 1,5 24-3/4
20 30-1/2 24 1-1/2 1,62 27
24 36 24 1-3/4 1,88 32
Nominale Rohr-Größe
NPS
(Zoll)		 Klasse 600
Durchmesser von
Flansch
(Zoll)		 Nein.
von
Bolzen		 Durchmesser von
Bolzen
(Zoll)		 Durchmesser von
Bolzenlöcher
(Zoll)		 Bolzen
Kreis
(Zoll)
1/4 3-3/8 4 1/2 0,62 2-1/4
1/2 3-3/4 4 1/2 0,62 2-5/8
3/4 4-5/8 4 5/8 0,75 3-1/4
1 4-7/8 4 5/8 0,75 3-1/2
1-1/4 5-1/4 4 5/8 0,75 3-7/8
1-1/2 6-1/8 4 3/4 0,88 4-1/2
2 6-1/2 8 5/8 0,75 5
2-1/2 7-1/2 8 3/4 0,88 5-7/8
3 8-1/4 8 3/4 0,88 6-5/8
3-1/2 9 8 7/8 1 7-1/4
4 10-3/4 8 7/8 1 8-1/2
5 13 8 1 1,12 10-1/2
6 14 12 1 1,12 11-1/2
8 16-1/2 12 1-1/8 1,25 13-3/4
10 20 16 1-1/4 1,38 17
12 22 20 1-1/4 1,38 19-1/4
14 23-3/4 20 1-3/8 1,5 20-3/4
16 27 20 1-1/2 1,62 23-3/4
18 29-1/4 20 1-5/8 1,75 25-3/4
20 32 24 1-5/8 1,75 28-1/2
24 37 24 1-7/8 2 33
Nominale Rohr-Größe
NPS
(Zoll)		 Klasse 900
Durchmesser von
Flansch
(Zoll)		 Nein.
von
Bolzen		 Durchmesser von
Bolzen
(Zoll)		 Durchmesser von
Bolzenlöcher
(Zoll)		 Bolzen
Kreis
(Zoll)
1/2 4-3/4 4 3/4 0,88 3-1/4
3/4 5-1/8 4 3/4 0,88 3-1/2
1 5-7/8 4 7/8 1 4
1-1/4 6-1/4 4 7/8 1 4-3/8
1-1/2 7 4 1 1,12 4-7/8
2 8-1/2 8 7/8 1 6-1/2
2-1/2 9-5/8 8 1 1,12 7-1/2
3 9-1/2 8 7/8 1 7-1/2
4 11-1/2 8 1-1/8 1,25 9-1/4
5 13-3/4 8 1-1/4 1,38 11
6 15 12 1-1/8 1,25 12-1/2
8 18-1/2 12 1-3/8 1,5 15-1/2
10 21-1/2 16 1-3/8 1,5 18-1/2
12 24 20 1-3/8 1,5 21
14 25-1/4 20 1-1/2 1,62 22
16 27-3/4 20 1-5/8 1,75 24-1/2
18 31 20 1-7/8 2 27
20 33-3/4 20 2 2,12 29-1/2
24 41 20 2-1/2 2,62 35-1/2
Nominale Rohr-Größe
NPS
(Zoll)		 Klasse 1500
Durchmesser von
Flansch
(Zoll)		 Nein.
von
Bolzen		 Durchmesser von
Bolzen
(Zoll)		 Durchmesser von
Bolzenlöcher
(Zoll)		 Bolzen
Kreis
(Zoll)
1/2 4-3/4 4 3/4 0,88 3-1/4
3/4 5-1/8 4 3/4 0,88 3-1/2
1 5-7/8 4 7/8 1 4
1-1/4 6-1/4 4 7/8 1 4-3/8
1-1/2 7 4 1 1,12 4-7/8
2 8-1/2 8 7/8 1 6-1/2
2-1/2 9-5/8 8 1 1,12 7-1/2
3 10-1/2 8 1-1/8 1,25 8
4 12-1/4 8 1-1/4 1,38 9-1/2
5 14-3/4 8 1-1/2 1,62 11-1/2
6 15-1/2 12 1-3/8 1,5 12-1/2
8 19 12 1-5/8 1,75 15-1/2
10 23 12 1-7/8 2 19
12 26-1/2 16 2 2,12 22-1/2
14 29-1/2 16 2-1/4 2,38 25
16 32-1/2 16 2-1/2 2,62 27-3/4
18 36 16 2-3/4 2,88 30-1/2
20 38-3/4 16 3 3,12 32-3/4
24 46 16 3-1/2 3,62 39
Nominale Rohr-Größe
NPS
(Zoll)		 Klasse 2500
Durchmesser von
Flansch
(Zoll)		 Nein.
von
Bolzen		 Durchmesser von
Bolzen
(Zoll)		 Durchmesser von
Bolzenlöcher
(Zoll)		 Bolzen
Kreis
(Zoll)
1/2 5-1/4 4 3/4 0,88 3-1/2
3/4 5-1/2 4 3/4 0,88 3-3/4
1 6-1/4 4 7/8 1 4-1/4
1-1/4 7-1/4 4 1 1,12 5-1/8
1-1/2 8 4 1-1/8 1,25 5-3/4
2 9-1/4 8 1 1,12 6-3/4
2-1/2 10-1/2 8 1-1/8 1,25 7-3/4
3 12 8 1-1/4 1,38 9
4 14 8 1-1/2 1,62 10-3/4
5 16-1/2 8 1-3/4 1,88 12-3/4
6 19 8 2 2,12 14-1/2
8 21-3/4 12 2 2,12 17-1/4
10 26-1/2 12 2-1/2 2,62 21-1/4
12 30 12 2-3/4 2,88 24-3/8



ANSI B16.5 des Klassen-150 Rohr A105 Flansch-schweißendes Hals-Sch40 0ANSI B16.5 des Klassen-150 Rohr A105 Flansch-schweißendes Hals-Sch40 1

ANSI B16.5 des Klassen-150 Rohr A105 Flansch-schweißendes Hals-Sch40 2



Größe und Tag:

Flansch Kohlenstoffstahl ANSI B16.5,

FLANSCH ANSI B16.5 B16.47 SORF,

FLANSCH Wnrf 150lbs 300lbs 316l
